认识Festo(费斯托)CPX电气终端的输入/输出模块

Festo(费斯托)CPX电气终端在现场使用很多,前面的文章我们曾介绍过其总线节点模块CPX-FB33(如何使用Festo总线节点CPX-FB33的诊断功能?),今天这篇文章,我们来谈谈CPX电气终端的输入/输出模块(IO模块

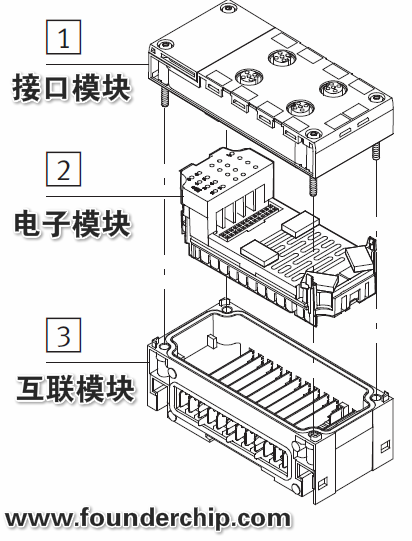

Festo CPX电气终端的输入/输出模块(IO模块)由三部分组成:接口模块(Connection block)、电子模块(Electronics module)和互联模块(Interlinking block),如下图:


互联模块(Interlinking block)在输入/输出模块的最下边,其作用是在阀岛和模块之间建立机械和电气的连接;

电子模块(Electronics module)在中间的位置,它是由电路板和状态显示的LED灯组成,用来完成电子信号的传递与显示;

接口模块(Connection block)在最外边,其作用是提供各种插口的电气连接;

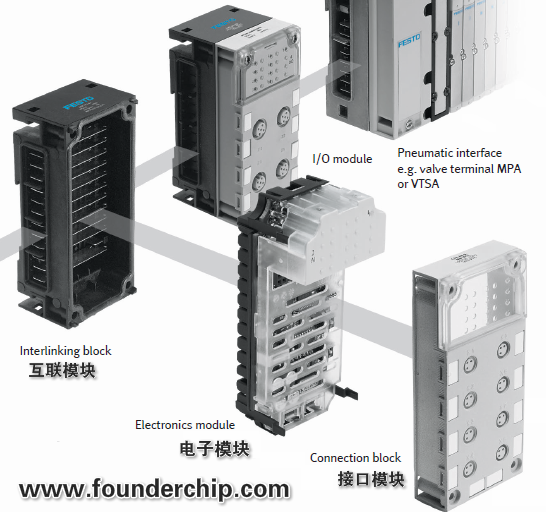

下面这张图以实物的形式描述了输入/输出模块三部分的组成:


接口模块有很多种类型,比如:CPX-AB-8-M8-3POL、CPX-AB-8-M8x2-4POL、CPX-AB-1-SUB-BU-25POL、CPX-AB-4-M12x2-5POL等等。以CPX-AB-8-M8-3POL为例:"CPX"是型号名;"AB"表示连接模块(塑料材质);"8"表示有8个通道;"M8"表示连接的口径尺寸为M8;"3POL"表示连接插口的针脚数为3个。

还有一种金属(Metal)材质的接口模块,其名称中用"M"代替了"AB",比如:CPX-M-4-M12x2-5POL

电子模块包括数字量、模拟量的输入及输出。常见的数字量输入类型有:

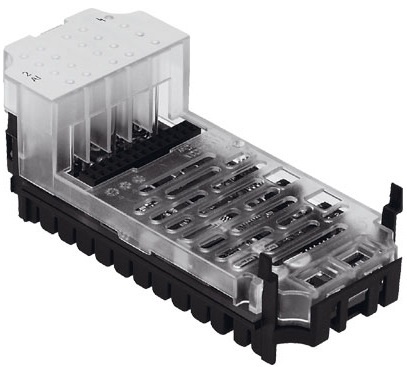

CPX-4DE(4DI)、CPX-8DE(8DI)、CPX-16DE(16DI;常见的数字量输出类型有:CPX-4DA(4DO)、CPX-8DA(8DO)、CPX-8DA-H(8DO,大电流);还有一种同时有数字量输入/输出的模块:CPX-8DE/8DA;模拟量类型有:CPX-4AE(4AI)、CPX-2AE(2AI)等。下面这两张图,是CPX-16DE和CPX-2AE的外观图:

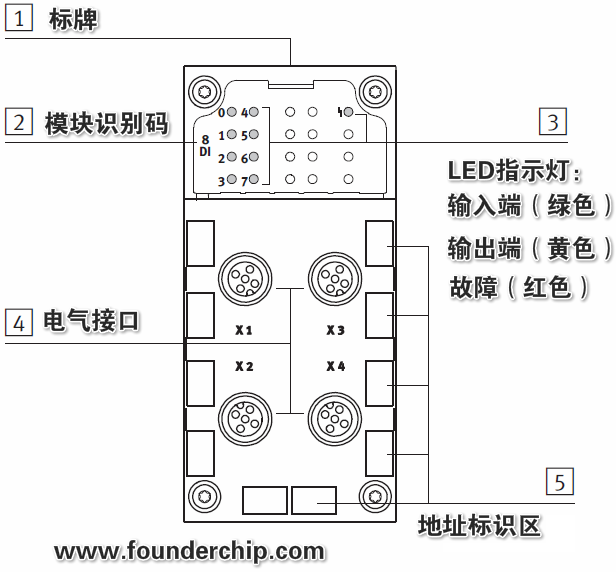

大多数的接口模块(有例外),都可以通过其上部的透明塑料护盖,看到与其连接的电子模块的型号及LED灯的状态,如下图:

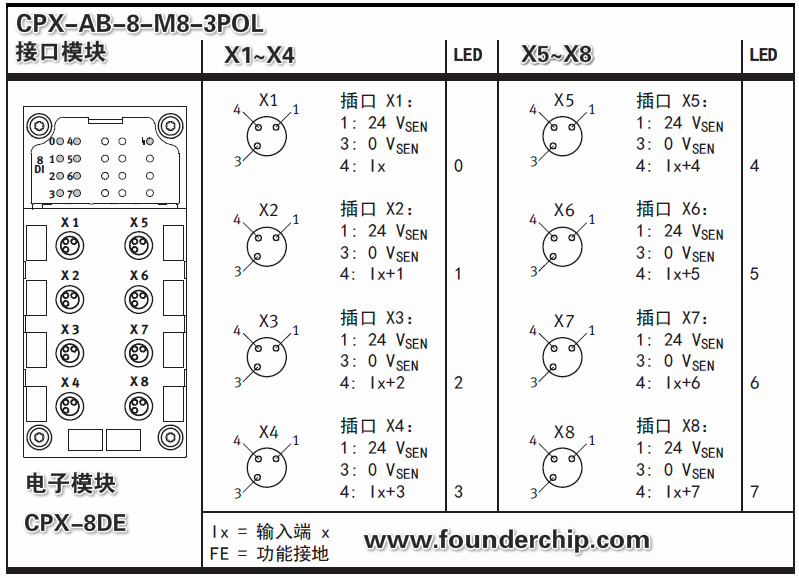

同一个接口模块,连接到不同的电子模块,其针脚的定义是不同的。比如:同样是CPX-AB-8-M8-3POL接口模块,当它与CPX-8DE(DI)模块组合时,插接头的1号针脚为+24V,3号针脚为0V,4号针脚为数字量输入Ix,如下图:

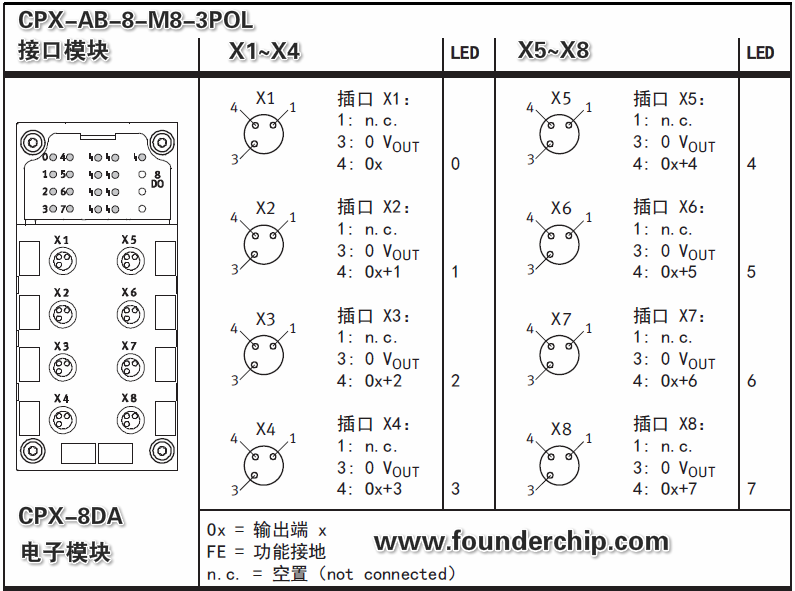

CPX-AB-8-M8-3POL接口模块与CPX-8DA(DO)模块组合时,其插接头1号针脚无连接(NC),3号针脚是0V,4号针脚是输出通道Ox,如下图:


可见,接口模块的针脚定义,取决于与之组合的电子模块的类型。这句话听着是不是有点耳熟?是的,我们曾经介绍过西门子ET200S的底板模块,其接线方式也取决于插接的信号模块的类型,感兴趣的小伙伴快搜索看看吧。
