认识西门子SIMATIC ET200分布式系统家族成员(1)

现场的仪表、传感器等设备通过总线与控制器(PLC)进行快速的数据交换,实现了自动化系统的分散控制与集中管理,这样的系统被称为集散控制系统(Distributed Control System,DCS)。在集散控制系统中,分散在现场基层的、用来采集控制仪表及传感器等信号数据的系统称为分布式系统(Distributed System)。分布式系统组态灵活、使用方便,在当今工控领域有着广泛的应用。各大自动化控制厂商都有自己的分布式系统产品,而且产品线品种丰富,成员众多。接下来,我们就来认识下西门子SIMATIC ET200的分布式系统的家族成员。

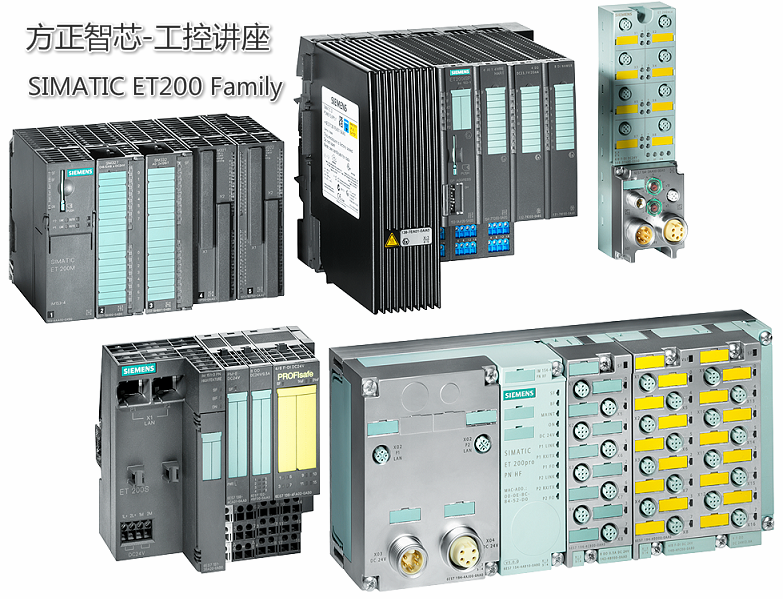

西门子SIMATIC ET200家族成员众多,有适用于中小型控制系统的ET200S、ET200SP;有适用于中大型控制系统的ET200M、ET200MP;以及不需要控制柜的、防护等级在IP65以上的ET200pro、ET200AL、ET 200eco、ET200eco PN等等。今天这篇文章,我们先来介绍下ET200S和ET200SP。

ET200S同时支持Profibus和Profinet总线;支持数字量、模拟量及工艺模块等种类丰富的信号模块;可以扩展最大7.5KW的电机启动器和最大4.0KW的变频器;同一个站中同时支持故障安全模块和标准模块;支持模块的热插拔,在运行情况下也可以更换模块;ET200S使用标准的DIN35导轨安装;

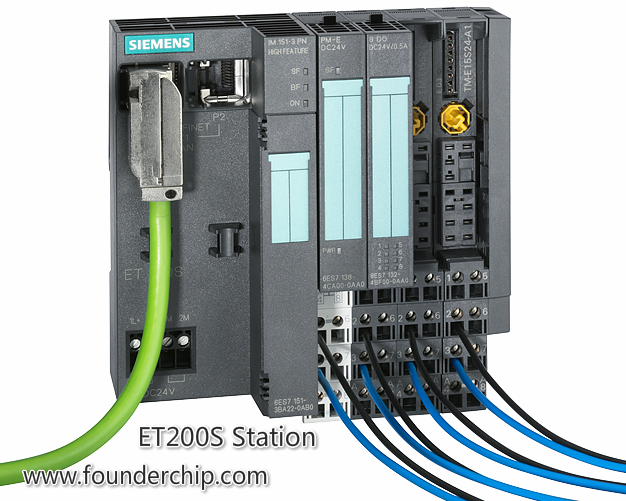

ET200S模块站如下图:

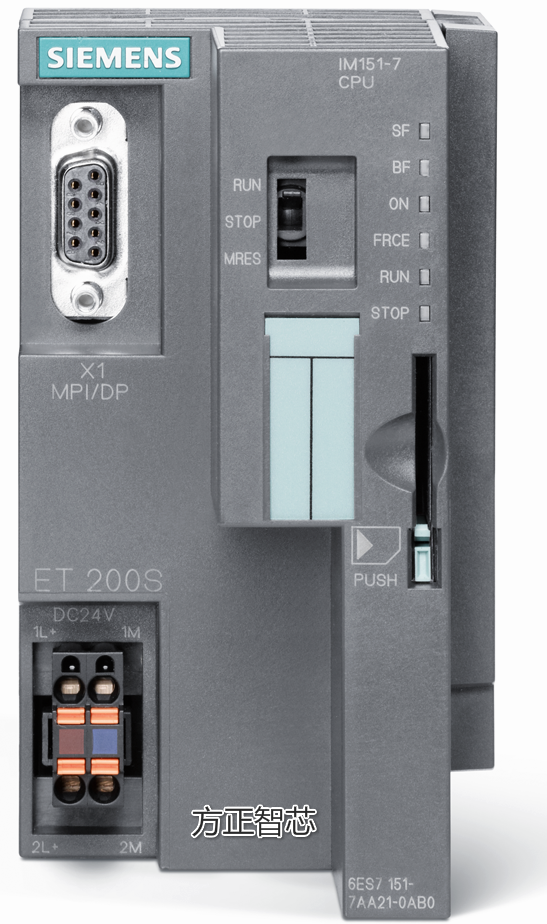

ET200S还有本身集成CPU的模块,包括支持Profibus-DP的IM151-7 CPU和有三个PN口的IM151-8 PN/DP CPU。这些集成了CPU功能的模块大大增强的ET200S的功能,其实物如下图:

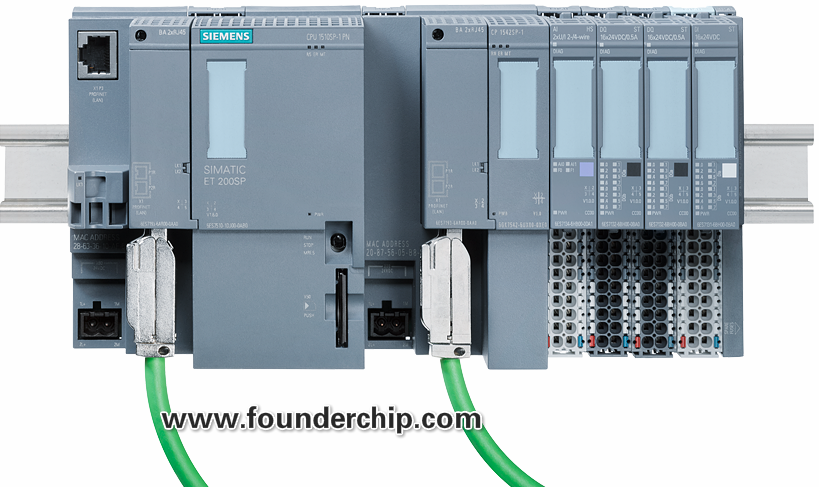

ET200SP是ET200分布式家族的新成员,同时支持Profibus和Profinet总线;IO模块的设计更加紧凑,支持数字量、模拟量、工艺模块等多种模块;单个模块最多支持16个通道;支持故障安全模块;模块支持热插拔;可以使用博途(TIA)集成系统进行组态编程;下面这张图,是ET200SP的站点图:

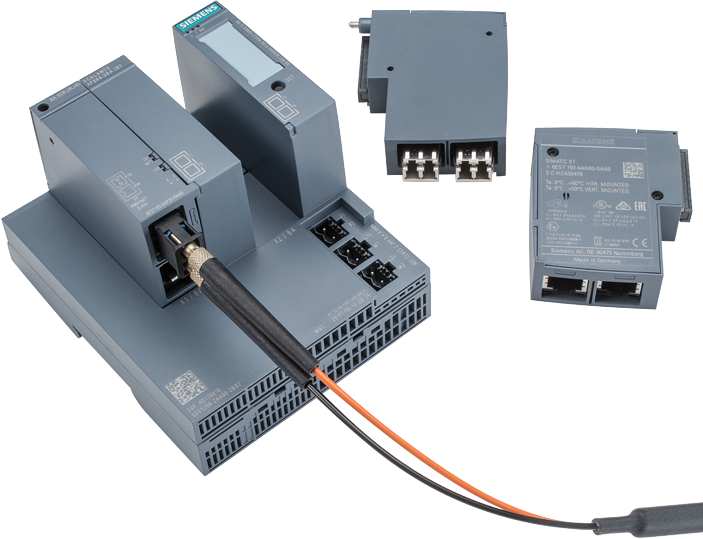

ET200SP的接口模块(IM)可以最多扩展64个信号模块,Profibus的接口模块有快插式DP接头;Profinet的接口模块支持不同的总线适配器(Bus Adapter,BA):对于标准应用,可以选择BA 2xRJ45总线适配器,它带有两个标准的RJ45接口;对于更高的抗震和抗电磁干扰要求的场合,可以使用BA 2xFC总线适配器,支持电缆的快速连接;对于高性能模块,还有支持光纤的总线适配器。各总线适配器(BA)如下图:


和ET200S一样,ET200SP也有集成的CPU模块,包括CPU 1510SP-1PN和CPU1512SP-1PN。

CPU 1510SP-1PN与CPU 1511-1PN有相同的功能;CPU1512SP-1PN与CPU1513-1PN有相同的功能;

两款CPU都有3个PN接口,可以通过ET200SP CM支持Profibus DP通信;其外观如下图:

ET200SP还有一款基于PC的嵌入式控制器:CPU 1515SP PC。

这款CPU模块有着如下奢华的配置:

  • 使用双核 1GHz的AMD T40E处理器;

  • 最大支持4G内存和16G Fast卡硬盘;

  • 使用Windows 7嵌入式操作系统;

  • 有一个千兆以太网口,3个USB接口;

  • 预装S7-1500软控制器,完美支持ET 200SP IO模块;

  • 通过总线适配器可以扩展1个Profinet接口;

  • 通过ET 200SP CM DP模块可以支持Profibus DP通信;

  • 通过ODK 1500S,可以使用C/C++进行二次开发;

擦擦口水,倩照如下:

CPU 1515SP PC_meitu_4.png

好了,关于SIMATIC ET200S和ET200SP就先介绍到这里,后续文章我们继续对ET200家族的其它成员进行介绍。欢迎扫描下面的二维码关注我们的微信公众号。
