S7-1200高速计数器(HSC)的组态与编程

这篇文章我们以一个实际例程来介绍S7-1200高速计数器(HSC)的组态和编程。

假设我们现场需要对流过管路的水的体积进行计量，管路中安装有体积流量计，它以脉冲的形式给PLC发送信号，项目中使用的PLC为1214C/DC/DC/DC。

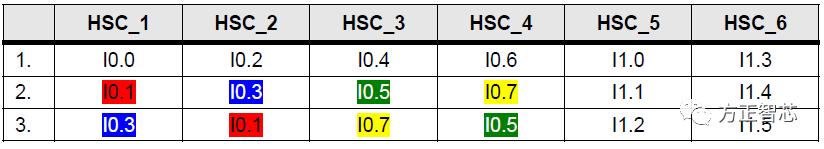

首先来确定流量计与PLC之间的电气接线。考虑到脉冲的频率不超过100kHz，可以使用1214C的HSC1来测量(HSC的介绍可参考上一篇文章)。下图最左边一栏是HSC1的端子定义：

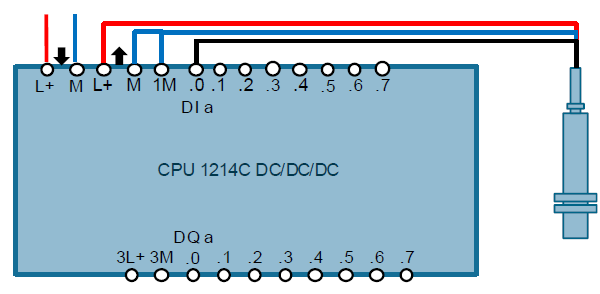

其中I0.0(DIa.0)是脉冲的输入通道，I0.1是信号方向的通道，I0.3是外部复位信号的通道。由于该信号使用内部输入，不需要方向和外部复位，故I0.1和I0.3可以不连接。传感器的接线示意图如下：

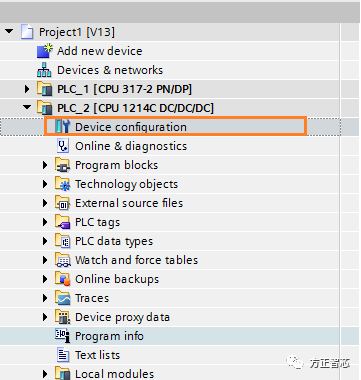

接下来进行硬件配置，在博途V13的项目管理器中，找到项目文件，双击"设备配置(Device configuration)",

在右侧的硬件配置窗口中，选中CPU模块，

在其属性中，点击"高速计数器(High speed counter)"-"HSC1"，在其"通用(General)",属性中选中"使能高速计数器(Enable the high speed counter)"；这样高速计数器HSC1的功能就激活了；

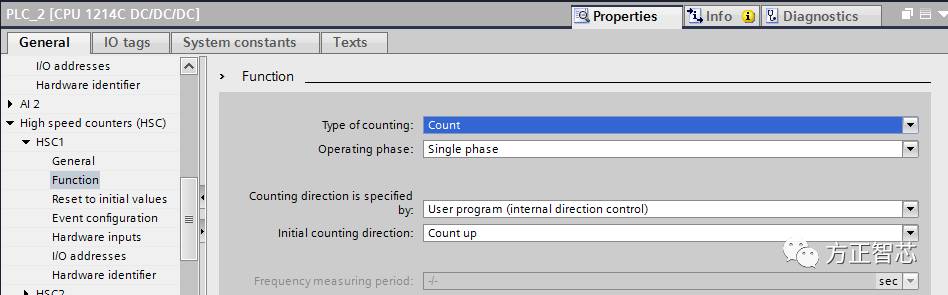

接下来设置高速计数器的模式和工作方式：

在"计数类型(Type of counting)"中有两种可选：计数(Counting)和频率测量(Frequency)，这里选择"计数(Counting)"；

在"Operating phase"中选择"单相(Single phase)"；

在"计数方向依据(Counting direction is specified by)"中，由于没有外部方向的输入信号，所以选择"用户程序内部控制(User program-internal control)"；

在"初始计数方向(Initial counting direction)"中选择"向上计数(Count up)"；

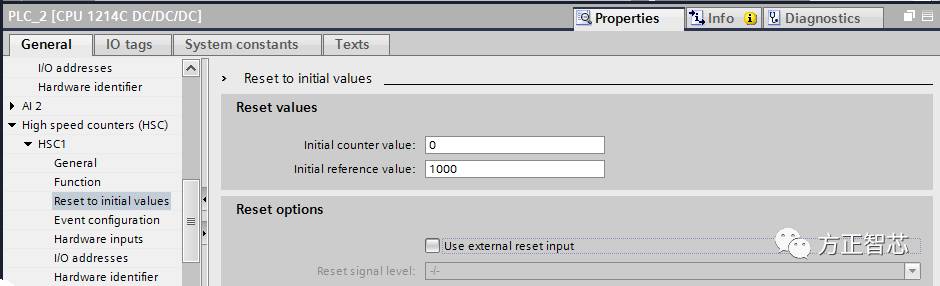

接下来设置初始值和复位值：

"Initial counter value"用来设置计数器的初始值；

"Initial reference value"用来设置计数器的最大值，计数到该数值后计数器将会复位；也可以勾选"使用外部输入进行复位(Use external reset value)"进行复位，这样的话需要在I0.3接外部复位信号；

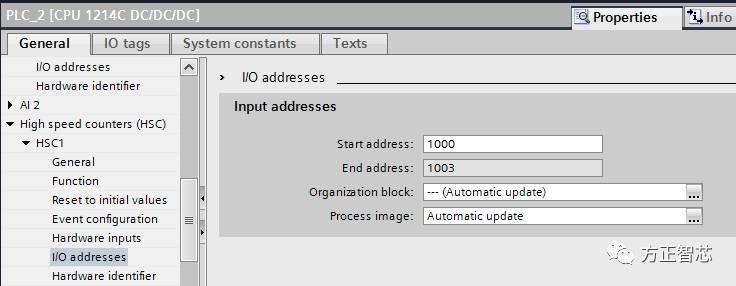

接下来对地址进行配置，可以使用默认的地址：

计数器的数值会保存到输入过程映像区的ID1000中，程序中通过读取ID1000的值就能获取脉冲的数，如果要直接访问计数器的物理地址，可以使用"ID1000:P"。

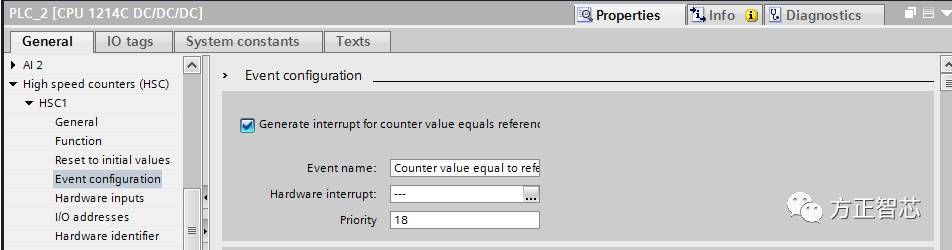

若此时将配置下载到CPU，高速计数器已经可以工作了。如果你需要在高速计数器复位时触发某个事件，可以在"事件配置(Event Configuration)"中勾选"当计数值等于参考值时触发中断(Generate interrrupt for counter value equals to reference)"：

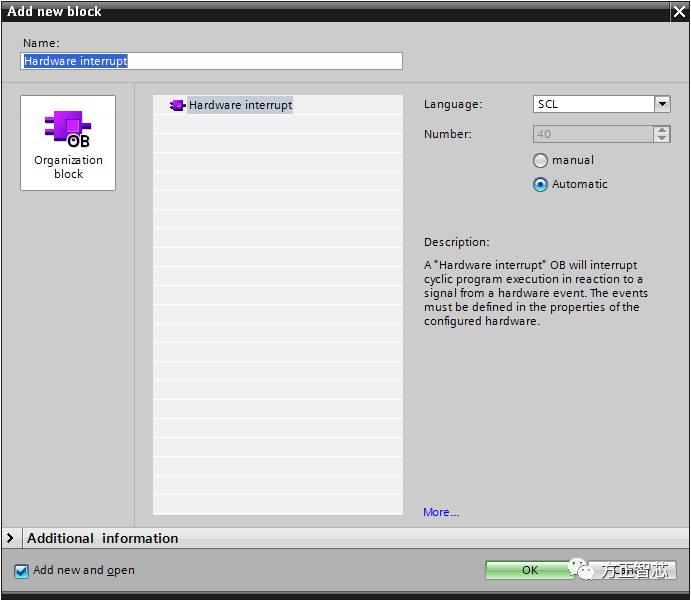

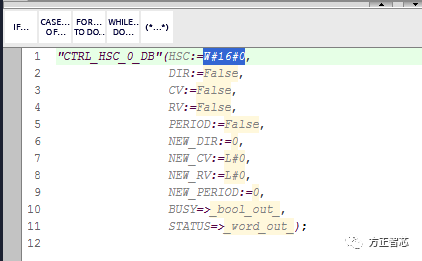

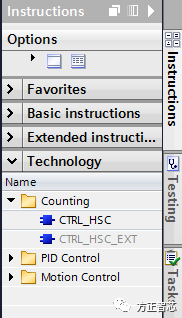

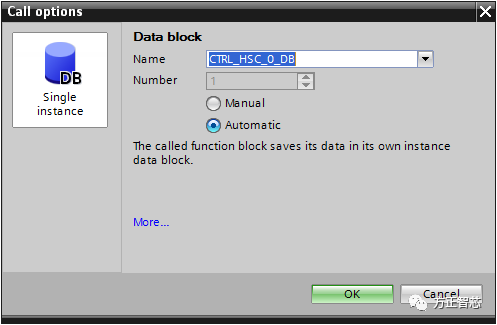

给事件定义一个名称，然后在"硬件中断(Hardware interrpt)"中打开添加硬件中断组织块对话框；
