SIMATIC S7-1500系列PLC连载(2)-标准型CPU 1511

上一篇文章我们介绍了SIMATIC S7-1500的紧凑型CPU：CPU1511C-1PN和CPU1512C-1PN。除了紧凑型CPU，S7-1500 还有标准型CPU，包括：CPU1511、CPU1513、CPU1515、CPU1516、CPU1517和CPU1518。今天这篇文章，我们来介绍下CPU 1511。

与前面介绍的紧凑型CPU1511C相比，标准型CPU1511除了没有集成的IO模块，其它方面基本是相同的。比如：

• 都可以最多扩展4个通信模块（CP/CM）；

• 最大连接资源数均为96个；

• 都有两个RJ45的Profinet网口，且自带交换机功能；

• 可以扩展的IO模块的最大数量均为1024；

• 最大分布式IO站的数量均为256个；

• 指令执行的时间相同：位运算速度60纳秒（ns），字运算的速度72ns，浮点运算的速度为384ns；

• 数据工作存储器大小均为1 MB；装载存储器均可通过SIMATIC存储卡扩展，最大支持32GB；

• CPU模块本身均集成了128KB的保持存储器；通过扩展均可支持1MB的保持存储器；

有一点不同之处在于：CPU1511C的程序工作存储器的大小为175KB，而CPU1511的程序工作存储器的大小为150KB。

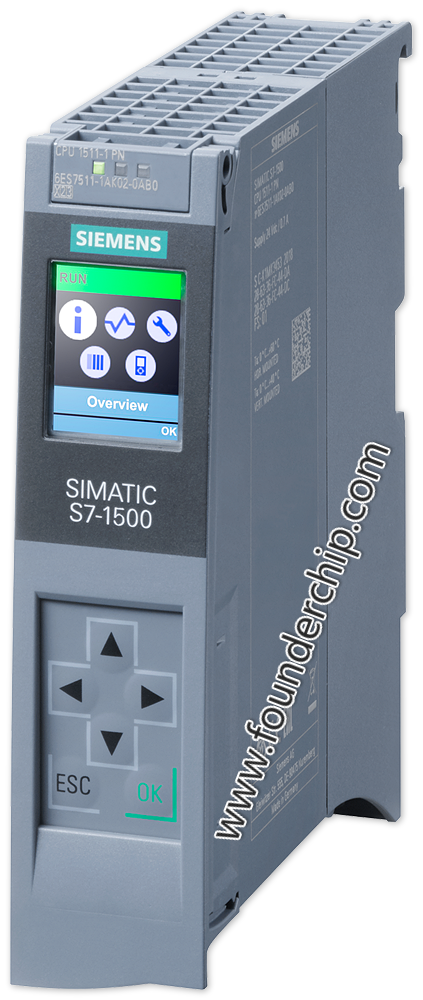

CPU 1511的外观如下图：

与S7-300/400、S7-1200等PLC不同，S7-1500系列PLC都自带一个显示面板。根据PLC型号的不同，显示面板分为两种尺寸：1.36寸和2.4寸。CPU1511和CPU1513使用1.36寸显示面板，CPU1516、CPU1517和CPU1518使用2.4寸的显示面板。

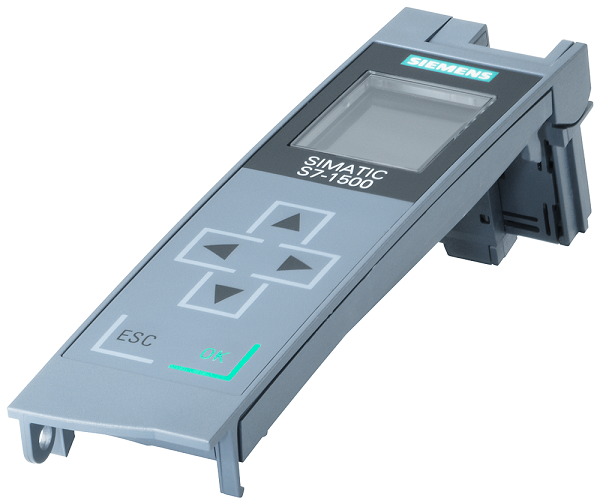

显示面板上部是一个显示屏，中间部分是上、下、左、右四个按键，下部是退出（ESC）和确认（OK）按键。其外观如下图：

显示面板具有如下几个功能或特点：

1.可以显示站的信息概览，比如：CPU的运行状态（RUN/STOP）；站点的名称、模块的名称、模块的型号等等；

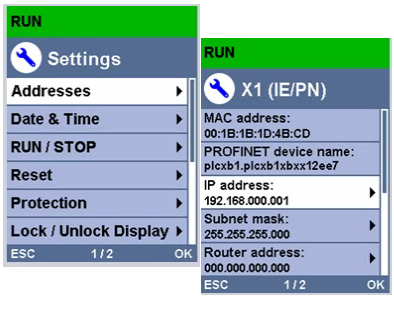

2.可以对CPU参数进行设置，比如：设置CPU的日期和时间、设置CPU的IP地址、让CPU运行或停止等；

3.可以对CPU进行诊断，比如：可以查看CPU诊断缓冲区的报警信息；

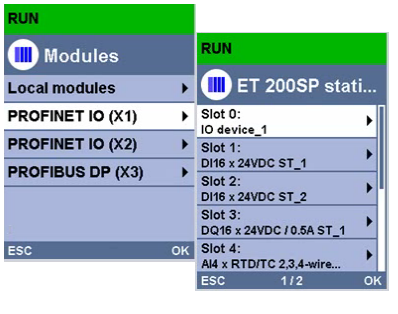

4.可以查看CPU的分布式模块的状态，如下图：

5.可以对显示屏的显示内容及形式进行设置，比如设置显示的亮度，节能时间，显示语言等。显示屏可以使用两种语言，运行期间可以切换；

6.显示面板可以与CPU分离，支持热插拔，不影响CPU的运行状态；

7.具有器械锁孔，可以被锁闭；

8.显示面板可以设置软件密码，防止未经授权的修改；

好了，关于S7-1500标准型CPU1511及显示面板就先介绍到这里，欢迎扫描下面的二维码关注我们的微信公众号。
