如何使用S7-200 Smart的EM DP01模块？

S7-200 Smart CPU本体的RS485接口不支持Profibus-DP协议，不能直接连接到Profibus-DP网络中。为了让S7-200 Smart 能接入到Profibus-DP网络，西门子推出扩展模块——EM DP01。今天这篇文章，我们就来认识下这个扩展模块。

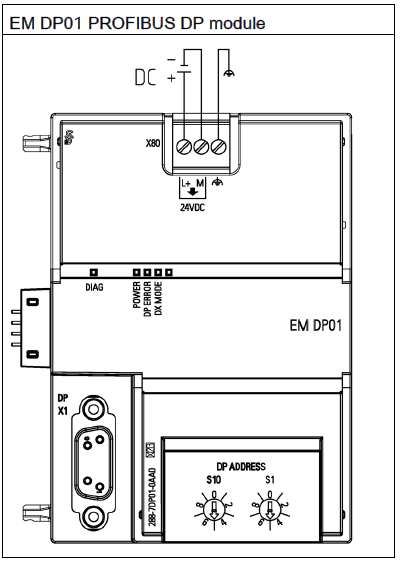

EM DP01需要单独供电，其外观示意图如下：

在模块的上端有编号为X80的端子排，其中1号针脚（Pin1）接24V DC正极；2号针脚（Pin2）接24V DC 负极；3号针脚（Pin3）为功能接地；

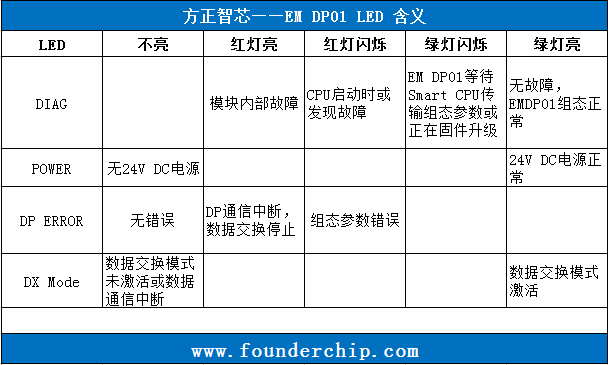

端子排的下端有四个LED指示灯，从左到右分别是诊断（DIAG）、电源（POWER）、DP错误（DP ERROR）和数据交换模式（DX Mode）。各LED灯的具体含义见下面的表格：

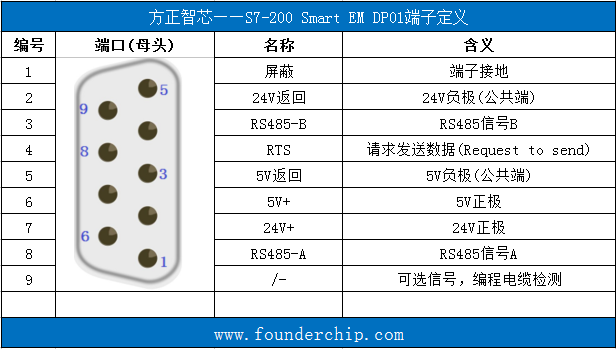

模块的左下角是RS485的接口，接口的针脚定义如下面的表格：

EM DP01的RS485接口，支持Profibus-DP和MPI两种协议，但都是Slave模式。也就是说，EM DP01用于Profibus-DP通信时，只能作为Profibus的从站（Slave），而不能作为主站（Master）。因此两个EM DP01模块之间不能通信；
EM DP01支持多种波特率，比如常见的9.6 Kbps、19.2 Kbps、500 Kbps等，最大支持 12 Mbps。

在RS485接口的右侧，有两个旋钮开关（S10和S1），用来设置EM DP01的Profibus网络地址。把S10的值乘以10加上S1的值，就是当前模块的网络地址。

EM DP01一方面和Profibus网络的主站进行通信，另一方面和S7-200 Smart CPU进行通信，为了保证数据传输的准确性，EM DP01采用“缓冲区一致性”的方式进行数据传输。

什么是“缓冲区一致性”呢？它其实是Profibus协议支持的一种“数据一致性”方案。

Profibus协议支持三种“数据一致性”方案：字节一致性、字一致性和缓冲区一致性；

字节一致性：是将“字节（Byte）”作为一个整体进行传输，不会因为中断而被打断；
字一致性：是将“字（Word）”作为一个整体进行传输，不会因为中断而被打断；
缓冲区一致性：是将“缓冲区（Buffer）”作为一个整体进行传输，不会因为中断而被打断；

EM DP01采用的数据一致性是“缓冲区一致性”，具体的实现方法如下：
当EM DP01接收到来自Profibus-DP主站的消息时，它会将这个消息作为一个整体，传送给S7-200 Smart CPU，传送的过程不能被中断；S7-200 Smart接收到整个消息后，会将其作为一个整体，传送到V存储区，这个传送过程也不能被中断；发送的过程也是采用类似的方式，只是方向相反。这种把缓冲区的内容作为一个整体进行传输的方式，保证了数据的一致性，提高了通信的可靠性。

关于EM DP01的具体的通信实例，我们将在后续的文章中介绍。欢迎扫描下面的二维码关注我们的微信公众号。
