实例：S7-200 Smart扩展模块EM DP01通信配置(1)

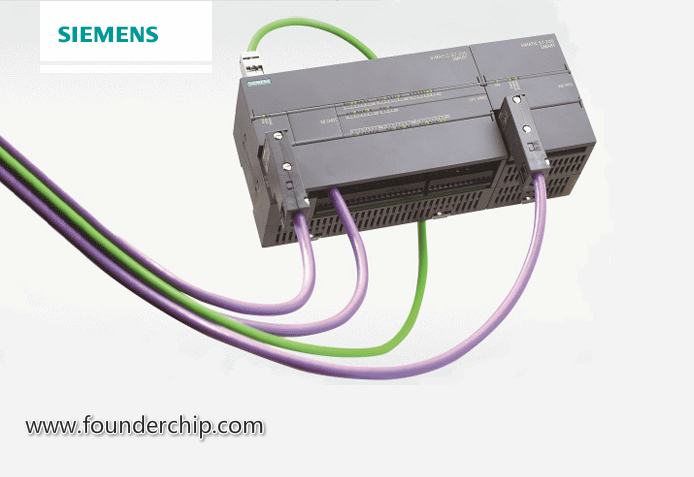

前面的文章我们介绍了SIMATIC S7-200 Smart的PROFIBUS-DP扩展模块-EM DP01（如何将S7-200 Smart连接到Profibus-DP网络？），今天这篇文章，我们通过实例来介绍EM DP01的配置（GSD文件安装与网络组态）。

本文的实验环境如下：

PROFIBUS-DP主站（Master）：CPU 315-2DP；

PROFIBUS-DP从站（Slave）：CPU ST40（带EM DP01模块）；

软件环境：博途（TIA Portal）V13；

首先，我们打开博途V13，新建一个项目，添加CPU 315-2DP；

由于博途V13硬件目录中没有EM DP01，所以我们需要手动添加其GSD文件（可以去西门子官网或方正智芯官网下载）。

手动添加EM DP01的步骤如下：

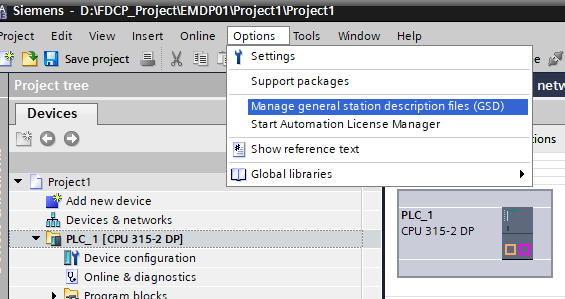

1）点击【选项（Option）】菜单，找到【管理GSD文件（Manage general station description files）】，如下图：

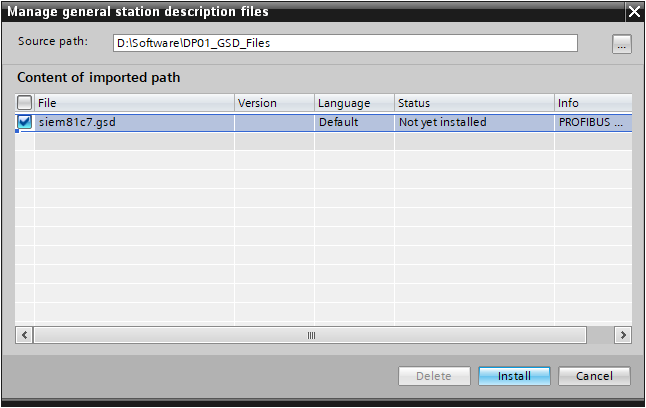

2）在弹出的对话框中，点击【浏览】定位到你下载的GSD文件夹，勾选找到的GSD文件，点击【安装（install）】，如下图：

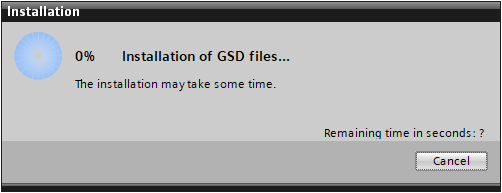

3）会出现安装画面直到安装完成，如下图：

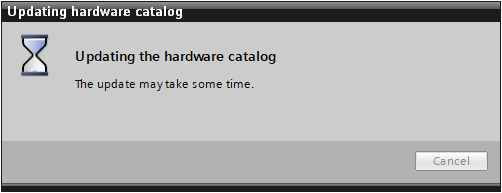

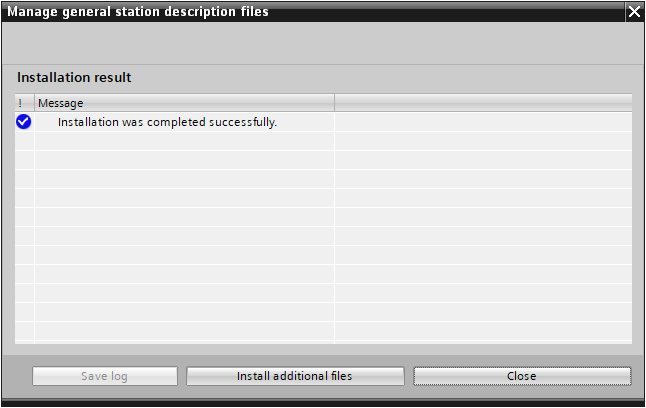

4）安装完成后，点击【关闭（Close）】，系统会自动更新硬件目录，如下图：

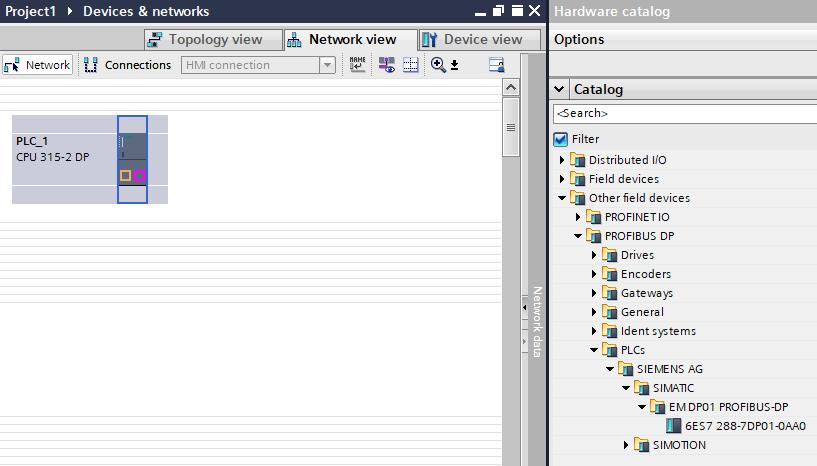

安装完成后，在网络视图的【硬件目录（Hardware catalog）】中会看到新添加的【EM DP01 PROFIBUS-DP】模块，如下图：

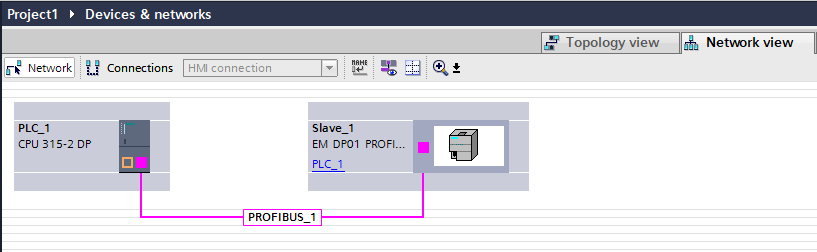

将【EM DP01 PROFIBUS-DP】模块拖拽到网络中，并将它与之前添加的CPU 315-2DP的DP相连，组成PROFIBUS-DP网络，如下图：

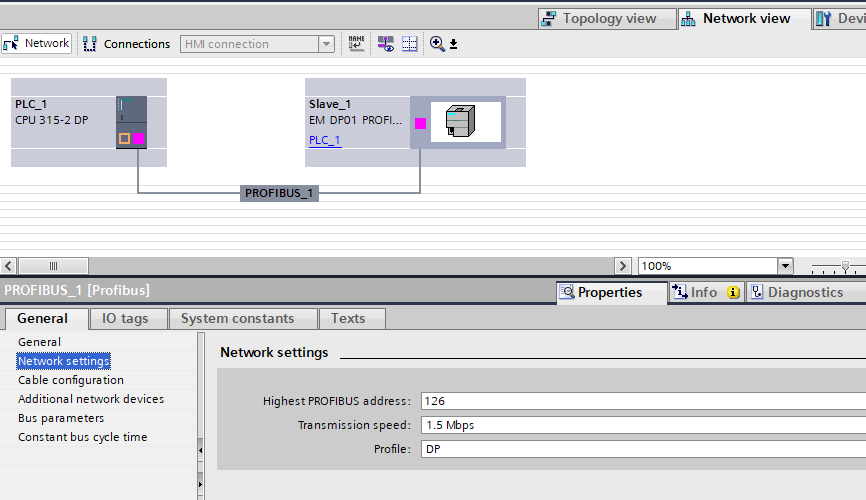

选中新建立的PROFIBUS网络，可以在其属性窗口中查看或修改相关的属性，如下图：

好了，关于EM DP01 GSD文件的安装与PROFIBUS-DP网络的组态就先介绍到这里，下一篇文章我们介绍如何在DP主站（CPU 315-2DP）与从站（EM DP01）之间组态数据交换。

本文提供【EM DP01】的GSD文件下载及PDF版本下载。欢迎扫描下方的二维码关注我们的微信公众号。
