西门子SINAMICS V20变频器连载(1) - 选型

SINAMICS V20系列变频器是西门子推出的用于小型自动化生产线的基本型变频器,可以与西门子S7系列PLC(S7-200 Smart 、S7-1200/1500)配合使用。方正智芯(founderchip)会以连载的方式对SINAMICS V20进行介绍,今天这篇文章,我们先来介绍下SINAMICS V20变频器的选型。cover.png

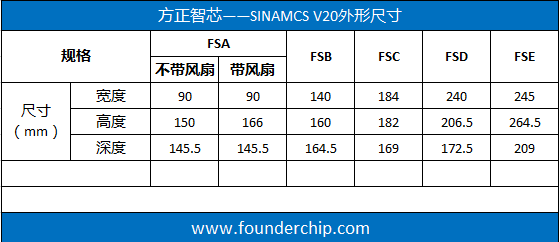

从外形尺寸上划分,SINAMICS V20包括:FSA、FSB、FSC、FSD、FSE五种产品(FS为“Frame Size”的缩写,也就是“外形尺寸”),其中,FSA又包括FSA-A、FSA-B和FSA-C三个子系列,不同尺寸的变频器其功率大小不同。下面这张表格是具体的尺寸数据,在电气柜设计时可做参考:


从供电电压类型上划分,SINAMICS V20包括:单相230V AC和三相400V AC两种电压类型。

单相230V AC变频器的FSA-A、FSA-B两款没有散热风扇;FSA-C、FSB和FSC三款变频器有一个散热风扇;不同尺寸的变频器的额定功率及电流见下面的表格:

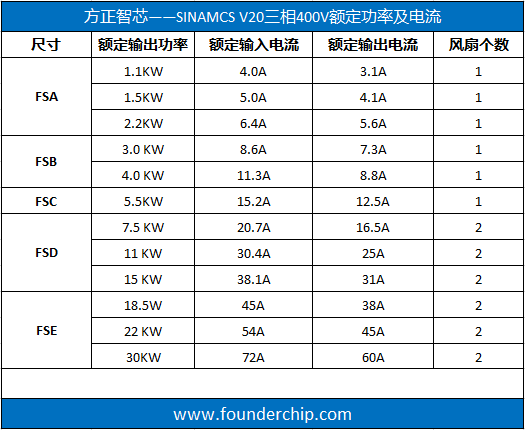

三相400V AC的变频器不同尺寸的额定功率及电流见下面的表格:


SINAICS V20变频器的铭牌中包含了产品的订货号和序列号。从订货号中可以看出该变频器的供电电压、功率及内置滤波器的类型。

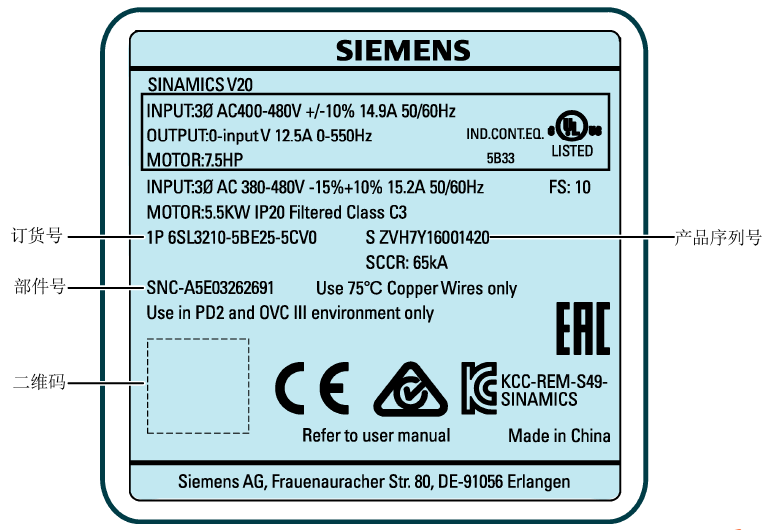

以下面这张铭牌为例:


其订货号为:6SL3210-5BE25-5CV0。

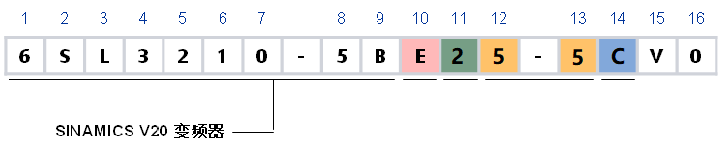

把订货号中各字母从左到右排序,在其上面标注位数,得到下面这张图片:


我们来看看它内含的信息:

第1~9位:“6SL3210-5B”是SINAMICS V20的家族名称;

第10位:表示变频器的供电电压类型。E - 表示三相400V供电;B表示单相230V供电;

第11位:表示10的幂,用来计算功率;

第12位:表示功率的十位数;

第13位:表示功率的个位数;

变频器的功率按照如下公式计算:

假设:

第11位=n;

第12位=x;

第13位=y;

则:

    变频器功率=(x*10 + y)/1000 * 10^n ,单位:KW;

    注:10^n表示10的n次方;

以上面的铭牌为例:

x=5,y=5,n=2;

变频器的功率=(5*10+5)/1000 *10^2=55/1000*100=5.5 KW

第14位:表示内置滤波器的类型。A:表示A型滤波器;C:表示C3型滤波器;U:表示不含滤波器;

第15~16位:版本号,目前均为“V0”;

好了,关于SINAMICS V20变频器的选型就先介绍到这里,后续文章将介绍V20的组件、接线、调试等内容。欢迎扫描下方的二维码关注我们的微信公众号。
