基础 | 漏型输入和源型输入有什么区别?

PLC的数字量输入模块有两种不同的接线方式:源型输入方式和漏型输入方式。今天这篇文章,我们来谈谈什么是源型输入?什么是漏型输入?二者接线有什么不同?


所谓“源型输入(Sourcing Input)”,是指电流从模块的公共端流入,从模块的输入通道流出的接线方式。源型输入的公共端作为电源正极(共阳极)。

源型输入可以等效为在输入模块外部连接一节干电池,电池的正极连接到模块的公共端,电流从电池的正极流入模块内部电流,从输入通道流出到开关一端。当开关闭合后,电流经过开关流回到电池的负极。

数字量输入模块的通道的内部有光耦合电路及防止短路的电路,不用担心开关闭合会造成短路。

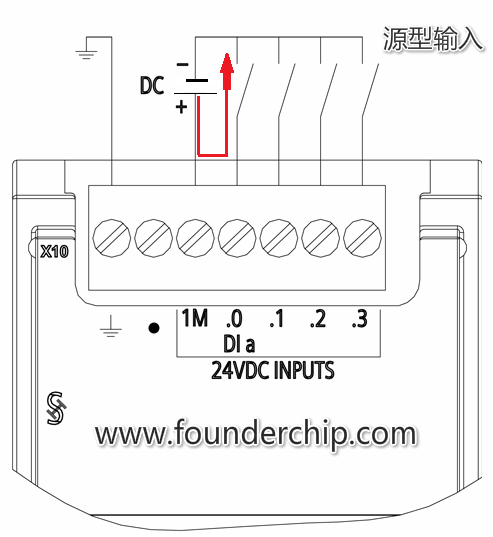

源型输入示意图如下:


所谓“漏型输入(Sinking Input)”,是指电流经过外部开关,从模块的通道流入到模块内部;再经过内部电路,从公共端流出的接线方式。在漏型输入中,公共端作为电源负极(共阴极)。

漏型输入相当于在模块外部连接一节干电池,干电池的负极连接在模块的公共端,正极连接到开关的一端,再从开关另一端连接到输入通道,然后经过模块内部电路从公共端流出返回到电池的负极。

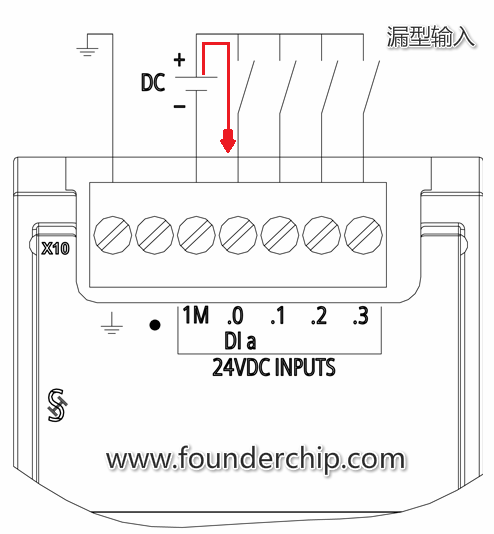

漏型输入示意图如下:


为什么要区分源型输入还是漏型输入呢?

主要原因是有些PLC厂家的数字量模块只支持漏型输入或者源型输入中的一种。使用这样的模块,必须根据模块的类型来接线。

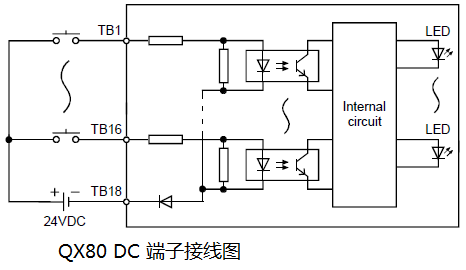

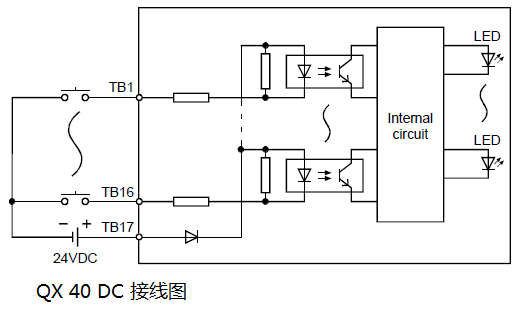

比如,三菱QX40 DC只支持源型方式,而QX80 DC只支持漏型方式。二者的接线原理图如下:



有些PLC厂家的模块,比如,西门子S7-1200的数字量输入模块SM1221及CPU模块本身集成的IO数字通道,即支持源型输入,又支持漏型输入。采用这种模块可以根据项目设计的习惯,选择源型或者漏型输入接线方式。

好了,关于源型输入和漏型输入接线方式就先介绍到这里。欢迎扫描下方的二维码关注我们的微信公众号。
