RTD热电阻模块怎样接线?

有小伙伴询问关于RTD热电阻的接线方法,今天这文章,我们以西门子S7-1200系列PLC的SM1231 RTD热电阻模块为例,介绍下如何将两线制、三线制及四线制RTD传感器连接到RTD模块上。


S7-1200系列PLC提供两种RTD模块:SM1231 AI 4xRTD 16bit和SM1231 AI 8xRTD 16bit,本文以SM1231 AI 4xRTD 16bit为例进行介绍。

SM1231 AI 4xRTD 16bit有四路RTD连接通道,可以显示温度值或电阻值。温度值的分辨率为:0.1℃/℉;电阻值的分辨率为:15bit+1bit(符号位)。

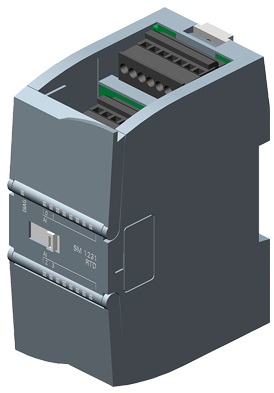

该模块的外观如下图:

SM 1231 RTD, 4 X AI RTD.jpg

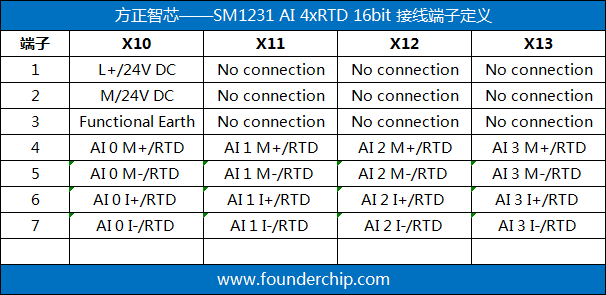

SM1231 AI 4xRTD 16bit有四个接线端子排,上下各两个。上面两个端子排的编号为X10和X11,下面两个端子排的编号为X12和X13。各端子的定义见下面的的表格:


以端子排X10为例,其4~7号端子为RTD通道0的接线端子。

当连接两线制RTD传感器时,将传感器的一条线接到"I+"上,将另一条线接到"I-"上;同时将"I+"与"M+"并联,将"I-"与"M-"并联。如下图所示:


当连接三线制RTD传感器时,将传感器的一条线接到"I+"上,同时将"I+"与"M+"并联;将另一端的两条线分别接到"I-"和"M-"上。如下图所示:

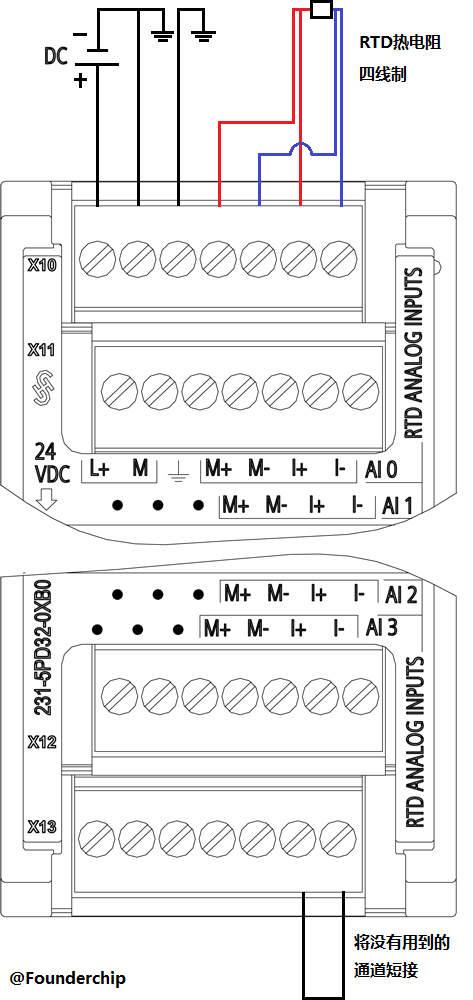

当连接四线制RTD传感器时,将传感器一端的两条线分别接到"I+"和"M+"上;将另一端的两条线分别接到"I-"和"M-"上。如下图所示:


注:建议将RTD模块中没有使用的通道短接

好了,关于两线制、三线制及四线制RTD传感器的接线方法就先介绍到这里。欢迎扫描下方的二维码关注我们的微信公众号。
