罗克韦尔(AB)PLC控制器怎样选型(1)

作为老牌自动化厂商,美国罗克韦尔(Rockwell)集团旗下的AB系列PLC在当今工业自动化控制中有着广泛的应用。接下来的几篇文章,我们将以连载的方式,介绍下AB系列PLC如何选型。


AB是英文“Allen-Bradley”的缩写,名称来源于这家公司的三位创始人。
1903年,具有发明天赋的"Lynde Bradley"、具有企业家精神的"Dr.Stanton Allen"及"Lynde Bradley"的弟弟"Harry Bradley"联合创建了一家公司,使用三人的姓作为公司的名称,这就是后来大名鼎鼎的Allen-Bradley(AB)。


1985年,罗克韦尔(Rockwell)集团收购了Allen-Bradley公司,从此,Allen-Bradley成了罗克韦尔旗下的重要自动化品牌。
和西门子系列PLC类似,Allen-Bradley公司也针对不同的应用市场推出了不同的PLC控制器产品。今天这篇文章,我们来认识下AB的大型自动化应用产品。
对于大型自动化项目及要求严苛的场合,AB推出了ControlLogix控制系统、GuardPLC安全控制系统及SoftLogix控制系统。
ControlLogix控制系统包括:ControlLogix 5580控制器、ControlLogix 5570控制器及1756 ControlLogix模块。
ControlLogix 5580控制器的外观如下图:


ControlLogix 5580控制器具有如下特点:

  1. 支持千兆以太网,可实现高速通信、IO采集和运动控制;

  2. 具有一个诊断和故障处理的显示屏;

  3. 用户内存最大支持40M;

  4. 最多支持17个槽的标准和敷形涂覆机架;

  5. 最多支持128,000个数字量通道;

  6. 最多支持4000个模拟量通道;

GuardLogix 5580控制器集成了众多的安全功能,比如:安全反馈整定(SFX)、安全停止1(SS1)、安全停止2(SS2)、安全运行停止(SOS)、安全限速(SLS)、安全限制位置(SLP)等,能满足安全等级为SIL2/PLd或SIL3/PLe的故障安全应用需求。

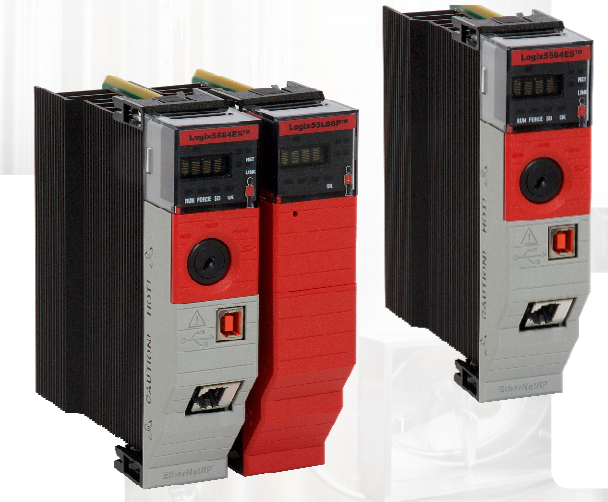

GuardLogix 5580控制器的外观如下图:


除了5580控制器,ControlLogix还有5570系列控制器产品。

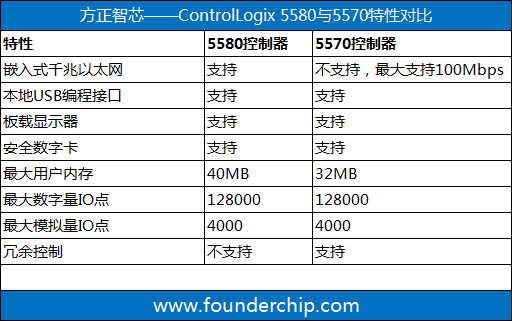

5570与5580的主要特点对比见下面的表格:


好了,关于ControlLogix控制器就先介绍到这里,其它控制器及模块将在后续文章中介绍。欢迎扫码下方的二维码关注我们的微信公众号。
