重磅!新版本S7-200 SMART支持PROFINET通信

刚刚(2019年3月),西门子发布了S7-200 SMART V2.4固件版本,同时发布的还有编程开发软件STEP-7 Micro/WIN SMART V2.4,新版本的最大亮点是:标准型CPU模块开始支持PROFINET通信!
在我看来,这是SIMATIC S7-200 SMART系列PLC产品发展史上具有里程碑意义的事件,它标志着SIMATIC S7-200 SMART正式加入PROFINET家族,必将为其日后更加广泛的应用打下坚实的基础。今天这篇文章,我们就和大家聊聊S7-200 SMART的PROFINET新功能。


S7-200 SMART V2.4固件版本可以使标准型CPU模块的RJ45网口支持PROFINET通信协议。目前发布的标准型CPU模块包括:CPU SR20、ST20、SR30、ST30、SR40、ST40、SR60及ST60。每个标准型CPU最多支持的PROFINET IO设备数量为8个;每个PROFINET IO设备输入存储区最大为128个字节;输出存储区最大为128个字节;最多支持64个模块;

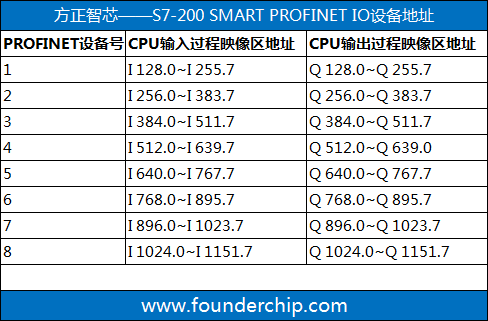

8个PROFINET IO设备的地址分配见下面的表格:

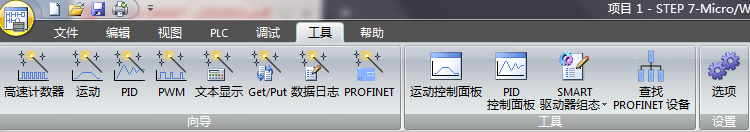

同步推出的STEP 7-Micro/WIN SMART V2.4版本提供了GSDML文件管理、PROFINET配置向导、PROFINET编程指令及PROFINET设备查找等功能,软件相关功能截图如下:



相信看到这里你已经很想亲自体验下S7-200 SMART的PROFINET新功能了。不过,如果你手头上的标准型CPU模块的版本低于V2.4,首要的任务是对CPU进行固件升级。可以使用微型SD卡对CPU进行固件升级,或者使用STEP 7-Micro/WIN SMART编程软件(V2.3以上版本)进行固件升级。具体的操作方法将在方正智芯(founderchip)公众号和网站的后续文章中陆续介绍。欢迎扫描下方的二维码关注我们的微信公众号。
