如何使用SM1223数字量输入&输出模块？

前面的文章我们谈到了S7-1200的数字量输入模块SM1221和数字量输出模块SM1222。S7-1200系列还有一种数字量的模块，同时兼有数字量输入和输出功能，命名为SM1223。在实际的项目中，如果能灵活的使用SM1223，会节省项目的成本，给项目的设计带来便利。这篇文章我们就讨论下SM1223。

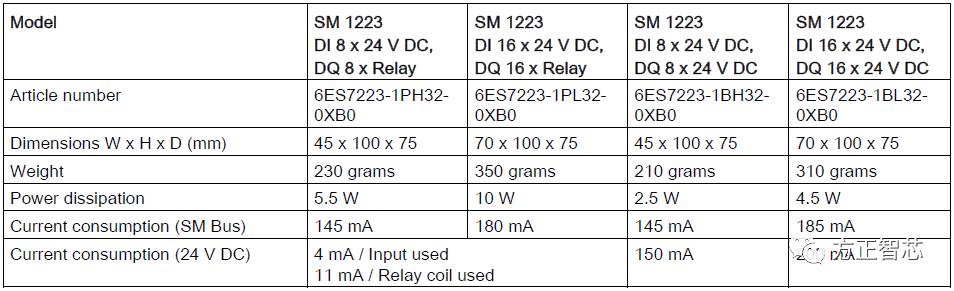

SM1223的输入部分包括8通道输入和16通道输入两种，输出部分包括8通道继电器、8通道晶体管、16通道继电器和16通道晶体管四种，如下图：

使用SM1223的好处之一是可以节省5V的背板总线电流。我们在前面的文章中已经介绍过了，CPU通过背板总线提供5V的电流给各模块使用，各模块消耗的电流之和不能超过CPU所提供的电流的总和。如果超过了，是不能外加电源的；也就是说，你要么换个供电能力大些的CPU，要么不使用这种模块。下面我们先来看下使用SM1223 16通道输入/输出和分别使用SM1221 DI16通道输入和SM1222 DQ16通道输出模块的电流消耗：

SM1221 DI 16x24V 消耗背板总线电流130mA；SM1222 DQ 16x24V消耗背板总线电流140mA；两者总和270mA；

而SM1223 DI 16x24V DQ 16x24V 消耗背板总线电流185mA；

可见使用SM1223将比分别使用SM1221和SM1222节省背板总线电流85mA，另外还会节省一个模块的空间，并且在成本上比使用两个模块便宜，是一个不错的选择哦。

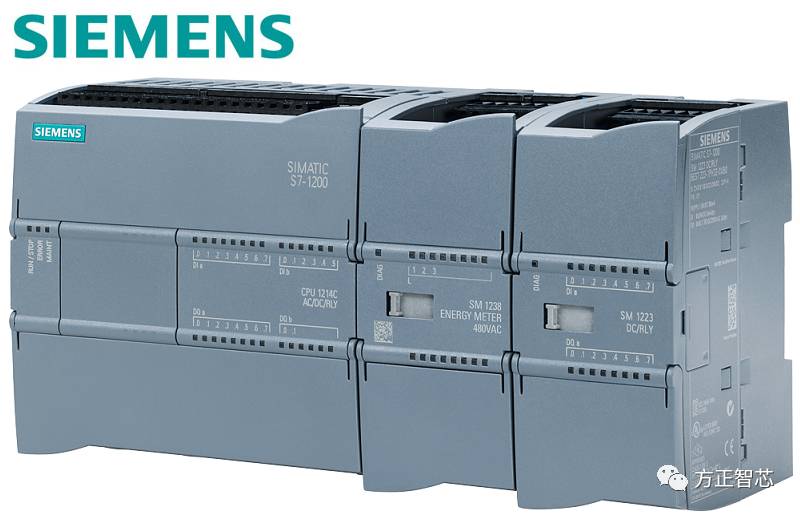

SM1223 DI 8x24V DC DQ 8xRelay是8通道数字量输入/8通道继电器输出的模块，外观如下图：

该模块有四个接线端子，从上到下依次是X10,X11,X12和X13，端子的定义如下：

端子接线图如下：

注意这里是继电器输出，X12:3和X13:3要连接外部电源。

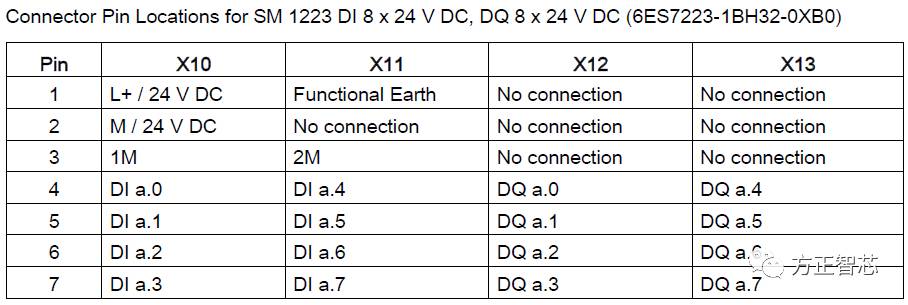

SM1223 8DI/8DQ的端子定义如下图：

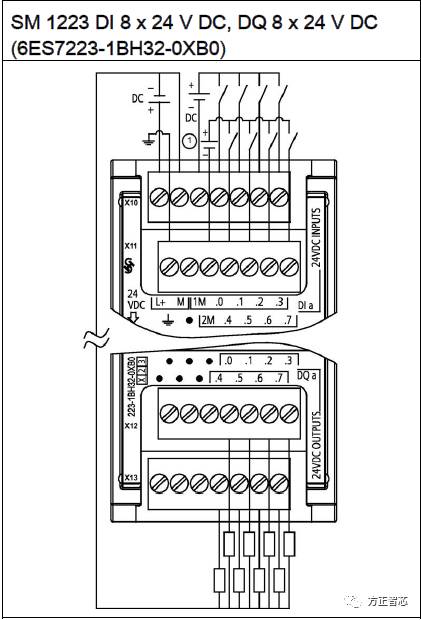

由于使用内部的电源输出，该模块的X12:3和X13:3不需要接线，如下图：

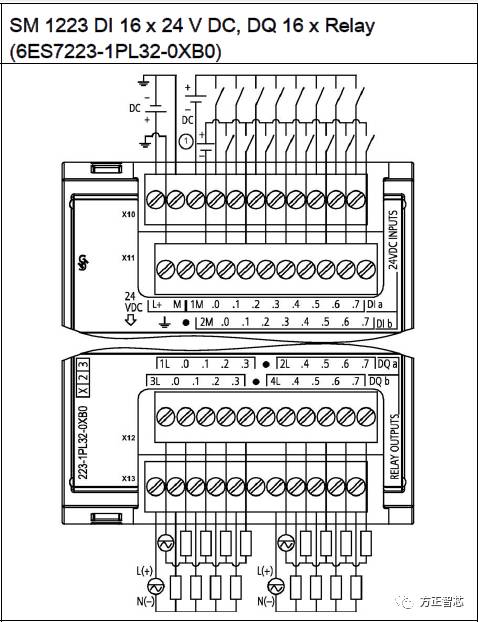

SM1223 DI16x24V,DQ 16xRelay继电器输出的模块端子定义如下：

接线图如下：

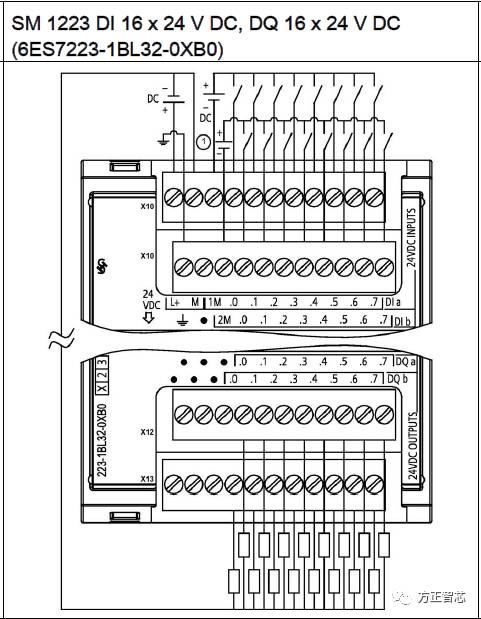

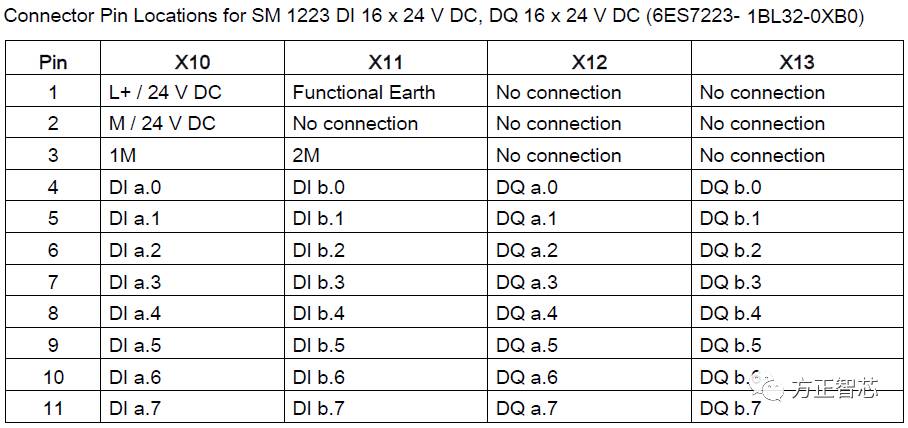

SM1223 DI16x24V,DQ 16x24V晶体管输出的模块端子定义如下：

接线图如下：

关于SM1223模块的介绍就先到这里，更多相关的介绍可以看看前面的文章：“SM1222继电器输出和晶体管输出有什么区别？”和“S7-1200的数字量输入模块SM1221”。
