为什么ET200S要使用电源模块PM-E DC24V?

有网友问在使用ET200S的时候为什么要首先配置电源模块PM-E DC 24V (例如:138-4CA01-0AA0)?前面的接口模块(比如 IM151-3)也提供了24V的电源,电源模块可以省掉吗?今天这篇文章我们就来谈谈电源模块的作用。

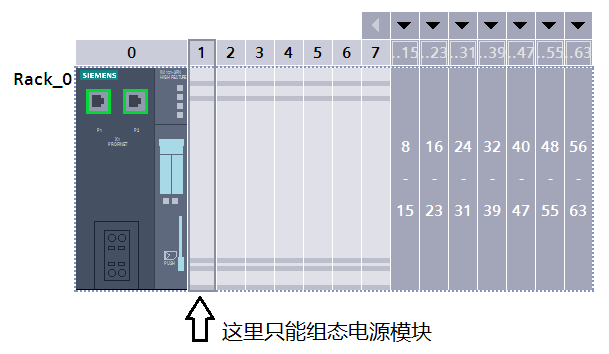

首先,ET200S的电源模块(无论是138-4CA01-0AA0、138-4CA80-0AB0、或者具有安全功能的138-4CF02-0AB0等等)都是不能省略掉的。这一点在硬件组态上能很明确的看出来,除了电源模块,其它模块都不能放置到ET200S的1号槽内,如下图:

PM-E configuration.png

ET200S的电源模块PM-E DC24V要插接在底板模块上,具有如下几个功能:

1、监视电压组内所有模块的电源电压,电源电压通过TM-P底板模块提供;

2、电源模块的当前状态存储在过程输入存储区中,可以有两种方式进行诊断。一种是使用系统默认的诊断地址(本例程中:32762),另一种是配置一个状态字节(Status Byte),默认为地址0;

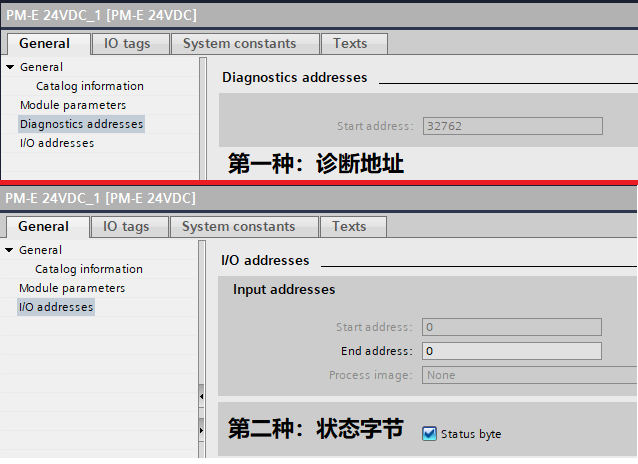

诊断地址和状态字节的设置如下图所示:


3、电源模块可用于故障安全模块的供电;

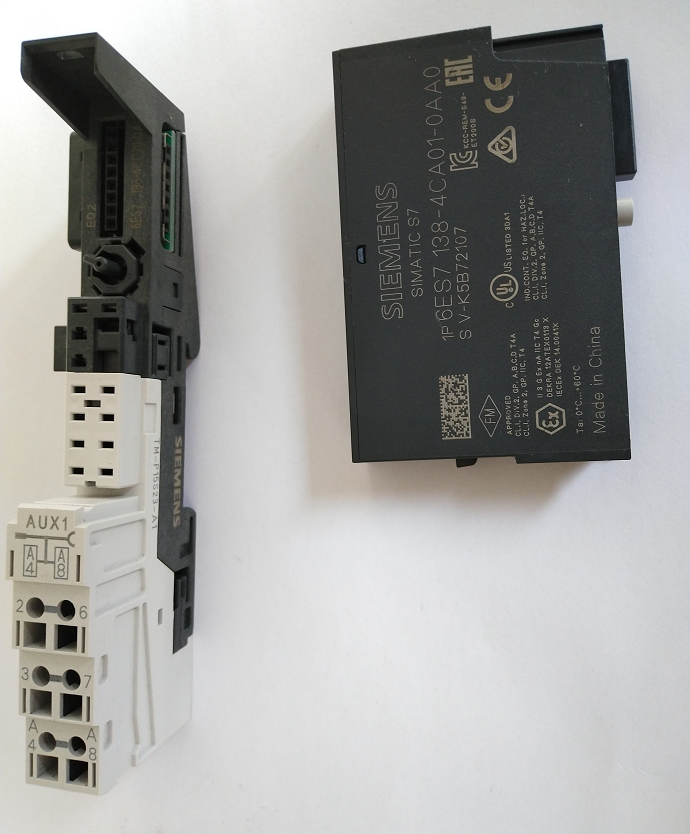

电源模块6ES7 138-4CA01-0AA0和底板模块6ES7 193-4CC20-0AA0的外观如下图:


电源模块插接到底板模块上,并对底板的接线端子进行定义,其中:

1、端子2和6连接 DC 24V的正极;

2、端子3和7连接 DC 24V的负极;

3、端子A4和A8为辅助端子,可以自由使用。比如:用于接地、等电位连接等,最高可连接AC 230V;

电源模块6ES7 138-4CA01-0AA0有SF指示灯和PWR指示灯。

SF指示灯用于指示本组模块中存在系统故障,点亮为红色;

PWR指示灯用来进行负载电压的监控,正常状态为绿色点亮;

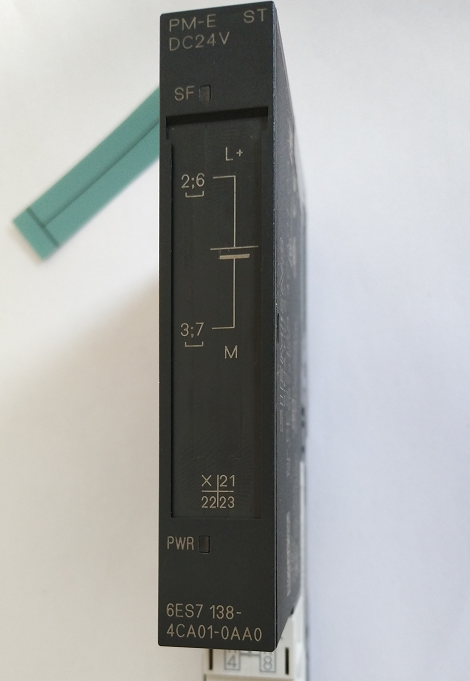

下面这张图可以看到SF和PWR指示灯及底板端子接线示意图:


电源模块6ES7 138-4CA01-0AA0的最大负载电流为10A。如果其后连接的所有模块超过了该限值则不能正常工作,必须卸掉一些模块或增加新的电源模块。

总之,ET200S的电源模块具有提供电源和对其后面连接的模块进行电压监控的作用,是不能省略掉的。
