为什么Profinet的分布式模块要有设备名?

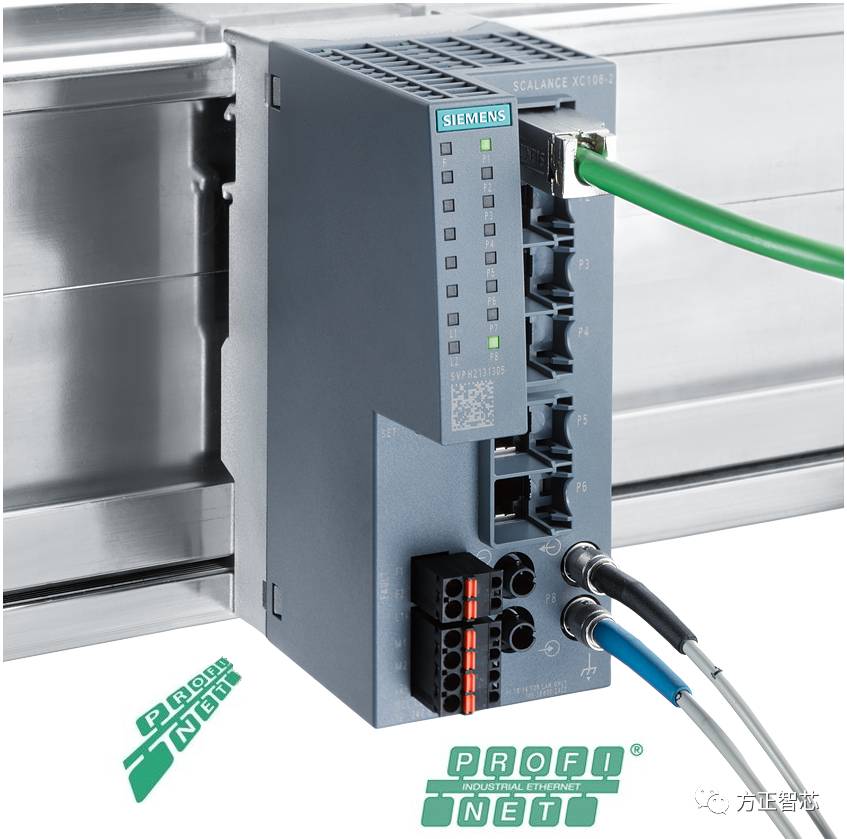

Profinet网络由CPU和分布式IO模块组成,在网络组态的时候,我们在给分布式IO模块分配IP地址的同时,还要给它分配一个设备名。为什么要这样做呢?设备名起什么作用呢?我们先来把Profibus DP网络和Profinet网络做个对比。


在Profibus-DP网络中,分布式IO模块没有设备名,只有一个Profibus-DP的地址。每一个分布式IO模块都有拨码开关,用来设置地址。比如,把CPU的地址设置为2,ET200S的地址为38(硬件组态和拨码开关都是38)。当硬件组态下载到CPU中后,CPU就开始喊:“38号,38号”。ET200S一看自己的拨码开关设置的是38,就说:“我,我,我是38号”。CPU就说:“哦,是你小子。来,干活”。

但是这个方法在Profinet网络中不好使。因为Profinet的分布式IO没有拨码开关,CPU再喊:“38号,38号”。ET200S就会想:“在叫我吗?我不是38号哦。不理它”,于是CPU喊破喉咙ET200S也不回应。CPU喊一会儿累了,就把SF灯和BF灯点亮了,告诉你:“duang~,我找不到ET200S”。

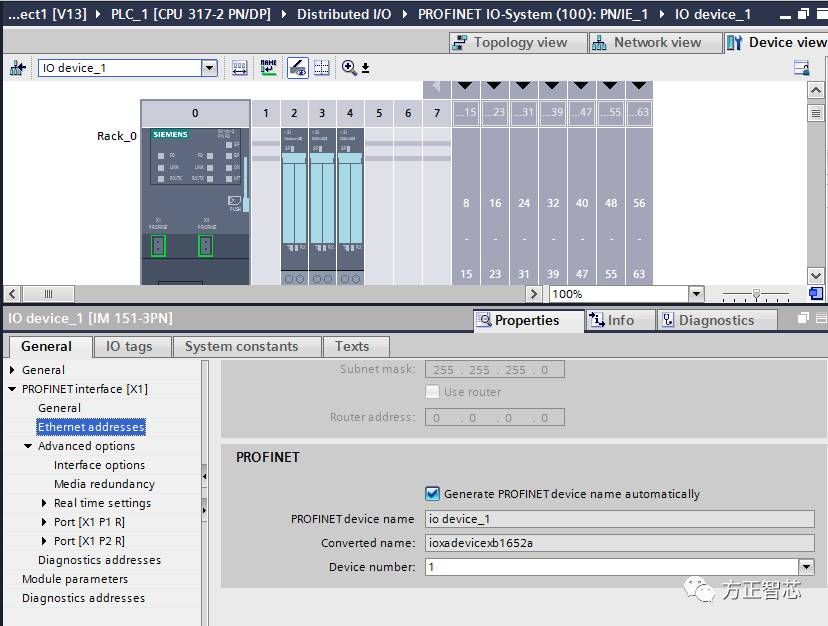

好吧,网络变了,我们要重新找朋友了。于是,在IEC 61158-6-10标准中规定:为了使 Profinet设备之间能正常通信,需要给各设备(CPU、IO模块)分配相应的设备名称(device name)。于是我们在组态Profinet的时候,就会有“设备名称”的选项。博途V13在“设备概览(Device view)”找到相应的IO模块,点击“属性(Property)”-“Profinet接口(Profinet interface)X1”-“以太网地址(Ethernet address)”,在右边的窗口拖动滑动条,可以看到下图:


系统可以自动生成设备名,你也可以手动修改。当我们把配置了设备名称的硬件组态下载到CPU时,CPU就开始喊:“悟空,悟空”。ET200S心想:“谁是悟空?我是齐天大圣”,于是它还是不理CPU。

为什么会这样呢?因为我们虽然把硬件组态下载到CPU中了,但是还没有从硬件上给ET200S命名。所以它只知道自己是齐天大圣。这时候,我们就需要下一道法旨,给猴哥一个新名字了。

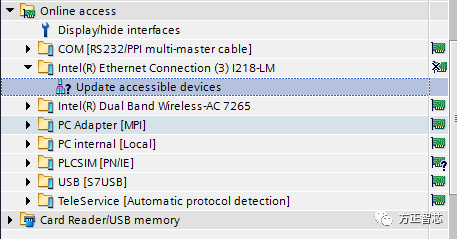

将PC连接到Profinet网络中,点击"Online access",找到你的网络适配器,双击"update accessible devices":

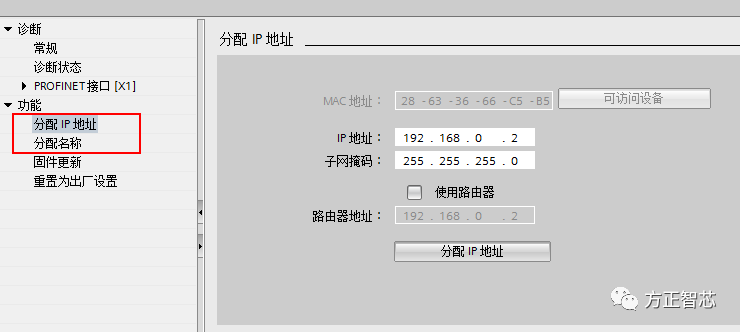

点击找到的IO模块,在右边点击“分配名称”,给ET200S起个名字(悟空):


法旨宣读完毕,ET200S明白自己就是“悟空”了;CPU继续喊:“悟空,悟空”。ET200S就回答:“师傅,我在这”。CPU说:“你这泼猴,为师饿了”。悟空:。。。
