西门子PN/PN耦合器学习应用系列(1)-外观及接线

早在2017年我曾写过两篇文章介绍西门子PN/PN耦合器,文章链接如下:

初识西门子PNPN耦合器(PN/PN Coupler)

如何在博途(TIA Portal)环境下组态PNPN耦合器?

当时PN/PN耦合器的固件版本还是V3.x。随着产品的升级,新版本的PN/PN耦合器在外观设计及内部功能都有新的特点,因此我计划对PN/PN耦合器系列文章进行更新。

今天这篇文章,我们先来认识下新版本的PN/PN耦合器。

本文包括如下几个主题:

  1. PN/PN耦合器的外观及其总线适配器;

  2. PN/PN耦合器的接线;


1、PN/PN耦合器的外观及其总线适配器

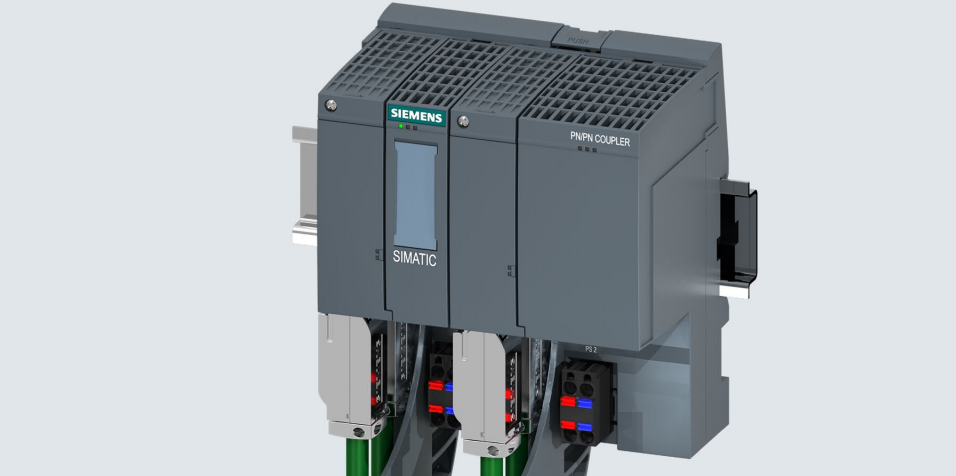

PN/PN耦合器是具有两套PROFINET接口的通信设备,可以连接两个PROFINET网络并进行数据交换。PN/PN耦合器的好处在于它连接的两个PROFINET网络在电气上是相互隔离的,这样当我们的系统需要与工厂其它系统进行信号交互时,不用担心其它系统会对本地的PROFINET网络造成影响。老版本的PN-PN耦合器是一体式的,其外观具有S7-300的风格,如下图所示:

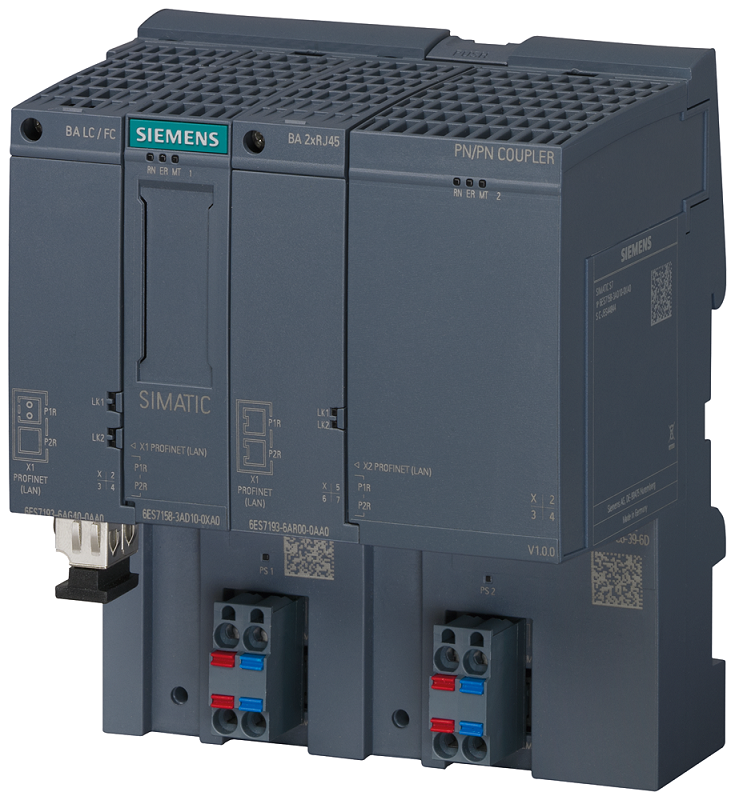

新版本的PN/PN耦合器采用了模块化的设计,即底座+总线适配器的方式。耦合器的适配器可以根据网络连接的类型进行更换,外观具有ET200SP的风格,如下图所示:


上图中的BA LC/FC和BA 2xRJ45是两个总线适配器。

名称中的"BA"是"Bus Adapter"的缩写,即"总线适配器"。

BA LC/FC是具有1个LC光纤接口和1个FC光纤接口的总线适配器;

BA 2xRJ45是具有2个RJ45接口的总线适配器;

除了这两种,ET200SP的总线适配器还包括:

  • BA 2xFC:具有2个FC型光纤接口的总线适配器;

  • BA 2xSCRJ:具有2个SC型光纤接口的总线适配器;

  • BA 2xM12:具有2个M12推挽式母头的总线适配器;

  • BA 2xLC:具有2个LC型光纤接口的总线适配器;

  • BA SCRJ/RJ45:具有1个SC型光纤接口和1个RJ45接口的总线适配器;

  • BA SCRJ/FC:具有1个SC光纤接口和1个FC光纤接口的总线适配器;

  • BA LC/RJ45:具有1个LC光纤接口和1个RJ45接口的总线适配器;

这些总线适配器是模块化的产品,不仅可以用于PN/PN耦合器,还可以用于ET200SP的接口模块、通信模块(CP)及交换机等。

2、PN/PN耦合器的接线

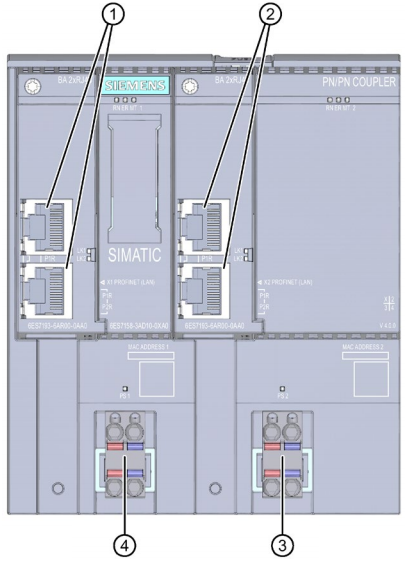

PN/PN耦合器使用冗余电源设计方案(即具有两组电源),正常工作时使用其中的一组,当电源发生故障时,会自动切换到另一组电源以保障供电。下图中的③和④即为两组电源(①②为总线适配器接口):


现场施工一般让耦合器的两个系统各提供一组电源,这样当一个系统的供电出现问题时,PN/PN耦合器依然可以工作。

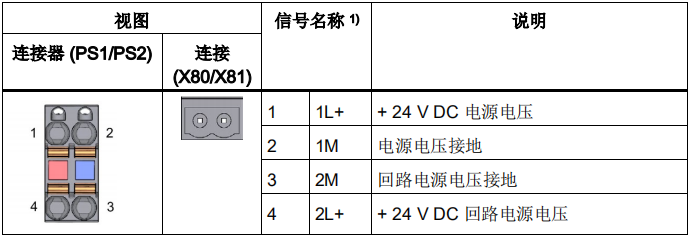

电源连接器有4个接线柱,其中:

  • 1/4内部相连,连接24V电源正极(L+);

  • 2/3内部相连,连接24V电源负极(M);

  • 通常接线使用1和2,当需要再连接到其它模块供电时,可以从4和3引出;

  • 最大运行的电流为10A

如下图所示:


好了,关于PN/PN耦合器的外观及接线就先介绍到这里,后续会继续介绍相关内容。
