认识倍福(Beckhoff)CX5100系列嵌入式控制器

今天这篇文章,我们来认识下倍福(Beckhoff)CX5100系列嵌入式控制器。


倍福CX5100系列嵌入式控制包括:CX5120、CX5130和CX5140系列。

1、CX5120系列

CX5120系列嵌入式控制器具有如下一些特点:

  • 采用英特尔凌动(Atom)E3815单核处理器,主频1.46G Hz;

  • 具有两个独立的千兆以太网口;

  • 具有四个USB 2.0接口和一个DVI-I视频接口;

  • 支持多种协议的可选接口,包括RS232/RS422/RS485/PROFIBUS/PROFINET/CANopen/Ethernet等协议接口;

  • 具有五个LED状态指示灯,包括:电源PWR/TC/硬盘HDC/总线1FB1/总线2FB2;

  • 具有一个CFast卡插槽/微型SD卡插槽和一个电池插槽;

  • 集成2GB的DDR3内存,不可扩展;

  • 支持E-Bus或K-Bus端子模块;

  • 支持24V DC电源供电;

  • 支持Window7/10操作系统,取决于订货号;

  • 支持TC2/TC3运行时(Runtime),取决于订货号;

  • 尺寸(宽度x高度x厚度):124mmx100mmx92mm;

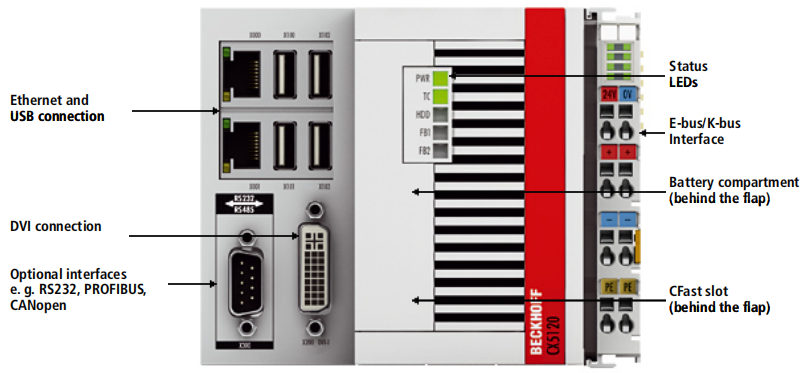

CX5120嵌入式控制器的外观如下图所示:

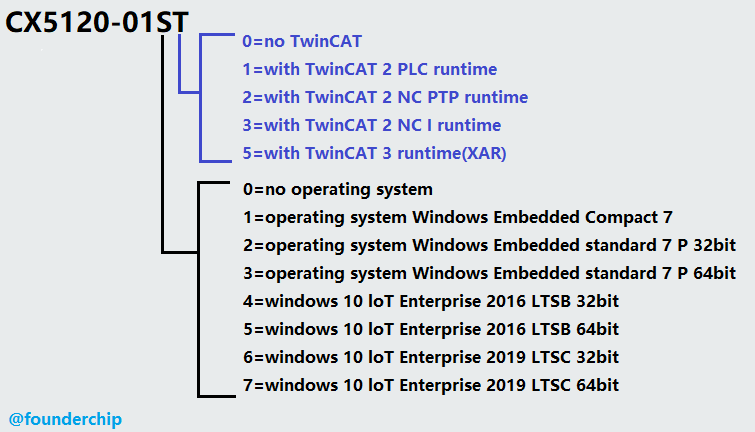

CX5120的订货号定义如下图所示:

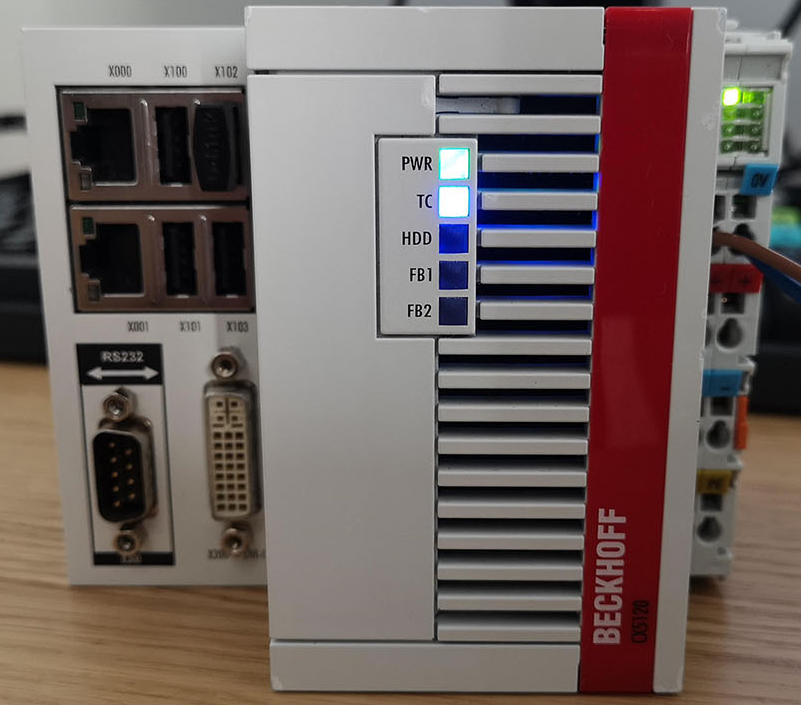

下面这张图是CX5120的实物图:


2、CX5130系列

CX5130系列与CX5120类似,不同之处包括:

  • CX5130采用英特尔凌动(Atom)E3827双核处理器,主频1.75G Hz;

  • 集成了4GB的DDR3内存,不可扩展;

  • 尺寸为(宽度x高度x厚度):142mmx100mmx92mm,宽度更大;

其它特性,比如网口/USB口/视频接口/可选接口/CFast卡/MicroSD卡/支持的模块类型/电源/操作系统/运行时(runtime)等都与CX5120相同,订货号的规则也与CX5120相同;

3、CX5140系列

CX5140系列是CX5100系列产品中性能最高的,主要体现在它的处理器性能上。具体来说,CX5140采用英特尔凌动(Atom)E3845四核处理器,主频1.91G Hz;内存方面,CX5140与CX5130相同,也集成4GB的DDR3内存;

其它特性,比如网口/USB口/视频接口/可选接口/CFast卡/MicroSD卡/支持的模块类型/电源/操作系统/运行时(runtime)等都与CX5120相同,订货号的规则也与CX5120相同;

好了,关于倍福CX5100系列嵌入式控制器就先介绍到这里。我的微信小商店开通了,有一些全新/二手的工控产品,欢迎扫描下面的二维码查看:
