西门子PN/PN耦合器学习应用(3)-调试经验分享

今天这篇文章和大家分享下最近调试西门子PN/PN耦合器的一些经验。本文包括如下四个主题:

  1. 硬件组态时版本的选择;

  2. 硬件组态时网络的选择;

  3. 设备名称的分配;

  4. 学会观察LED指示灯;


1、硬件组态时版本的选择

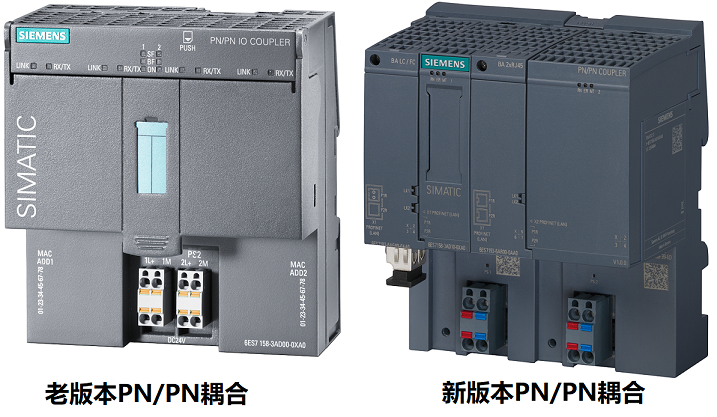

前面我们曾介绍过,西门子PN/PN耦合器包括新老两种版本:老版本的耦合器是集成式的模块,具有S7-300的风格;新版本的耦合器采用模块化设计,具有ET200SP的风格。新老版本的外观如下图所示:


在硬件组态时,要根据实际使用的耦合器进行组态。老版本的耦合器选择V3.0或V2.0版本;如果使用的是新版的耦合器,要选择V4.0或以上版本,否则的话不能正常工作。关于硬件组态及GSD文件的详细介绍,请看我上一篇文章:西门子PN/PN耦合器学习应用系列(2)-硬件组态及数据模块

2、硬件组态时网络的选择

PN/PN耦合器用来连接两个PROFINET网络,它分成左右两个部分。左边是X1网络,右边是X2网络。硬件组态时要根据你的设备连接在左边还是右边选择不同的网络。如果你的设备连接在PN/PN耦合器的左边,组态时需要选择"PN/PN Coupler X1";如果连接在耦合器的右边,则组态选择"PN/PN Coupler X2",如下图所示:


3、设备名称的分配

PN/PN耦合器也是一种PROFINET IO设备,因此需要分配设备名。至于为什么要分配设备名?怎样分配?我之前写过很多相关的文章,你可以在公众号搜索下。参考:为什么Profinet的分布式模块要有设备名?

4、学会观察LED指示灯

新版本的PN/PN耦合器两侧网络都有3个LED指示灯,从左到右依次是RN、ER和MT。

RN是"Run Net"的缩写,用于指示网络是否已经正常组态运行;绿色闪烁表示没有组态到网络中;绿色常亮表示模块已经正常组态;

ER是"Error"的缩写,用于指示网络错误。正常情况下熄灭,红色闪烁表示网络有错误。这种错误可能来自对方网络没有组态;

MT是"Maintance"的缩写,用于指示模块是否需要维护。正常情况下熄灭,黄灯常亮表示模块需要维护;

下面这张图是现场设备的一个PN/PN耦合器:


耦合器的右下角标注为V4.2.0版本,在组态时要选择V4.2。

好了,这是关于PN/PN耦合器使用时的经验分享,你可以单击话题#北岛李工-PN/PN耦合器教学#查看更多的文章。
