认识倍福EK18xx系列EtherCAT耦合器

前面的文章我们曾介绍过EtherCAT耦合器EK1100,今天这篇文章,我们来介绍下EK18xx系列耦合器。


EK18xx系列EtherCAT耦合器本身具有少量的数字量I/O,在I/O点数需求不多的场合,可以不需要额外增加EL模块,直接使用耦合器自身集成的数字量I/O即可。

EK18xx系列包括:EK1814、EK1818、EK1828、EK1828-0010,其集成的的DI/DO数量如下面的表格所示:

EK18xx系列EtherCAT耦合器
名称
功能
集成DI
集成DO
EK1814
EtherCAT耦合器4
4
EK1818
EtherCAT耦合器8
4
EK1828
EtherCAT耦合器
4
8
EK1828-0010EtherCAT耦合器0
8

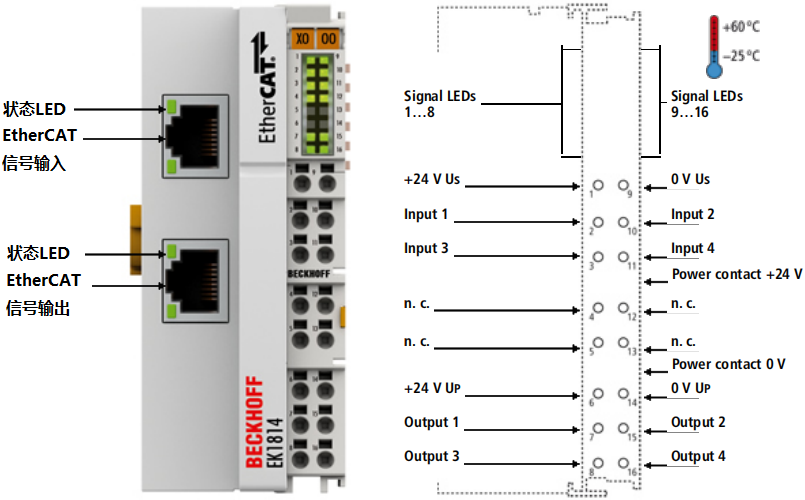

我们以EK1814为例,其外观如下图所示:


模块的左侧是两个EtherCAT网口,上面接EtherCAT输入,下面接EtherCAT输出;每一个网口都有一个LED指示灯,用来显示连接及信号收发的状态;

模块右侧是集成的数字量I/O,共有16个接线端子。

其中:

1号:数字量输入电源的正极(24V+);

9号:数字量输入电源的负极(0V);

2号:数字量输入通道1;

3号:数字量输入通道3;

10号:数字量输入通道2;

11号:数字量输入通道4;

6号:数字量输出电源的正极(24V+);

14号:数字量输出电源的负极(0V);

7号:数字量输出通道1;

8号:数字量输出通道3;

15号:数字量输出通道2;

16号:数字量输出通道4;

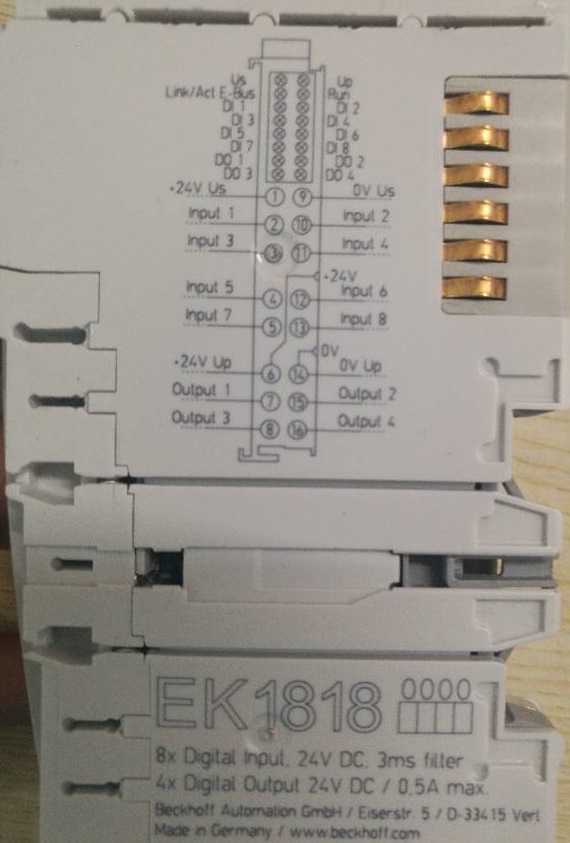

EK1814的4、5、12、13号是没有使用的,在EK1818中它们作为数字量输入通道,如下图所示:


与EK1100一样,EK18xx系列耦合器右侧也可以插接EL/ES端子模块,最多可连接65534个端子模块。
好了,关于倍福EK18xx系列耦合器就先介绍到这里。
