三菱FX5U系列PLC大讲堂(2)——扩展数字量输入模块

FX5U系列PLC可以通过扩展模块对功能进行扩展,扩展模块包括:IO模块(数字量输入/输出)、智能模块(模拟量、定位、简单运动)、扩展安全模块、扩展电源模块等等,今天这篇文章,我们来介绍扩展IO模块的数字量输入模块。


根据扩展模块与CPU模块连接方式的不同,扩展模块包括扩展电缆型和扩展连接器型。扩展电缆型有一个专用连接电缆,属于软连接;扩展连接器型有一个插针型接口,属于硬连接;如下图所示:


对于数字量输入模块而言:

  • 扩展电缆型包括:FX5-8EX/ES和FX5-16EX/ES两种,具体信息请看下面的列表:

型号
输入点数
输入形式
消耗电流(mA)



DC 5V
DC 24V
FX5-8EX/ES
8
DC24V(源型/漏型)
75
50
FX5-16EX/ES
16
100
85
  • 扩展连接器型包括5种,具体信息请看下面的列表:

型号
输入点数
输入形式
消耗电流(mA)



DC 5V
DC 24V
FX5-C16EX/ES
16
DC24V(漏型)
100
85
FX5-C16EX/DSDC24V(漏型/源型)
FX5-C32EX/D
32
DC24V(漏型)120
130
FX5-C32EX/DS
DC24V(漏型/源型)
FX5-C32EX/DS-TS

以扩展电缆型FX5-16EX/ES为例,其外观如下图所示:


该模块有16个输入通道,支持源型和漏型两种接线方式。漏型输入接线将公共端[S/S]连接24V电源正极;源型输入接线将公共端[S/S]连接24V电源负极;关于源型和漏型接线,三菱PLC与西门子PLC的定义不同,请看我的上一篇文章:三菱FX5U系列PLC大讲堂(1)——CPU模块

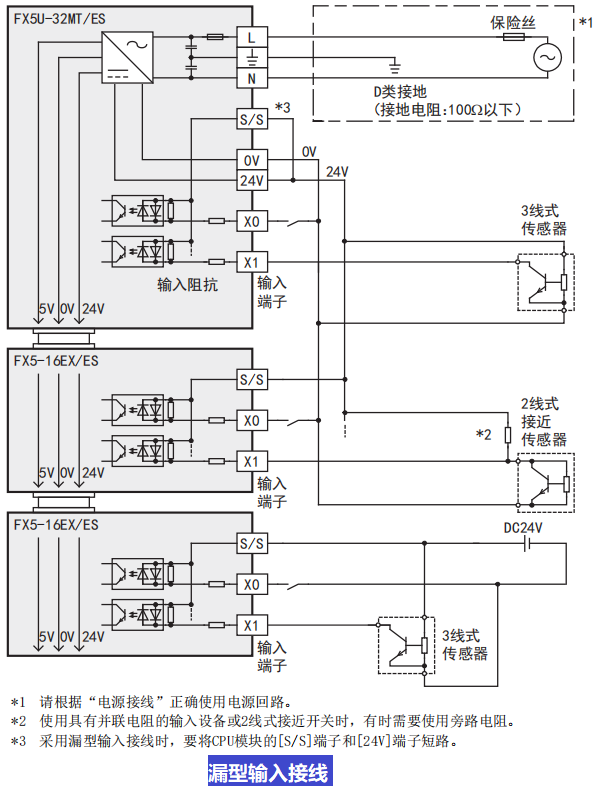

FX5-16EX/ES连接FX5U-32MT/ES CPU模块,采用漏型输入接线方式的电气接线原理图如下图所示:


好了,关于FX5U的扩展数字量输入模块就先介绍到这里,后续文章会继续介绍FX5U家族的其它模块。
