三菱FX5U系列PLC大讲堂(4)——扩展数字量输出模块

前面我们介绍过FX5U系列PLC的扩展数字量输入模块,今天这篇文章,我们来介绍下其扩展数字量输出模块。

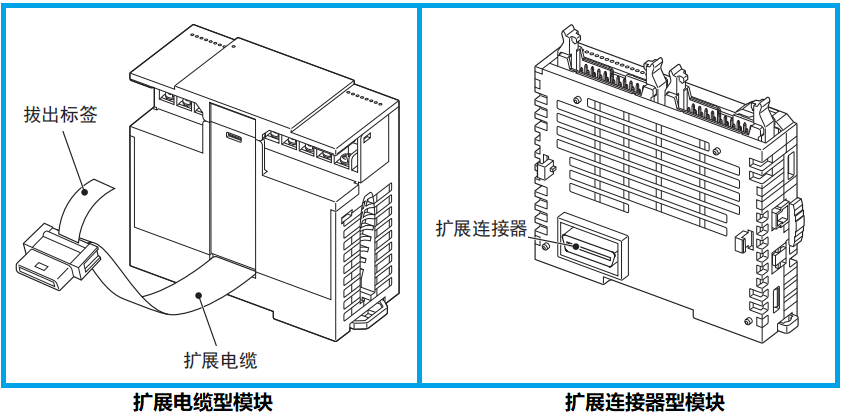

根据连接类型的不同,FX5U的扩展数字量输出模块分成扩展电缆型和扩展连接器型两类。扩展电缆型有一个专用连接电缆,属于软连接。扩展连接器型有一个插针型接口,属于硬连接,如下图所示:


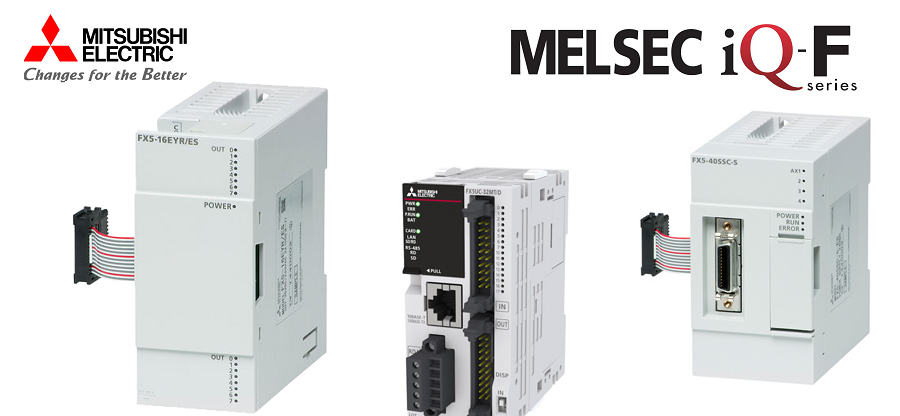

FX5U数字量输出扩展电缆型模块包括8通道和16通道两种,具体类型如下:

型号
通道数
输出形式
连接形式
消耗电流




DC5V

DC24V

FX5-8EYR/ES

8

继电器

螺丝式端子排

75mA

75mA

FX5-8EYT/ES

8

晶体管(漏型)

FX5-8EYT/ESS

8

晶体管(源型)

FX5-16EYR/ES

16

继电器

100mA

125mA

FX5-16EYT/ES

16

晶体管(漏型)

FX5-16EYT/ESS

16

晶体管(源型)

FX5U数字量输出扩展连接器型模块包括16通道和32通道两种,具体类型如下:

型号
通道数
输出形式
连接形式
消耗电流




DC5V

DC24V

FX5-C16EYT/D

16

晶体管(漏型)

连接器

100mA

125mA

FX5-C16EYT/DSS

16

晶体管(源型)

FX5-C16EYR/D-TS

16

继电器

弹簧夹端子排

FX5-C32EYT/D

32

晶体管(漏型)

连接器

120mA

200mA

FX5-C32EYT/DSS

32

晶体管(源型)

FX5-C32EYT/D-TS

32

晶体管(漏型)

弹簧夹端子排

FX5-C32EYT/DSS-TS

32

晶体管(源型)

从上面的表格可以看到,根据输出形式的不同,扩展输出模块包括继电器输出型和晶体管输出型。

  • 继电器输出型的通道类似中间继电器的常开触点,得电后触点闭合,电路接通。一般这种类型的模块可以承载比较大的负载电流,不过不能用于高速脉冲输出(PTO/PWM)的场合;

  • 晶体管输出型又包括源型和漏型两种。

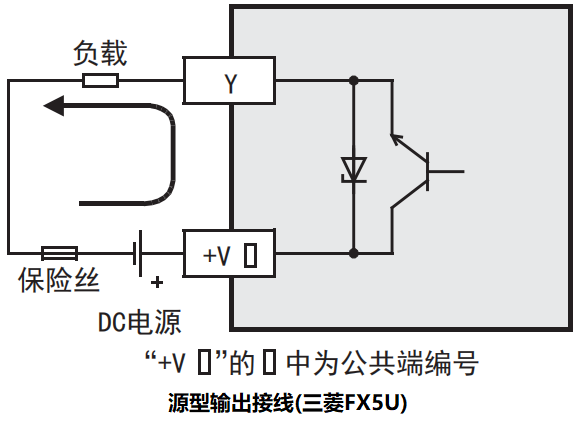

    ①所谓"源型输出",是指将模块的公共端V连接到24V电源的正极,电流从通道流出,经过负载,然后回到电源负极的接线方式,如下图所示:

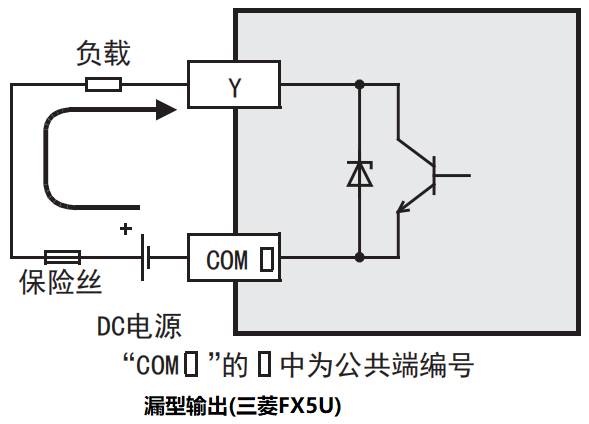

    ②所谓"漏型输出",是指模块的公共端COM连接到电源的负极,电源的正极连接到负载,电流经过负载从通道流入,然后从公共端回到电源负极的接线方式。如下图所示:


三菱FX5U的源型和漏型输出的定义与西门子是相同的,西门子的CPU和数字量输出模块(晶体管型)大部分都是源型输出。不过,三菱和西门子关于源型/漏型输入的定义是不同的,这个我们在《三菱FX5U系列PLC大讲堂(2)——扩展数字量输入模块》中讲过。

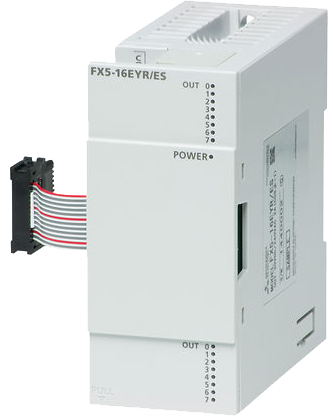

    下面这张图是FX5-16EYR/ES的外观图:


    它是一种扩展电缆型模块,名称中的"FX5"表示是FX5系列,"16"表示模块有16个通道,"E"表示输入/输出模块,"YR/ES"表示继电器输出型。
