PROFINET工业以太网教程(15)——IE/PB LINK网关模块

网关,顾名思义,是连接两个不同网络的关口。西门子提供了很多基于PROFINET的网关产品,用于在PROFINET网络和其它协议网络(比如PROFIBUS、CANOpen、M-Bus等)之间进行数据交换。今天这篇文章我们来介绍下SIMATIC的的IE/PB Link网关模块,这是一种连接PROFINET工业以太网和PROFIBUS总线的网关,它在旧设备的升级改造中使用的比较多。


早期的很多设备都采用的PROFIBUS总线,随着技术的发展,PROFINET工业以太网使用的越来越多。许多设备厂商希望能把之前的PROFIBUS总线升级到PROFINET网络。可以有两种方案:第一种是把之前的PROFIBUS设备完全弃用,重新采用新的PROFINET系统构建;第二种方案是仍然使用PROFIBUS的一些可用的I/O子站,通过IE/PB LINK网关模块将PROFIBUS的I/O子站连接到新的PROFINET以太网中。相比较而言,第二种方案在物料成本及工时成本上都比较有优势。

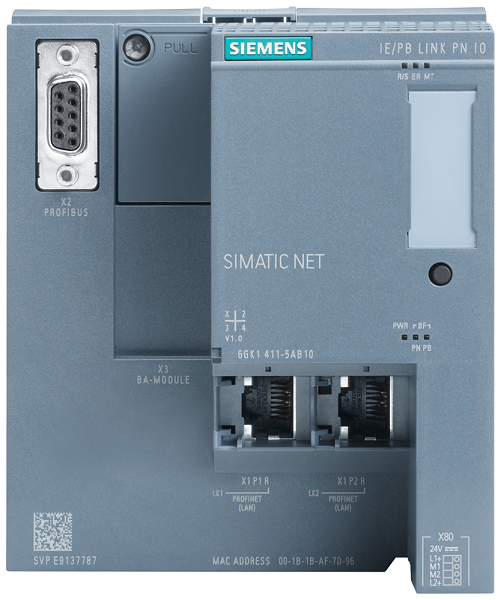

IE/PB LINK网关模块有不同的版本,早期版本采用S7-300的外观设计,新版本采用ET 200SP的外观设计,有两种产品:IE/PB LINK PN IO和IE/PB LINK HA。前者可以作为PN网络的I/O设备和PROFIBUS-DP的主站,但不支持冗余功能;后者支持冗余功能,是一种在冗余模式下支持PROFINET IO 功能(系统冗余S2设备)和组态更改的PROFINET和PROFIBUS 之间的网关。IE/PB LINK PN IO的外观如下图所示:

IE PB Link PN IO.png

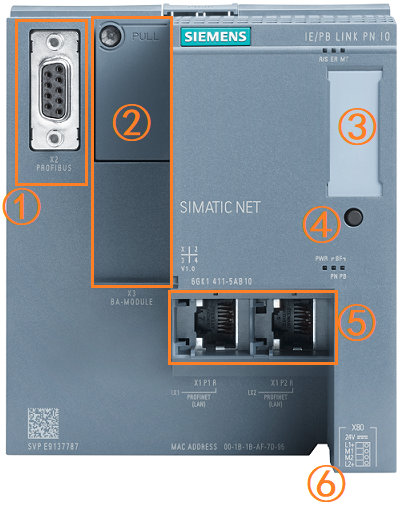

该模块各部分的结构如下:

IE PB Link PN IO-结构图.png

①编号X2:PROFIBUS接口(9针D型母头连接器);
②编号X3:ET 200SP总线适配器接口;
③编号X50:C-PLUG插槽(在标志牌后);
④SET按钮;
⑤编号X1:PROFINET接口,2个内置交换机的RJ45插口;
⑥编号X80:电源接口;

说明:

  • 通过在X3处插接总线适配器,可以将该模块连接到不同的网络传输线中,比如连接到塑料光纤或多模光纤。当使用了总线适配器时,IE/PB LINK模块本身的X1接口会自动禁用;

  • 通过使用C-PLUG可以保存模块的组态信息。当发生故障时,只需要将C-PLUG插入新模块即可完成替换。C-PLUG需要单独购买;

IE/PB LINK PN IO和IE/PB LINK HA模块均支持如下一些功能:

  • 数据记录路由;

  • S7路由;

  • LLDP协议;

  • 介质冗余协议MRP;

  • 支持PROFIBUS-DP从站 S7/DP V0/V1;

  • 通过SIMATIC实现时钟同步;

  • 通过NTP实现时钟同步;

  • 通过STEP7进行固件升级;

不同之处在于:

  • IE/PB LINK HA支持系统冗余功能,IE/PB LINK PN IO不支持;

  • IE/PB LINK HA支持最大DB从站数目为125个,IE/PB LINK PN IO支持最大从站数目为64个;

  • DP输入/输出区的最大数目:IE/PB LINK HA支持4096字节,IE/PB LINK PN IO支持2048字节;

在实际组态时,在硬件目录的“网络组件”-“网关”中,可以找到IE/PB Link模块,如下图所示:

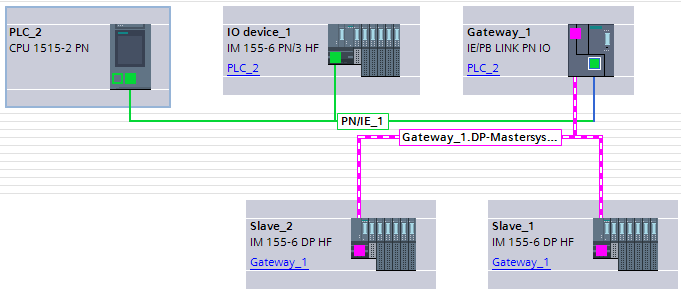

将其组态到网络中,PN接口可连接PROFINET网络,作为PN IO设备;DP接口可连接PROFIBUS总线,作为PROFIBUS主站,如下图所示:


好了,关于PROFINET和PROFIBUS的网关模块就先介绍到这里。后续我们还会介绍PROFINET和其它网络系统(比如:CAN/M-BUS)的网关产品。
