西门子SCL编程实例——周期性运行(更新版)

我之前写的一篇文章《西门子SCL编程实例——(电机)周期性运行》收到小伙伴反馈:

若程序在运行中停止使能,则再次使能后不能正常运行。

网友@毛

测试了一下,的确如他所说。今天这篇文章,就来修复之前代码中的问题,并向@毛表示感谢。


先前代码的问题出现在第一部分,现将先前代码中的一句删除,如下:

#q := FALSE;//删除该代码

更新为:

#statQ := FALSE//新增该代码

然后添加如下代码:

#statTimerRunningActive := FALSE;//新增该代码

更新后的第一部分代码如下:

IF NOT #enable THEN
    //未使能状态进行复位
    #statQ := FALSE;
    #statEnableTimerRunning := FALSE;
    #statTimerRunningActive := FALSE; //V1.1 增加
END_IF;

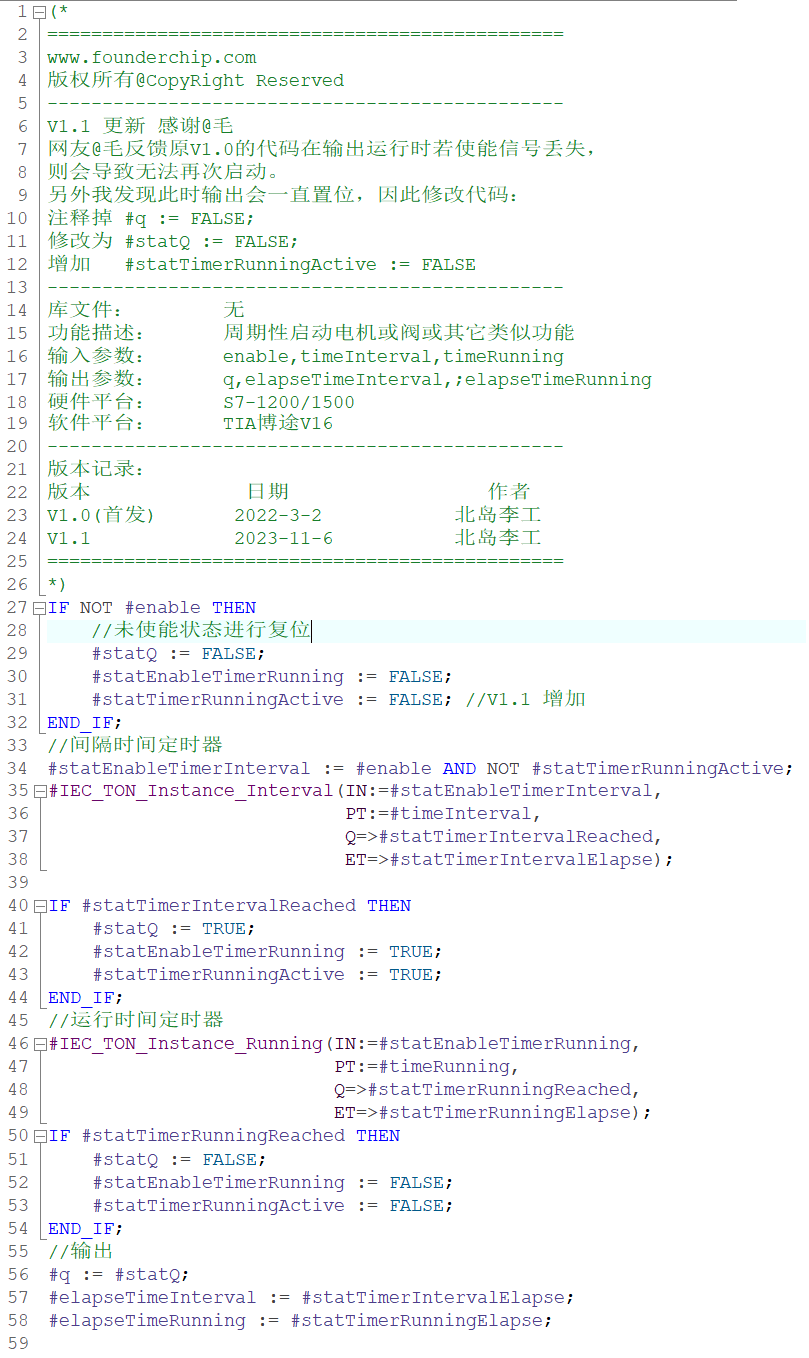

整体代码如下:

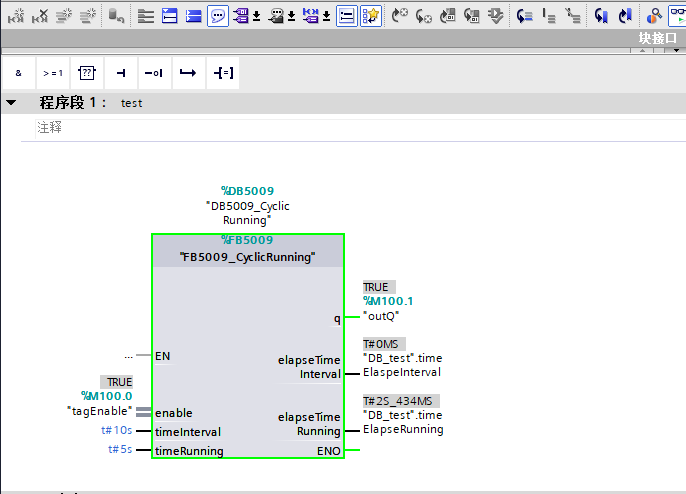

该代码我测试过,能够解决之前的问题。


本文提供该功能块的SCL源代码,感兴趣的小伙伴可以下载测试。

注:提供的是源代码,需要在博途环境下导入源代码并生成才能使用(先解压)。

好了,关于周期性运行的更新版就先介绍到这里。

下面是西门子SCL编程的文章归档链接:

》》西门子SCL编程入门到精通文章归档《《

我的书《西门子S7-1200/1500 PLC SCL语言编程 ——从入门到精通》从硬件到软件,比较详细的介绍了SCL语言的编程,感兴趣的话可以扫描下面的二维码查看:

FB5009_CyclicRunning(需解压)

来源:本站|   大小:4 KB|   下载次数:336次
