CAN通信技术连载(2)--物理层接口

CAN总线设备可以使用不同类型的接口,比如常见的:D-SUB9针接口、RJ45接口、5针圆形M8/M12接口等等。这些接口针脚应有一个统一的定义,从而方便不同厂商设备之间的互连。今天这篇文章,给大家介绍下CAN国际用户和制造商联合组织(CiA,CAN in automation)推荐的接口针脚定义,在开发CAN总线设备时,应尽量符合这些推荐的标准。


1、D-SUB 9针接口

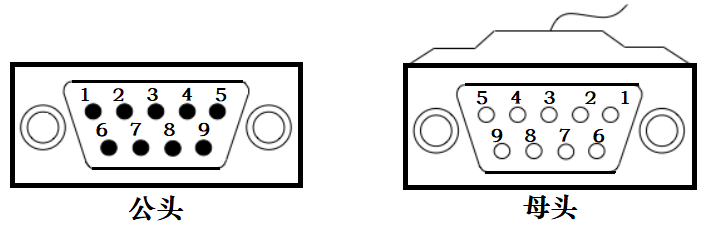

串口通信经常使用D-SUB 9针接口,其实CAN总线设备也可以使用这种接口,其外观如下图所示:


CiA建议的引脚定义如下表所示:

编号
名称
描述
1
-
保留
2
CAN_L
CAN-低 信号线
3
CAN_GND
CAN参考地线
4
-
保留
5
(CAN_SHLD)
屏蔽线,可选
6
(GND)
功能接地,可选
7
CAN_H
CAN-高 信号线
8
-
保留
9
(CAN_V+)
CAN外部电源线,可提供3.3V或5V电源,可选

2、RJ10接口

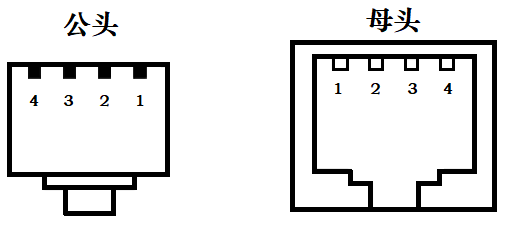

RJ10是一种注册插口(registered jack),有线电话线采用的就是这种接口,它可连接四芯线,其外观如下图所示:


CiA建议的引脚定义如下表所示:

编号
名称
描述
1
(CAN_V+)
CAN外部电源线,可提供3.3V或5V电源,可选
2
CAN_H
CAN-高 信号线
3
CAN_L
CAN-低 信号线
4
CAN_GND
CAN参考地线

3、RJ45接口

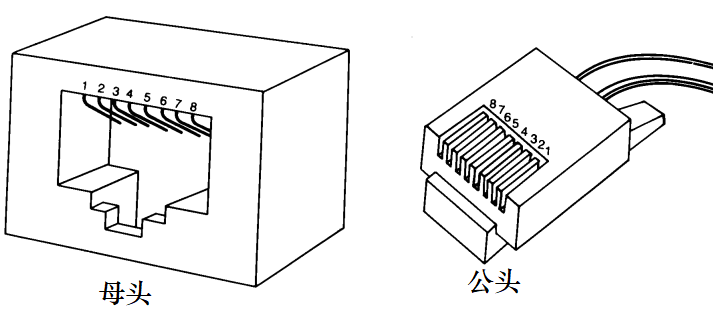

RJ45也是一种注册插口,以太网就是使用这种接口,它可连接八芯线,其外观如下图所示:


CiA建议的引脚定义如下表所示:

编号
名称
描述
1
CAN_H
CAN-高 信号线
2
CAN_L
CAN-低 信号线
3
CAN_GND
CAN参考地线
4
-
保留
5
-
保留
6
(CAN_SHLD)
屏蔽线,可选
7
(GND)
功能接地,可选
8
(CAN_V+)
CAN外部电源线,可提供3.3V或5V电源,可选

4、开放式连接器

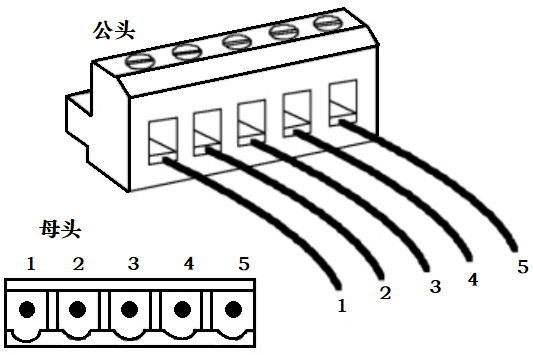

五针开放式连接器的外观如下图所示:


CiA建议的引脚定义如下表所示:

编号
名称
描述
1
CAN_GND
CAN参考地线
2
CAN_L
CAN-低 信号线
3
(CAN_SHLD)
屏蔽线,可选
4
CAN_H
CAN-高 信号线
5
(CAN_V+)
CAN外部电源线,可提供3.3V或5V电源,可选

如果是三针开放式连接器,则使用上面表格的针脚2~4的定义。如果是四针开放式连接器,则使用表格中的针脚1~4的定义或者针脚2~5的定义

5、五针M12连接器

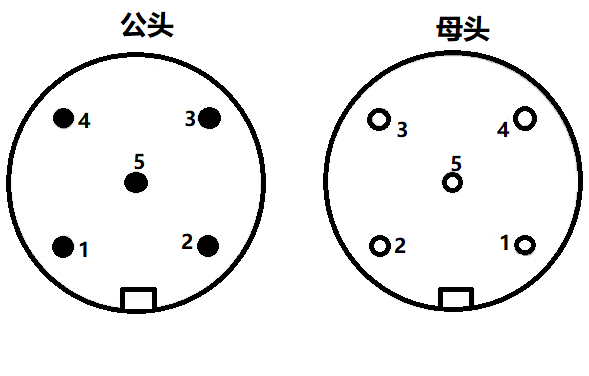

五针M12连接器的外观如下图所示:


CiA建议的引脚定义如下表所示:

编号
名称
描述
1
(CAN_SHLD)CAN参考地线屏蔽线,可选
2
(CAN_V+)CAN外部电源线,可提供3.3V或5V电源,可选
3
CAN_GND
CAN参考地线
4
CAN_H
CAN-高 信号线
5
CAN_L
CAN-低 信号线

6、五针Mini连接器(7/8")

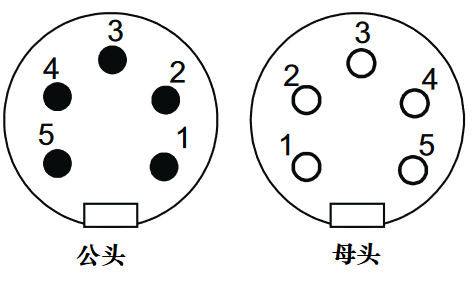

五针Mini连接器的外观如下图所示:


CiA建议的引脚定义如下表所示:

编号
名称
描述
1
(CAN_SHLD)CAN参考地线屏蔽线,可选
2
(CAN_V+)CAN外部电源线,可提供3.3V或5V电源,可选
3
CAN_GND
CAN参考地线
4
CAN_H
CAN-高 信号线
5
CAN_L
CAN-低 信号线

CiA还建议了其它连接器的针脚定义,比如7/8/9/10针圆形连接器、Harting连接器等等,限于篇幅就不介绍了。

好了,关于CAN通信物理层的接口就先介绍到这里。
