一篇文章读懂费斯托(Festo)的模块化电气终端CPX

费斯托(Festo)的分布式终端在现场的使用比较广泛,模块化的设计给了项目设计很大的自由度,可能你见过、用过这些模块,但也许你没有系统的进行整理分类,今天这篇文章,我们以全局的视角来认识下费斯托(Festo)模块化电气终端CPX。

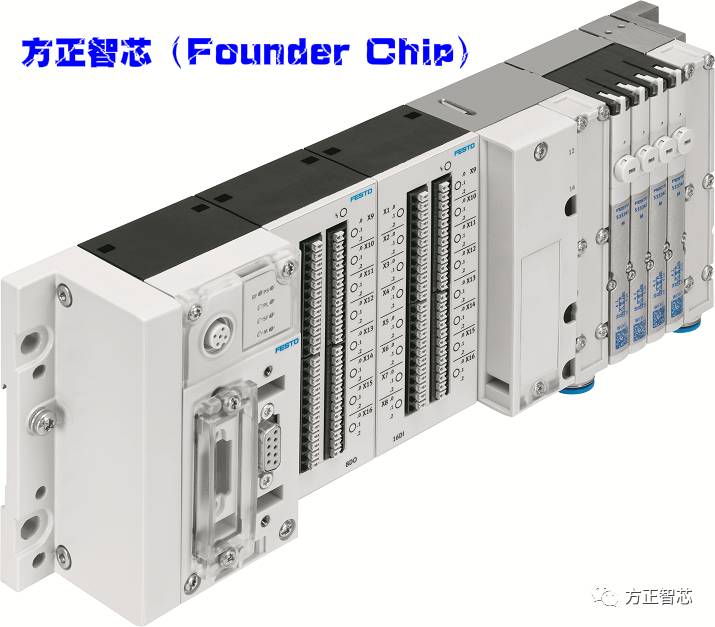

CPX电气终端是费斯托(Festo)公司推出的一款自动化产品,它可以用来连接气动控制终端(pnematic valve termnial)或远程IO站点(remote IO),能实现电路控制与气路控制无缝对接;CPX的子模块可根据需要自由组合,使用十分方便。

CPX电气终端的子模块包括如下几种:总线节点模块(Bus Node),控制模块(Control Block),输入/输出模块(Input/Outuput Modules),网络监控模块(Web Monitor),人机界面单元(Operator Unit)及端板(Terminal board)等。

总线节点(Bus Node)模块用来连接各种总线,根据总线类型的不同,又分成不同的种类:比如CPX-FB6可以从来连接INTERBUS;CPX-FB11用来连接DeviceNet BUS;CPX-FB13用来连接Profibus;CPX-FB14用来连接CANopen BUS;CPX-FB23用来连接CC-Link BUS;CPX-FB33用来连接ProfiNET等等。根据现场总线类型的不同,选择不同的总线节点模块;

控制模块(Control Block)可以作为一个单独的控制器运行,比如CPX-FEC可以通过总线节点或以太网连接主站PLC,从而实现远程控制。

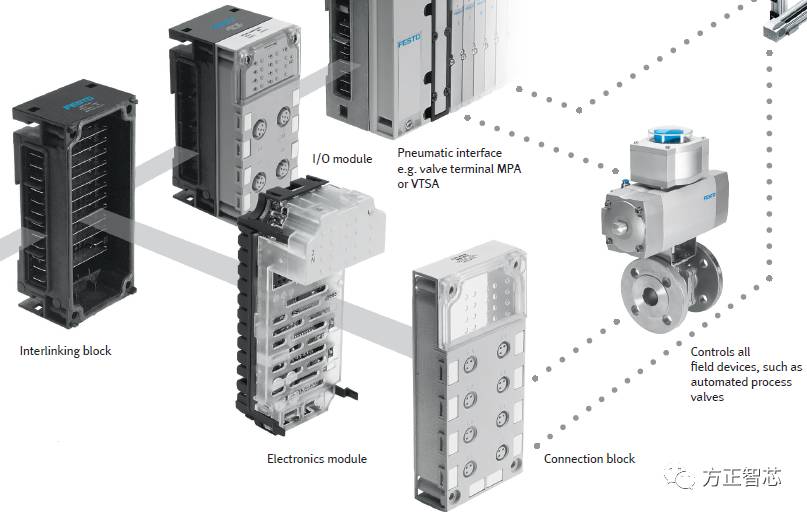

输入/输出模块(Input/Outuput Modules)用来接收来自传感器的信号或者将信号输出到执行机构,可以分为三个部分:互联模块(Interlinking block)、电气模块(Eletronics module)和接口模块(Connection Block),如下图:


互接模块(Interlinking block)用来给CPX元件供电,其内部有分隔电源,可单独关断特定区域的传感器或执行器。

电气模块(Eletronics module)用来连接数字量的输入输出,或模拟量的输出及输出,它是CPX与传感器及执行器之间的连接桥梁;

接口模块(Connection Block)用来定义接线的方式,用多大的连接孔径?是三针还是五针?针脚的定义等等。

网络监控模块(Web Monitor)可以把终端模块的数据集成到自身的存储区中,用户可以像访问服务器一样访问CPX电气终端;可以进行在线的状态显示及诊断,及在故障情况下自动发送电子邮件;

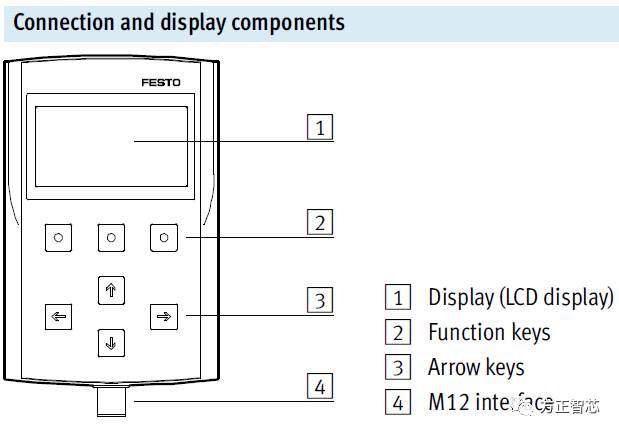

人机界面单元(Operator Unit),如下图:


人机界面通常用来对模块进行诊断,它有一个M12的连接电缆,可以连接到模块的诊断口上,用来快速查找模块的报警信息;

端板(Terminal board)起固定作用,上面有安装孔,可以用来固定到机柜上。

关于CPX的总体介绍就先讲到这里了,更多详细的内容将在后续文章中介绍;
