三菱Q系列PLC之CPU选型指南

三菱Q系列PLC是三菱电机推出的中大型PLC产品,支持的IO点数从256点到8192点不等,适合于各种规模的控制场合。今天这篇文章,我们来谈谈Q系列PLC的CPU产品类型。


三菱Q系列PLC的CPU可分为基本型QCPU,高性能型QCPU,过程控制QCPU,冗余QCPU和通用型QCPU。

基本型QCPU用在简单紧凑的小型控制系统中,有Q00JCPU,Q00CPU和Q01CPU三种。其中,Q00JCPU是CPU模块、电源模块、5槽主基板一体型的CPU,它的最大IO点数为256点,程序存储器容量为8K步;Q01CPU的最大IO点数可达1024点,程序存储器的容量为14K步。下图为基本型QCPU的性能总览图:

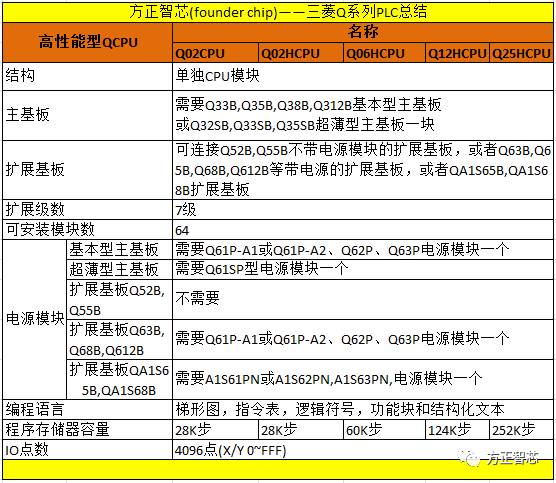

三菱高性能型QCPU是可以进行大容量高速处理的CPU模块,适用于大规模、高性能的控制系统。高性能型QCPU包括Q02CPU ,Q02HCPU ,Q06HCPU,Q12HCPU,Q25HCPU,它们都是单独的CPU模块,可通过AnS/A系列扩展基板(QA1S6B,QA6B),使用AnS/A系列的IO模块及特殊功能模块。如下图:


过程控制QCPU在高性能型QCPU的基础上,增加了与过程控制相关的指令,通过采用两个自由度的PID控制,达到目标值变动、外部干扰变动两方面的应答方式。过程控制QCPU包括:Q02PHCPU,Q06PHCPU,Q12PHCPU,Q25PHCPU。

冗余QCPU用于冗余控制场合,包括Q12PRHCPU,Q25PRHCPU。

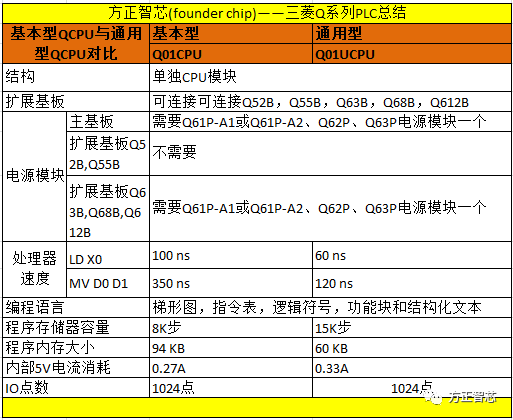

除此之外,三菱还有通用型QCPU,比如:Q00UJCPU,Q00UCPU,Q01UCPU,Q02UCPU,Q03UCPU,Q04UCPU,Q06UCPU,Q10UCPU,Q13UCPU等。通用型QCPU在指令支持和运算速度及程序存储区大小方面与基本型有所不同,下图是Q01CPU和Q01UCPU的对比:


好了,关于Q系列CPU就先介绍到这里,相关参考文章:

S7-1200硬件篇之重新认识CPU
