认识西门子S7-200 Smart系列PLC

前面的文章我们曾介绍过西门子的S7-1200系列小型PLC。S7-1200系列CPU模块将微处理器、输出/输出电路、高速计数器、模拟量输入及Profinet通信集成到了一个模块中,并且可支8个信号模块(SM)、3个通信模块(CM)及1个信号板(SB)的扩展;在编程方面支持西门子博途(TIA Portal)集成开发环境,支持LAD、FBD和SCL三种语言;在价格方面比中大型的S7-300/400、1500系列有很大的优势,是小型自动化系统开发非常不错的选择。如果你对S7-1200感兴趣,可以看看以前我写的文章。比如:S7-1200硬件篇之重新认识CPU(温馨提示:更多S7-1200系列文章可以去官网查看)。

今天我们要谈的,是西门子的另一款小型PLC产品——S7-200 Smart系列(以下简称Smart系列)。


Smart系列PLC是西门子公司经过大量调研,为中国小型自动化市场量身打造的一款PLC产品。与西门子S7-1200系列相比,Smart系列不支持博途开发环境(使用STEP 7-MicroWIN SMART编程)、不支持Profinet通信(但支持Profibus);最多能扩展6个信号模块(EM)和1个信号板(SB)。在性能方面的确不如S7-1200系列,不过Smart系列比1200系列还要便宜,也有与之配套的HMI显示设备(Smart Line系列)、支持伺服/变频器驱动,性价比很高。Smart系列稳定可靠,价格便宜,在那些只需要较少的IO点数、没有太多通信要求、希望控制成本的场合,Smart系列PLC是个很不错的选择。

Smart系列CPU可以分为两大类:紧凑型(Compact)和标准型(Standard)。与标准型CPU相比,紧凑型CPU没有以太网接口、不支持MicroSD卡、不支持信号板(Signal Board)、不支持扩展信号模块(Expansion Module),仅能使用RS485接口进行编程,仅支持RS485的HMI(紧凑型CPU不支持的东西还是挺多的,不太建议使用紧凑型,除非你成本控制要求特别严)。

标准型CPU有一个以太网网口、支持MicroSD卡、支持信号板、支持扩展信号模块、支持实时时钟和数据日志,可以用以太网进行编程,可以连接以太网的HMI设备(除了不支持Profinet,其它功能还是蛮多滴)。

Smart系列CPU按照IO点数可以分为20点、30点、40点和60点,按照输出方式可以分为继电器输出型(R)和晶体管输出型(T)。

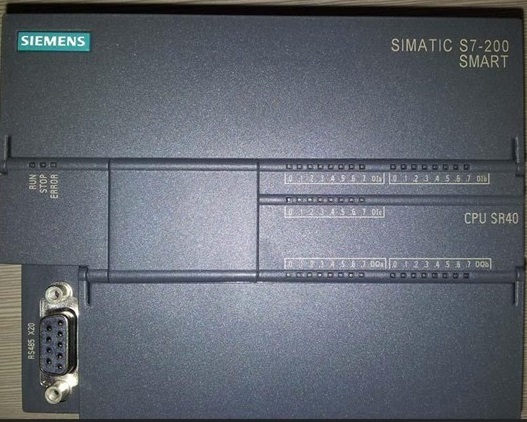

下面这张图是Smart系列PLC的CPU模块——CPU SR40:


Smart系列CPU的命名遵循如下规则:

比如上图中的"CPU SR40":大写字母"S"是"Stardard"的缩写,表示该产品是标准型;字母"R"是"Relay"的缩写,表示其输出方式为继电器,供电方式为交流电(AC);数字"40"表示其IO点数的总数为40个,输入/输出点的比例为3比2,因此该模块有24个输入点,16个输出点;

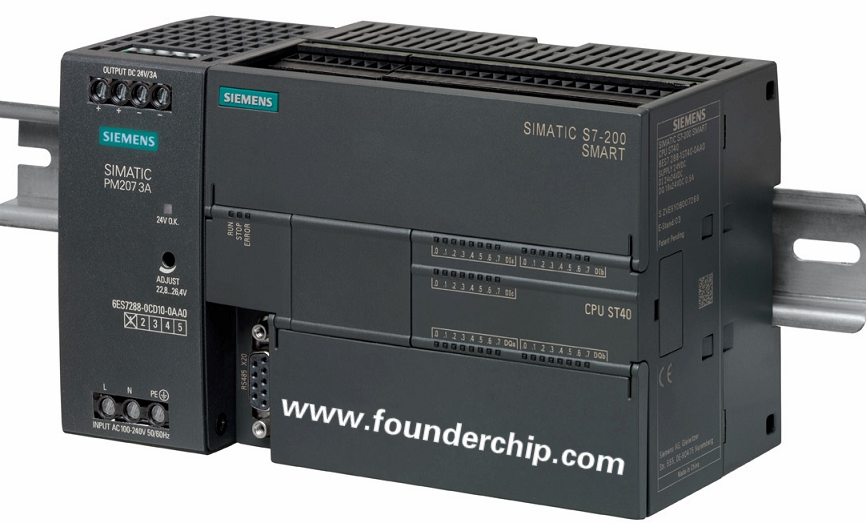

晶体管输出类型以字母"T"表示,比如"CPU ST40",字母"T"是"Transistor"的缩写,表示该产品为直流电源供电/晶体管输出型;

紧凑型CPU,其名称用"C"表示,比如"CPU CR60s":大写字母"C"是"Compact"的缩写,表示紧凑型;字母"R"是Relay的缩写,表示该产品为交流电供电/继电器输出型;末尾的小写"s"是"串口(serial)"的意思,表示该产品仅支持串口下载;

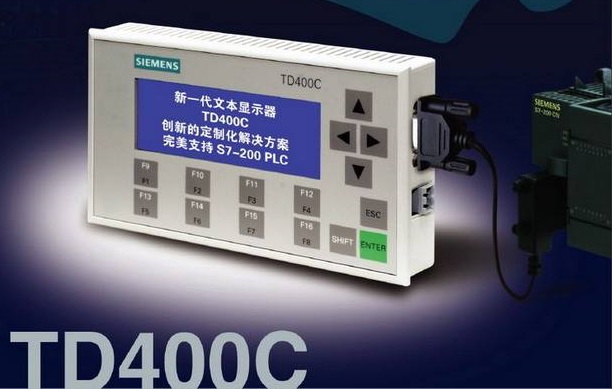

对于Smart系列紧凑型的产品,可以使用TD400C作为人机界面。TD400C使用RS485与Smart系列进行通信,仅支持文本显示,如下图:

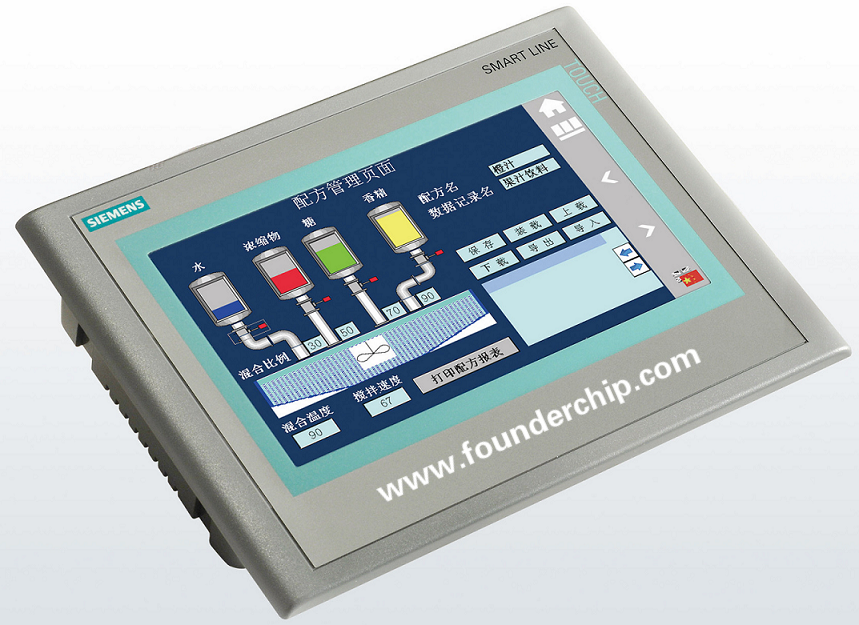

对于Smart的标准型产品,可以使用Smart Line系列触摸屏作为人机界面。Smart Line系列触摸屏包括7寸(800×480)和10寸(1024×600)两种,集成以太网口,可以与Smart标准型PLC进行通讯;支持Modbus RTU协议;支持图片显示,可用WinCC Flexible SMART进行组态,如下图:

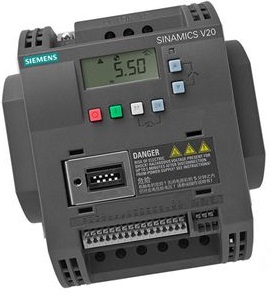

Smart系列PLC支持SINAMICS V20系列变频器和V90系列伺服驱动系统,这方面我们以后慢慢聊。


关于S7-200 Smart系列PLC就先聊到这里,后续会聊到CPU模块、电源模块、扩展模块、变频驱动及编程等。欢迎扫描下面的二维码关注我们。
