详谈西门子S7-200 Smart的ST40 CPU模块（内附接线图）

我们在前面的文章（认识西门子S7-200 Smart系列PLC）中对西门子S7-200 Smart系列PLC进行了总体的介绍，今天这篇文章，我们以ST40为例，来更深入的谈谈S7-200 Smart系列PLC的CPU模块。

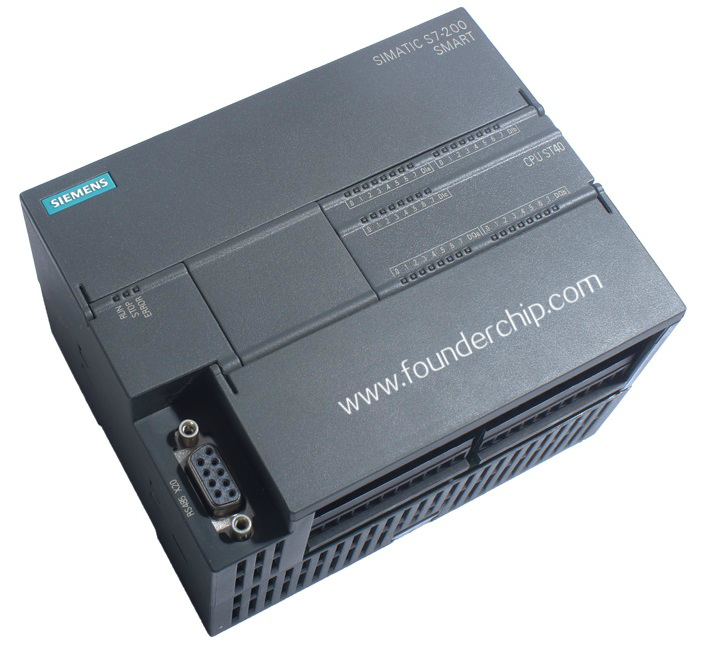

ST40的全称是"CPU ST40  DC/DC/DC"，其名称遵循S7-200 Smart系列PLC的命名规则：字母“S”表示“标准型”；字母“T”表示“晶体管输出”；“40”表示该模块总共有40个数字量输入/输出（IO）通道。由于输入/输出通道的比例关系为3:2，因此ST40有24个数字量输入（DI）通道，16个数字量输出（DO）通道；名称中第一个“DC”表示其供电方式为直流电（DC 24V）；第二个“DC”表示输入方式为直流电；第三个“DC”表示输出方式为直流电；ST40的外观如下图：

ST40模块的左下角是RS485的接口，编号为X20。其右边是一个端盖，掀开盖子可以看到两个接线端子，左边编号为X12，右边编号为X13。如下面这张图：

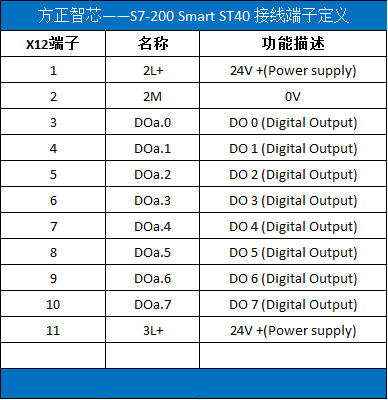

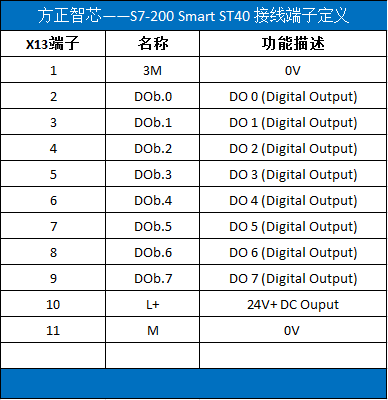

X12和X13是数字量输出的接线端子，其具体的针脚定义见下面两张表格：

X13的上方是一个微型SD卡插槽（Micro SD card），可以使用市面上通用的SD卡。

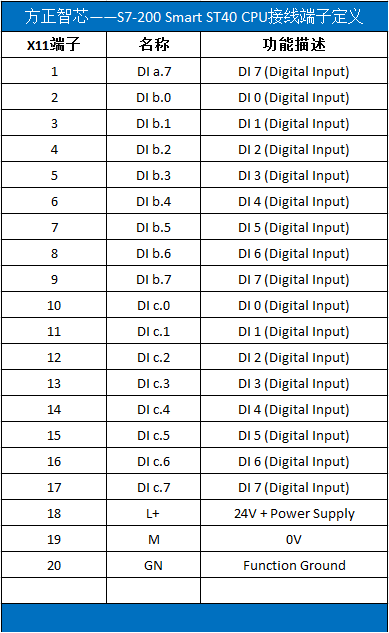

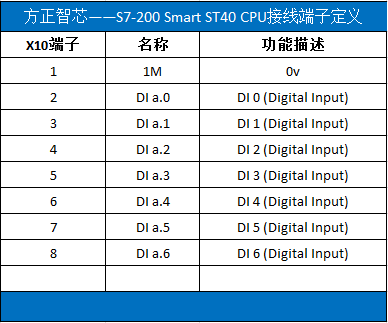

CPU ST40模块的上部分也有一个端盖，掀开后可以看到两个接线端子，左边编号X10，右边编号为X11，这是数字量输入和电源供电的地方。其中X11的18号端子为24V供电的正极，19号为负极，20号为功能性接地。具体的针脚定义见下面的表格：

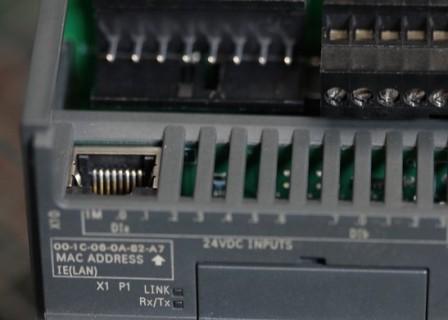

在X10的左边有个以太网的插口，可以用来连接以太网（注意：不是Profinet），如下图：

ST40 CPU模块的中央有个方形的盖板，可以用来插接信号板（Signal Board），可以看出其设计思路与S7-1200系列CPU是相同的。

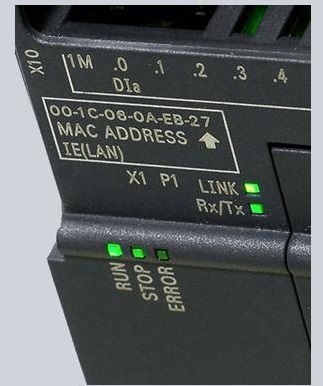

ST40 CPU模块提供了很多指示LED灯，用来指示CPU模块的状态。比如CPU的运行（RUN）、停止（STOP）、报错（ERROR）指示灯；数字量输入/输出指示灯；以太网网络链接（LINK）和数据传输（Rx/Tx）指示灯等；

下面这张图是ST40的接线示意图，从图中可以清楚的看到模块的供电、数字量输入、数字量输出及模块向外输出24V电源的接线方式。
