认识数字量安全输出模块-SM1226 F-DQ 4x24VDC

前的文章我们介绍了西门子S7-1200系列PLC的故障安全输入模块——认识数字量安全输入模块-SM1226 F-DI 16x24V DC,今天这篇文章,我们来介绍下S7-1200的故障安全输出模块——SM1226 F-DQ 4x24VDC。本文包括如下几个主题:

1、模块的外观及端子定义;

2、PM输出方式介绍;

3、用户数据空间;


图片由mohamed Hassan在Pixabay上发布,经适当修改用作本文封面

1、模块的外观及端子定义

SM1226 F-DQ 4x24VDC有四数字量输出通道,通道的输出类型为晶体管型,模块的外观如下图所示:

sm1226_F-DQ 4x24V DC.png

该模块的上下各有一个接线端子排,上面编号为X10,下面编号为X11。

每个端子排有11个接线端子,各端子的定义见下面的表格:

SM1226 F-DQ 4x24VDC 端子定义
端子编号
X10
X11
1
L+ /24V DC
无连接
2
M /24V DC
无连接
3
功能性接地
无连接
4
无连接
无连接
5
无连接
无连接
6
F-DQ a.0+ /P开关
F-DQ a.2+ /P开关
7
F-DQ a.0- /M开关
F-DQ a.2- /M开关
8
无连接
无连接
9
无连接
无连接
10
F-DQ a.1+ /P开关
F-DQ a.3+ /P开关
11
F-DQ a.1- /M开关
F-DQ a.3- /M开关

2、PM输出方式介绍

上面表格中的P开关和M开关是故障安全输出型模块的特点,与普通的输出模块有所不同。

作为故障安全型输出模块,SM1226 F-DQ 4x24VDC采用冗余设计,每输出通道有正负两接线端子,其内部各有一个开关。正极通道的开关称为P开关,负极通道的开关称为M开关;只有当P开关和M开关全部闭合时,通道的电路才能闭合,这种输出方式称为PM输出方式。如下图所示:


SM1226 F-DQ 4x24V DC每组通道的额定输出电压为24V DC,额定输出电流为2A;每组通道都有2个LED指示灯,其中:
第一个LED灯指示通道的状态:绿色点亮表示通道有输出,熄灭表示通道没有输出;
第二个LED灯指示通道的故障状态:熄灭为正常,红色常亮表示有故障,红色闪烁表示故障后再次准备就绪,可以重新集成;

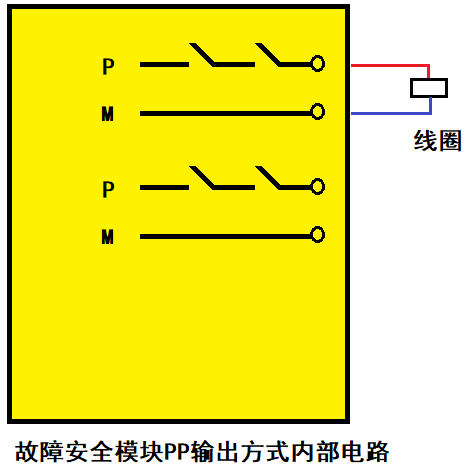

说明:除了上面介绍的PM输出方式,西门子故障安全输出模块还有一种称为PP输出的设计方式。PP输出方式是在正极有两个开关串联,负极没有开关,如下图所示:

PP ouput.png

3、用户数据空间

用户数据空间是可以在程序中使用的变量地址,与组态的起始地址有关。SM1226 F-DQ 4x24VDC的用户数据空间包括4个过程输出位和4个状态值位,假设该模块组态的起始地址为17,则相关通道对应的过程值和状态值如下表所示:

SM1226 F-DQ 4x24VDC用户数据空间示例
端子
过程值
状态值
F-DQ a.0
Q17.0
I17.0
F-DQ a.1
Q17.1
I17.1
F-DQ a.2
Q17.2
I17.2
F-DQ a.3
Q17.3
I17.3

要说明的是:在地址空间上,SM1226 F-DQ 4x24VDC总共占用6个字节的输入存储区和6个字节的输出存储区,里面包括包括了用户数据空间和故障安全的参数数据;

好了,关于西门子数字量故障安全输出模块SM1226 F-DQ 4x24VDC就先介绍到这里,更多相关文章可以查看【西门子故障安全系统】归档。
