基于Snap7使用C#编程访问西门子PLC系列教程(7)-存储区读写(二)

本文是Snap7软件包系列教程的第7篇,该软件包可以通过PC端编程访问PLC的数据,如果你对它还不太熟悉,请点击上方专辑(话题)查看之前的文章介绍。

上一篇文章我们介绍了用于数据块(DB)和过程输出映像区(Process Output Image,Q)的读写函数,今天这篇文章,我们来介绍下用于过程输入映像区和位存储区读写的函数,包括:

  1. EBRead();

  2. EBWrite();

  3. MBRead();

  4. MBWrite();


1、Snap7Client.EBRead()

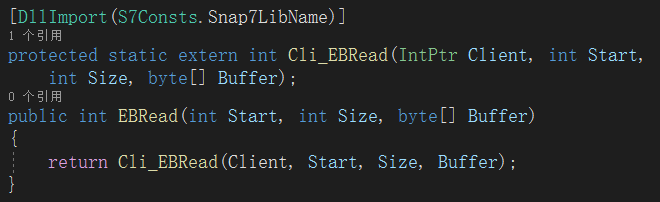

Snap7Client的EBRead()方法可以从服务器(PLC)读取过程输入映像区(Process Input Image)的数据,函数原型如下图:


该方法的参数如下:

Snap7Client.EBRead()参数列表
名称
数据类型
说明
Start
整数
要读取的起始地址
Size整数
要读取的字节数
Buffer字符数组
存放读取到的数据的数组

Snap7Client.EBRead()本质上是对ReadArea()方法进行封装,并且将参数Area 设置为 S7AreaPE;将参数WordLen 设置为S7WLBytes;

比如,要读取IB0~IB9的10个字节的数据,可以使用下面的代码:


2、Snap7Client.EBWrite()

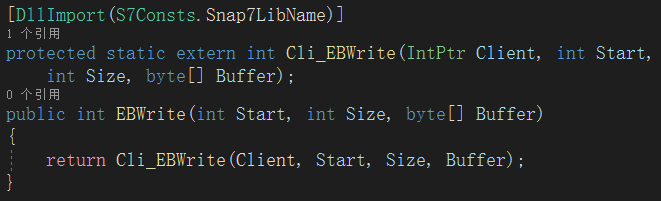

Snap7Client的EBWrite()方法可以将数据写入服务器PLC的过程输入映像区(Process Input Image),函数原型如下图:


该方法的参数如下:

Snap7Client.EBWrite()参数列表
名称
数据类型
说明
Start
整数
要写入的起始地址
Size整数
要写入的字节数
Buffer字符数组
存放写入数据的数组

Snap7Client.EBWrite()本质上是对WriteArea()方法进行封装,并且将参数Area 设置为 S7AreaPE;将参数WordLen 设置为S7WLBytes;

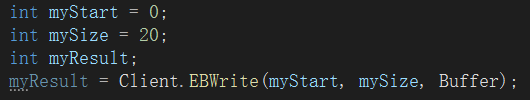

比如,要将20个字节的数据写入到IB0~IB19的地址范围,可以使用下面的代码:


3、Snap7Client.MBRead()

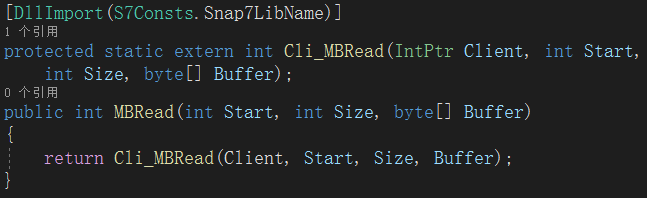

Snap7Client的MBRead()方法可以从服务器(PLC)读取位存储区(M)的内容,函数原型如下图:


该方法的参数如下:

Snap7Client.MBRead()参数列表
名称
数据类型
说明
Start
整数
要读取的起始地址
Size整数
要读取的字节数
Buffer字符数组
存放读取到的数据的数组

Snap7Client.MBRead()本质上是对ReadArea()方法进行封装,并且将参数Area 设置为 S7AreaMK;将参数WordLen 设置为S7WLBytes;

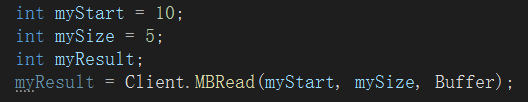

假设我们要读取MB10~MB14的5个字节的数据,可以使用下面的代码:


4、Snap7Client.MBWrite()

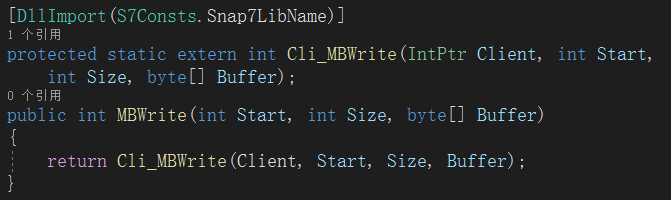

Snap7Client的MBWrite()方法可以将数据写入到服务器(PLC)位存储区(M)的指定地址,函数原型如下图:


该方法的参数如下:

Snap7Client.MBWrite()参数列表
名称
数据类型
说明
Start
整数
要写入的起始地址
Size整数
要写入的字节数
Buffer字符数组
存放写入数据的数组

Snap7Client.MBWrite()本质上是对WriteArea()方法进行封装,并且将参数Area 设置为 S7AreaMK;将参数WordLen 设置为S7WLBytes;

假设我们要将数据写入到MB5~MB9的5个字节中,可以使用下面的代码:


好了,关于Snap7Client对于过程输入映像区及位存储区的读写函数就先介绍到这里,后续文章会介绍定时器和计数器的读写。
