怎样理解西门子故障安全模块的关断测试与接通测试?

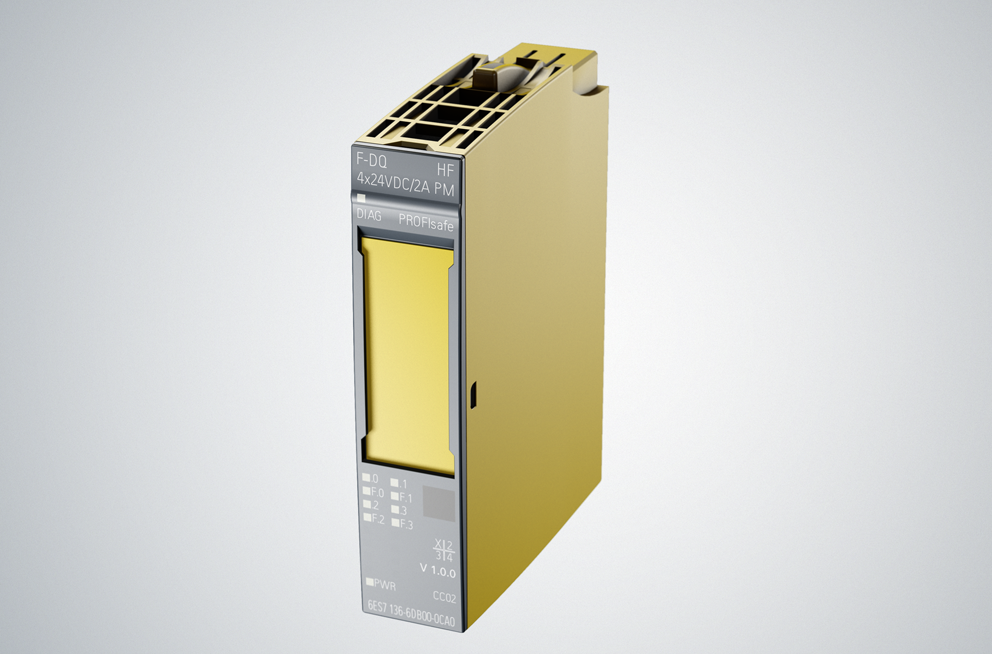

故障安全模块的安全等级高于普通模块,具有很强的自我诊断功能。我之前曾遇到一个ET200SP的F-DQ模块,它的2号通道总是报故障"对地短路",即便通道没有接线的情况下也是如此。这个模块是怎么检测到故障的呢?今天这篇文章,我们来谈谈故障安全输出模块的关断测试和接通测试,及接通测试中的半接通测试。

注意:这些特性只有故障安全数字量输出模块才具有。


1、关断测试(Dark Test)

关断测试是在模块的输出通道已经激活,即输出信号值为1的情况下进行的。如果此时通道外部已经连接负载,比如接触器,则接触器处于吸合状态。

在关断测试中,模块会发出极短的脉冲信号断开通道的内部开关,并回读信号状态。如果信号正常,则表明通道开关工作正常;如果信号错误,则会发送诊断错误报告。由于关断测试的脉冲信号时间很短,开关断开后又快速闭合,因此通道外部的负载感觉不到内部开关有断开的过程。

故障安全输出模块的通道有PP开关和PM开关两种,我们来分别介绍下。

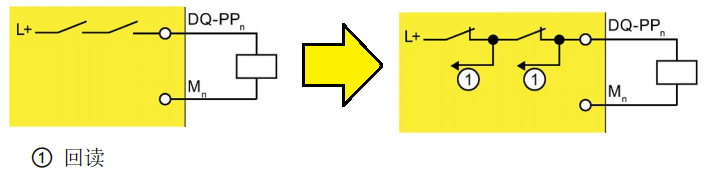

在PP开关的关断测试中,模块先断开最后一个P开关,然后回读;如果信号正常,则关闭最后一个开关,断开前一个开关,然后回读。如下图所示:

PP switch test.png

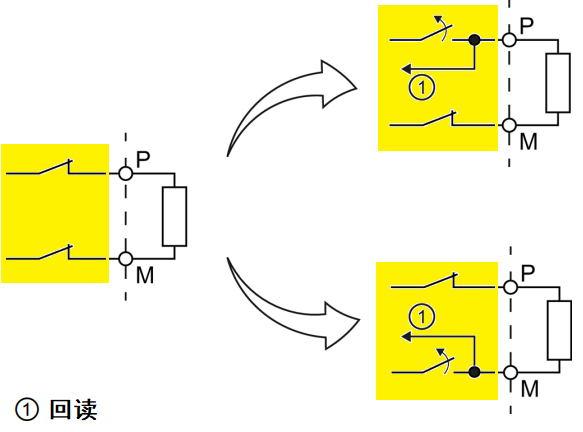

在PM开关的关断测试中,模块先断开P开关,然后回读;如果信号正常,则闭合P开关,并断开M开关,然后回读信号。如下图所示:

PM switch.png

说明:应正确设置断开测试(dark test)的最大回读时间,过长的回读时间可能会导致通道外部负载断开的情况。

2、接通测试(light test)

接通测试在模块的输出通道未激活,即输出信号值为0的情况下进行的。

在接通测试中,模块会发送极短的脉冲信号使内部的开关闭合,并回读信号。如果在最大回读时间内没有得到正确的信号,则会发送诊断报警,通道被钝化。由于接通测试的脉冲信号持续时间很短,不足以引起其外部连接的执行器动作。

在PP开关的接通测试中,两个PP开关同时闭合,并进行信号回读。如下图所示:

PP switch light test.png

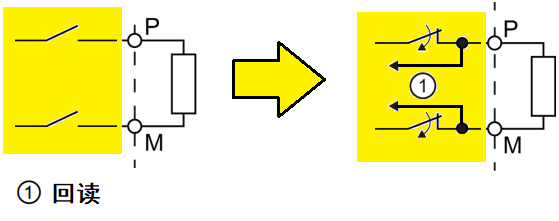

在PM开关的接通测试中,P开关和M开关同时闭合,并进行回读,如下图所示:

PM switch light test.png

在接通测试(light test)中,整个回路会短时闭合,因而有电流流过。接通测试可以用来检测通道的断线。

说明:应正确设置接通测试(light test)的最大回读时间,过长的回读时间可能会导致通道外部负载接通的情况。

在具有PM开关的输出模块中,还有一种测试方式,英文名称为“switch on test”,我把它翻译为“半接通测试”。

半接通测试的工作原理是这样的:

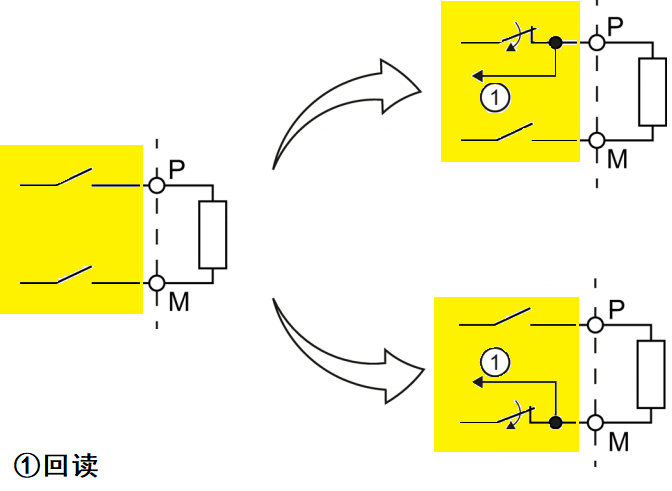

在输出通道未激活(输出值为0)的情况下,P开关和M开关在极短的时间内交替接通并进行信号回读,如下图所示:

pm switch -switch on test.png

半接通测试的过程整个电路没有闭合,负载不会得电。该测试可以检测出通道的正极短路或负极短路(对地短路)。我之前的那个模块应该就是在半接通测试中发现对地短路的。

好了,关于西门子故障安全数字量输出模块的关断测试、接通测试及半接通测试就先介绍到这里。
