西门子SCALANCE X工业以太网交换机概述

交换机是工业以太网的关键元件,它可用于数据交换、构建不同拓扑网络、划分虚拟局域网,有的甚至还具有路由功能,可跨子网进行数据交换。今天这篇文章,我们来介绍西门子SCALANCE X系列工业以太网交换机。


根据交换机工作在OSI网络参考模型的层级及是否具有管理功能,SCALANCE X交换机可分为三种:

①二层非网管型交换机;

②二层网管型交换机;

③二/三层网管型交换机;

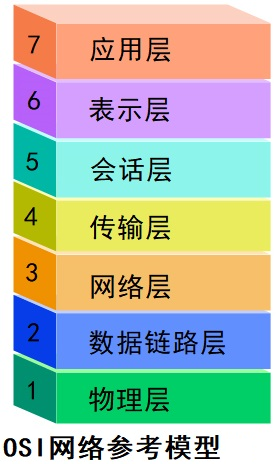

这里的“二层”是指OSI网络参考模型的第二层,即“数据链路层”。“三层”是指OSI网络参考模型的第三层,即“网络层”。OSI网络参考模型如下图所示:


1、二层非网管型交换机

二层非网管型交换机是一种即插即用的设备,不能使用软件进行配置,通常在小型网络中应用。它设计紧凑,节省空间,价格相对便宜,支持总线型和星型拓扑结构,是一种低成本的解决方案。

具体产品包括:SCALENCE X-000系列、XB-000系列、XB-100系列、XC-100系列、XR-100WG等。
XB是塑壳产品,即塑料外壳,工作温度在0~60℃之间;
XC是旗舰产品,它前面是塑料外壳,后面是金属外壳,工作温度在-40~70℃之间;
XR是19寸机架型产品,采用交流供电,模块化设计;

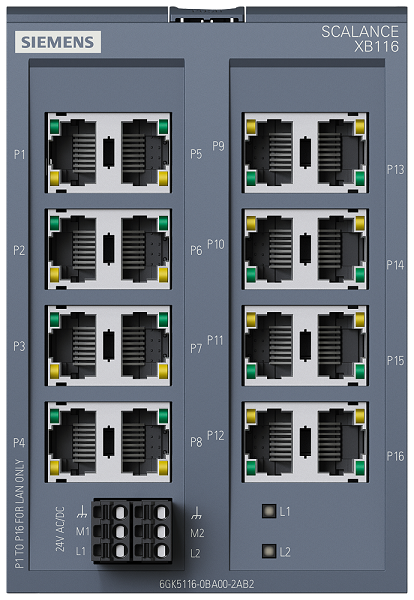

下面这张图是XB116非网管型交换机的外观:

SCALANCE XB116 unmanaged.png

其中“XB116”的第一个“1”表示XB100系列,“16”表示它具有16个网口;

2、二层网管型交换机

二层网管型交换机可使用西门子SINEC NMS软件进行配置,可划分虚拟局域网(VLANs),可通过代理SNMP或CLI命令、SSH远程访问。可构建不同的网络拓扑结构(比如冗余环网),可使用信号触点进行监控和分析,可使用C-PLUG保存配置信息。当交换机出现故障时,将C-PLUG插入到新交换机中可实现快速维护,减少停机时间。

具体产品包括:XB-200、XC-200、XP-200、X-300、XR-300、XM-400及XR-500系列。

名称中的“XB”、“XC”、“XR”前面介绍过。“XP”是高防护等级(IP65)产品,它的工作温度范围为:-40~85℃。

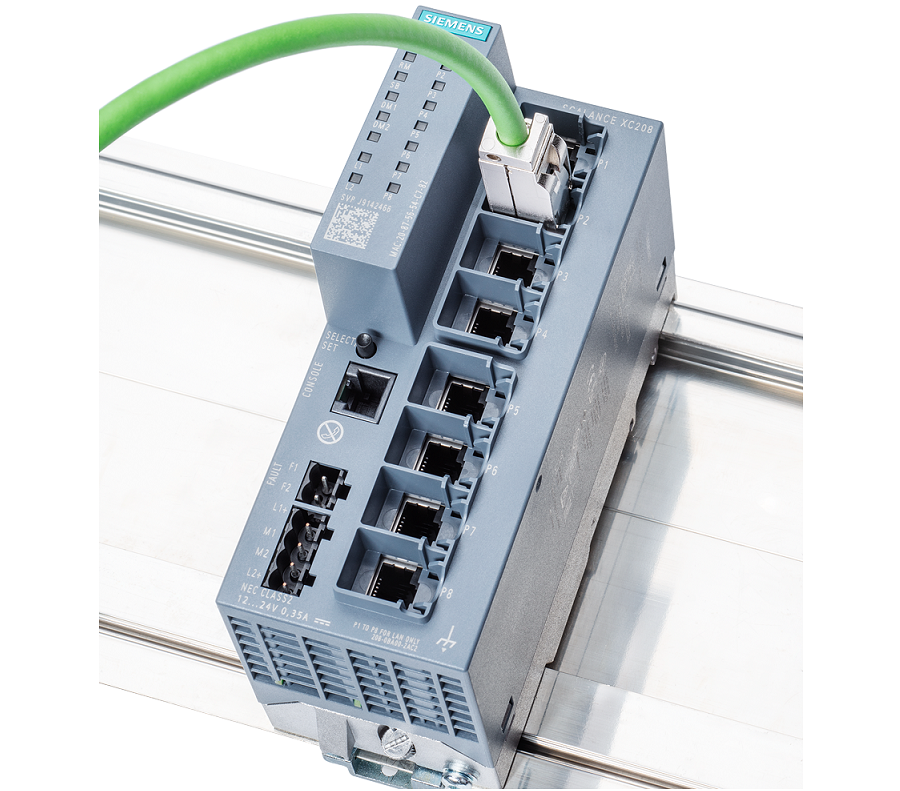

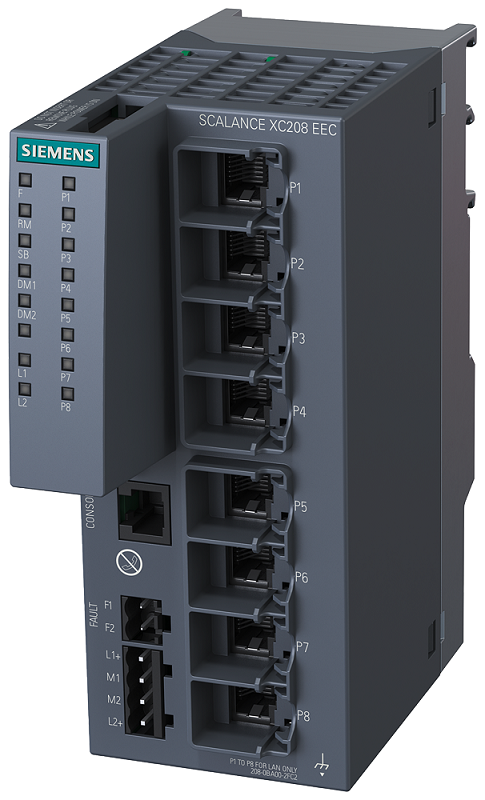

下面这张图是XC208的外观,它是XC200系列,具有8个网口;

Scalance XC 208.png

3、二/三层网管型交换机

二层/三层网管型交换机具有二层网管型交换机的所有优点,除此之外,它还可以工作在第三层(网络层),具有路由功能和跨子网通信的功能,适用于大型、高性能网络。

具体产品包括XM-400和XR-500。

“XM”系列的模块可进行扩展,下面这张图是XM408和扩展模块PE408。

SCALANCE XM408-8C with Port Extender PE40.png

好了,关于西门子SCALANCE X系列交换机就先介绍到这里。
