想打造智能家居?来认识下树莓派吧

自从一年前好朋友送了我一个树莓派(Raspberry PI),我就深深的喜欢上了这个只有手掌大小的小电脑。树莓派与普通个人电脑(PC)不同,它可以连接很多外围设备,比如:按键、LED灯、摄像头、声呐传感器、红外传感器、音箱、电机等。智能时代的到来,树莓派无疑是打造智能家居产品的首选。今天这篇文章,我们就一起来认识下树莓派吧。

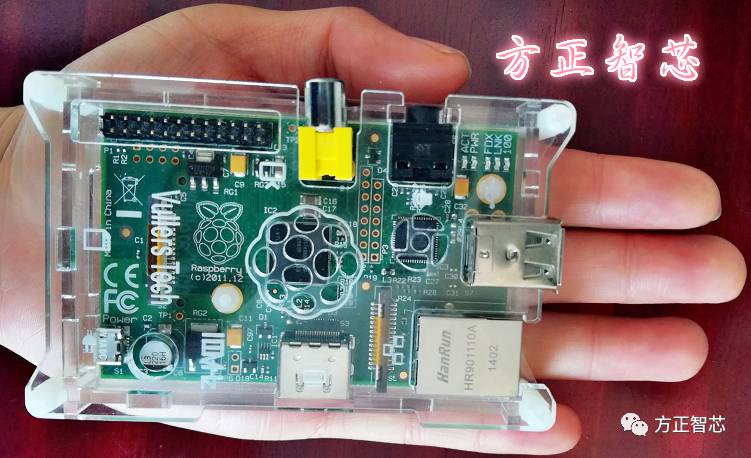

树莓派的英文名称为:Raspberry Pi ,它是由英国剑桥大学埃本.阿普顿(Eben Epton)联合树莓派基金会发售的一款微型电脑。树莓派的个头很小,但却有普通电脑的所有功能,可以上网,看电影,打游戏,处理文档,而且很重要的,可以编程。下图是我的树莓派的照片,是不是很小巧玲珑?


迄今为止,树莓派已经有三代产品。我手里这个树莓派,是一代B型,生产于2011年(发售于2012年)。它使用的是ARM-1176JZF-S单核CPU,主频700MHz;内置256MB内存(2012年10月15日以后发售的B型机内存为512MB);有两个USB端口和一个100M的RJ45以太网接口;有1个SD/MMC/SDIO接口;1个3.5mm音频插孔;1个HDMI高清视频接口和1个RCA视频接口;另外,很重要的,它有1个26针脚的编程扩展口,该接口支持普通IO输入、SPI总线、I2C总线和串行(UART)总线。

编程接口是我们利用树莓派进行各种智能控制的主要部件,将会在以后的文章中详细介绍。

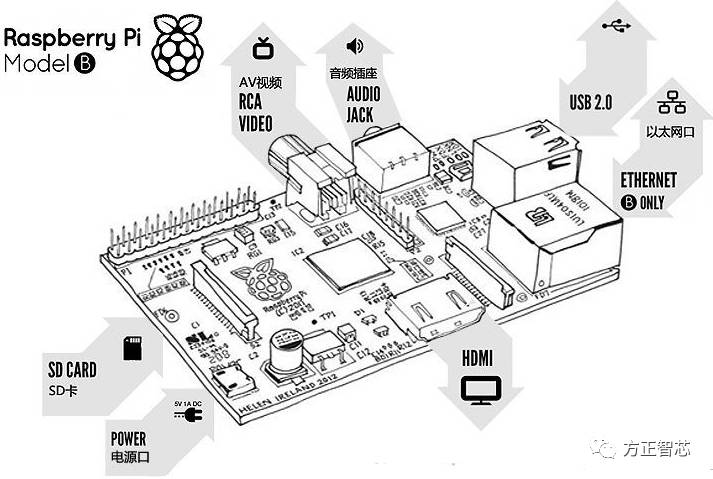

下图是一代B型机各部件的说明:

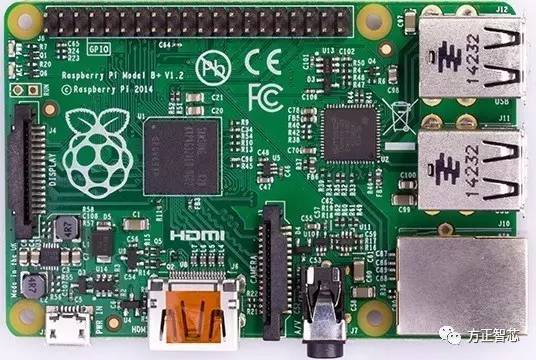

2014年树莓派推出了一代机B+型号,如下图:


与B型机相比,B+型号的编程接口增加至40针;取消了RCA视频接口;USB接口增加至4个;用微型SD卡(Micro SD)取代了原来的标准SD卡;有更低的系统功耗。在CPU、内存、HDMI等其它方面与B型机保持一致。

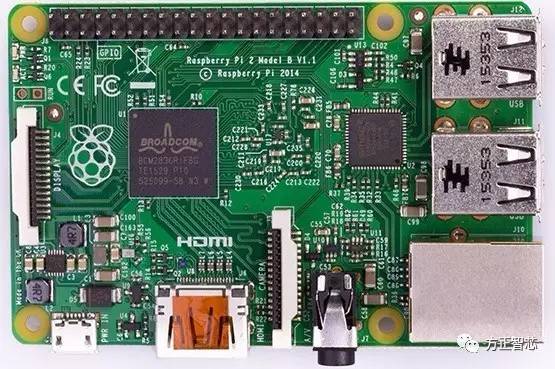

2014年年底,树莓派官方推出了二代B型机,并于2015年2月取代了其一代B+型产品。二代B型机如下图:


二代B型机使用了ARM A7四核CPU,主频900MHz;系统内存(RAM)增加至1G;其它方面与一代B+型相同。

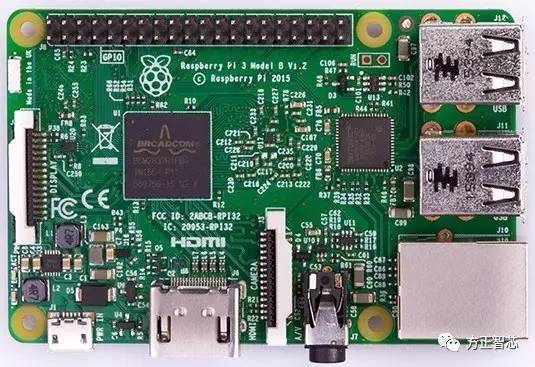

时隔一年,2015年年底,树莓派官方推出了第三代B型机,并于2016年2月取代了二代B型机。三代B型机如下图:


与第二代产品相比,三代机采用了ARM V8的四核64位CPU,其工作频率可达1.2G Hz;内置802.11n无线网卡;内置蓝牙4.1及低功耗蓝牙;其它方面与二代B型机相同(比如:1G内存;4个USB;40个编程针脚;HDMI视频接口及RJ45以太网接口等),其售价在人民币300元左右。

树莓派官方近日公布数据表示,自2012年正式发售以来,树莓派的全球销量已经突破了1250万,成为仅次于微软Windows、苹果Mac系统的第三大计算机平台。这个只有手掌大小的小型计算机,正在以其独特的方式改变着人类的生活。以后的文章中我们将会陆续介绍树莓派的相关知识,如果你也很喜欢智能控制,欢迎关注我们的原创文章。
