如何使用SM1278 IO-Link Master模块

前面的文章我们介绍了IO-Link协议、IO-Link接口及IO-Link设备的工作原理。今天这篇文章,我们来认识下S7-1200系列PLC的IO-Link Master(主管)模块——SM1278。


SM1278 4xIO-Link Master是一个具有四个接口(Port)的模块,它既可以作为通信模块来使用,也可以作为数字量信号模块来使用。模块的每一个接口都有三种工作模式:IO-Link通信模式、24V数字量输入(DI)模式和24V数字量输出(DO)模式。

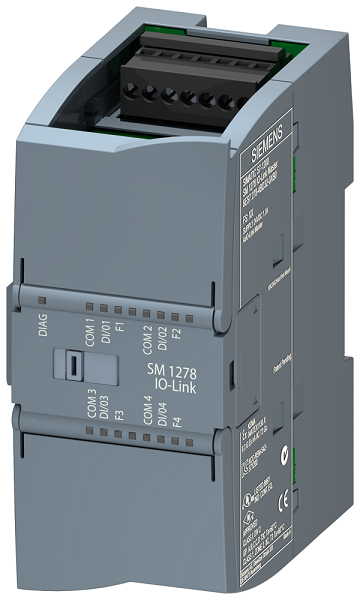

SM1278 4xIO-Link Master的外观如下图:

Sm1278_IO-Link Master.png

模块的中部是LED指示灯,包括一个诊断指示灯“DIAG”和四组接口状态指示灯,每一组接口指示灯包括三个LED:COM、C/Q和F。

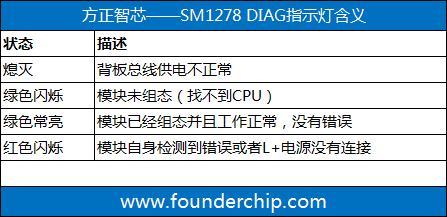

模块诊断指示灯DIAG的含义如下:

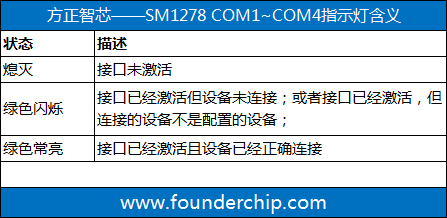

接口指示灯COM1~COM4的含义如下:

SM1278_COM_LED.PNG/

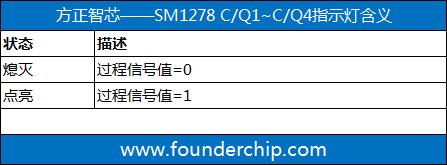

在标准IO模式下,指示灯C/Q的含义如下:

SM1278_DIQ_LED.PNG/

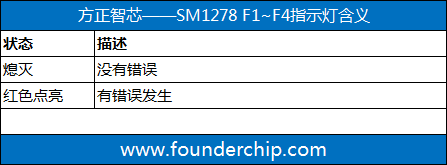

F指示灯用来指示错误状态,其含义如下:

SM1278_F_LED.PNG/

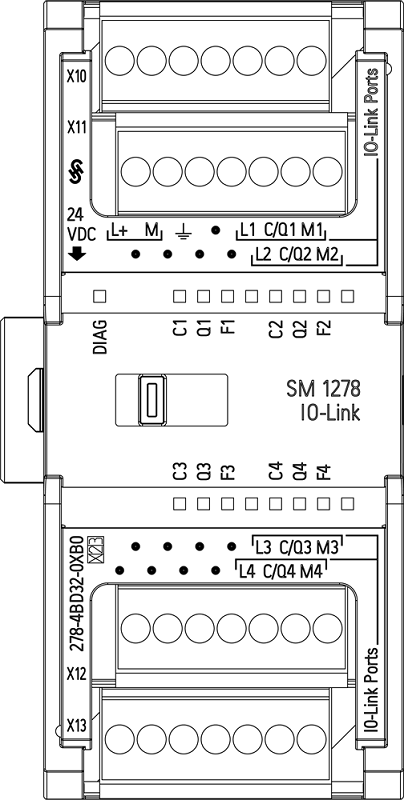

SM1278 4xIO-Link Master上下各有两个接线端子排,上面两个编号为X10和X11,下面两个编号为X12和X13。如下图:

sm1278_io_link2.png/

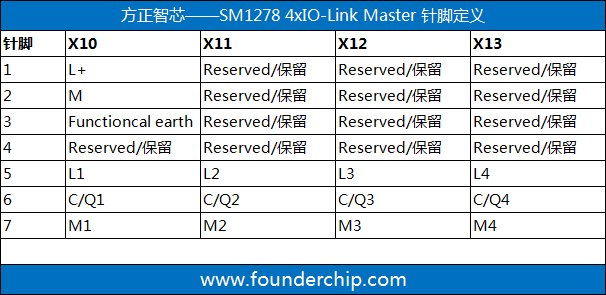

每个端子排有7个接线端子,各端子的定义如下:

SM1278_pin_def.PNG/

其中:

X10-1为24V正极,用来给模块供电;

X10-2为24V负极;

X10-3为功能性接地;

SM1278的IO-Link接口类型为A型(Port Class A),X10-5(L1)为24V电源正极,用来给IO-Link设备供电;X10-6(C/Q1)为IO-Link通信线;X10-7(M1)为24V电源负极;其它接线端子的定义与X10类似;

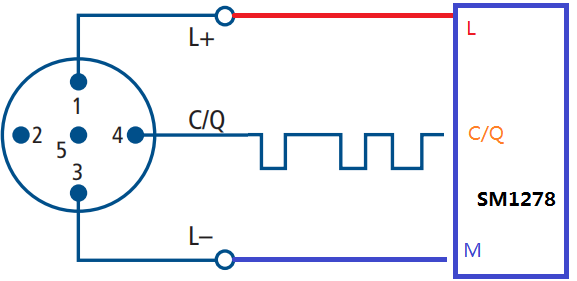

在IO-Link通信模式下,SM1278 4xIO-Link Master连接IO-Link Device的接线方式如下图:

SM1278_wriing.png/

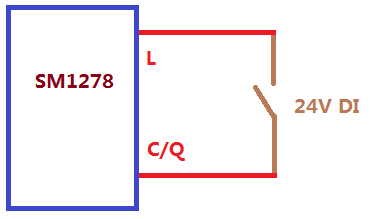

在数字量输入(DI)模式下,SM1278连接数字量开关的接线原理图如下:

SM1278_wriing_DI.png/

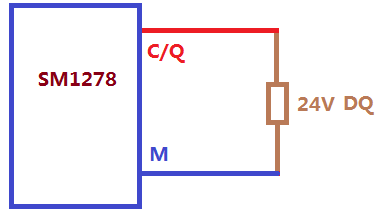

在数字量输出(DQ)模式下,SM1278连接数字量继电器的接线原理图如下:

SM1278_wriing_DQ.png/

好了,关于SM1278 4xIO-Link模块就先介绍到这里。欢迎扫描下方的二维码关注我们的微信公众号。
