北岛夜话西门子PLC的编程是从硬件组态开始的。自动化/调试工程师根据电气图纸或实际硬件信息进行组态，然后编写程序。如果项目使用的硬件比较多，这样做也是要花费不少时间。今天这篇文章想给大家介绍两种能快速组态的方法，可以获取站点的硬件组态。对于已经完成的项目，还能上传程序、变量表等信息。
1、快速组态

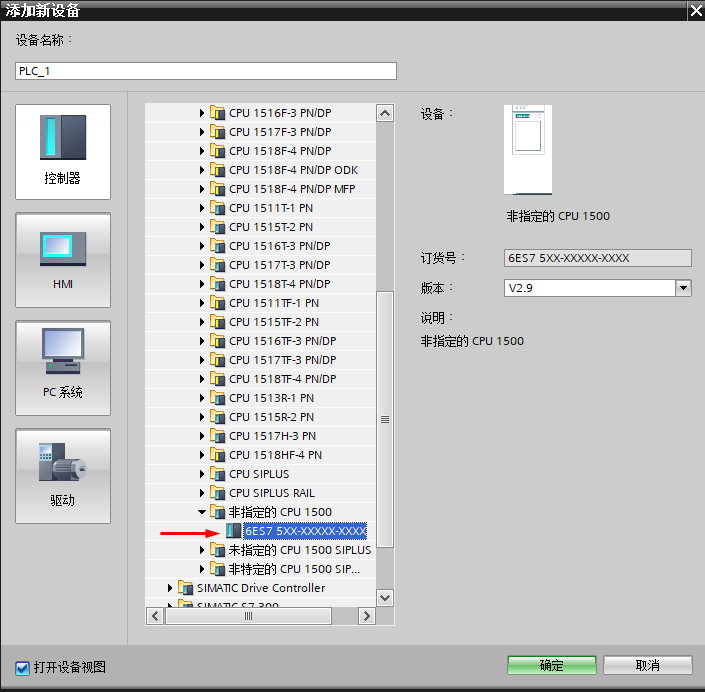

假设项目中使用的是S7-1500系列PLC，我们在博途环境下新建项目，双击项目树“添加新设备”节点，在弹出的对话框中选择“控制器”→“CPU”→“非指定的CPU 1500”，如下图所示：

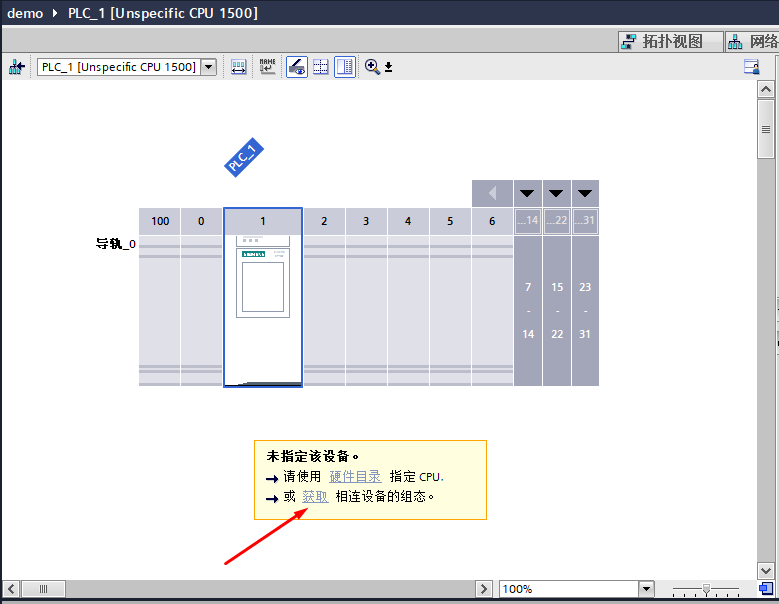

单击“确定”按钮。新添加的CPU如下图所示：
此时CPU是白色的，没有任何站点信息。

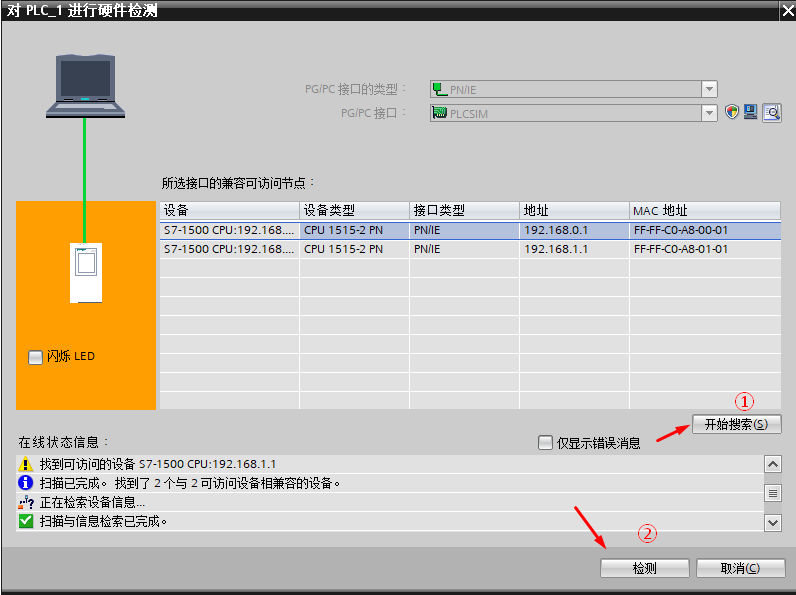

单击图片下方的“获取”链接，在弹出的对话框中单击“开始搜索”按钮，系统会自动搜索所连接的CPU（需要提前连接网线）。搜索完成后，单击“检测”按钮，系统会自动上传CPU中央机架上所有模块的信息，如下图所示：

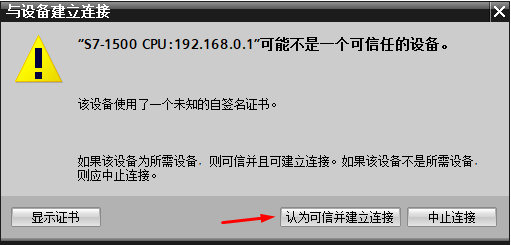

如果在上传之前出现如下对话框，单击“认为可信并建立连接”按钮即可。
对于S7-1200，有同样的操作方法。
以上方法是对CPU的中央机架而言的。很多时候项目中还有分布式子站、驱动等，下面介绍如何上传这些站点信息。

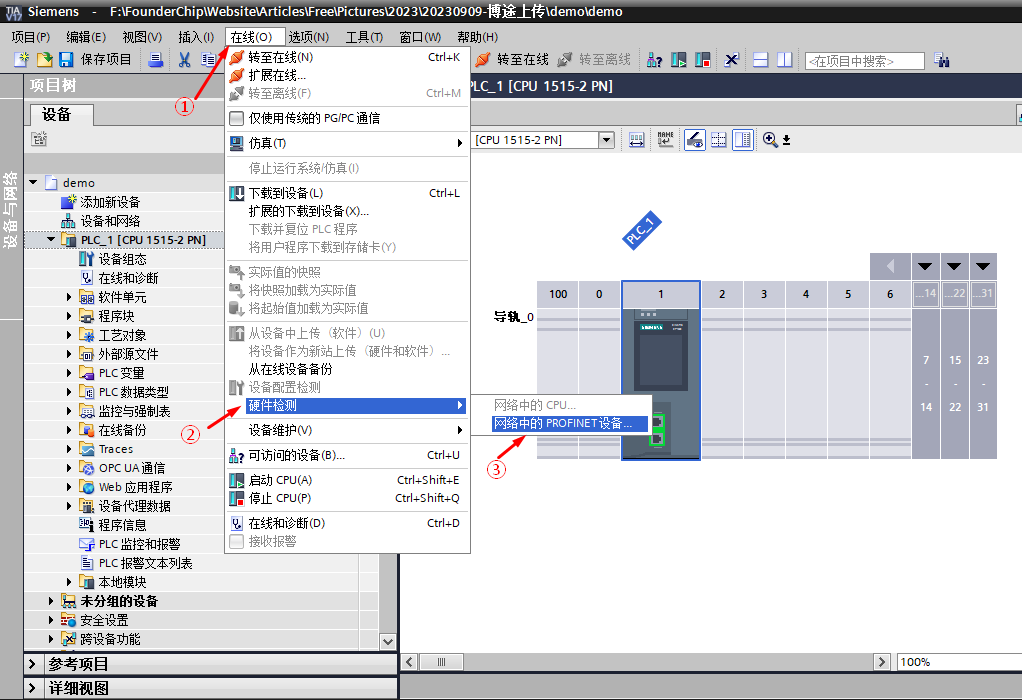

在左侧项目树选中项目，单击菜单栏“在线”→“硬件检测”→“网络中的PROFINET设备”，如下图所示：
在弹出的对话框中会列出所有检测到的PROFINET设备，勾选想要上传的设备并单击“添加设备”按钮即可，如下图所示：
2、站点信息上传
站点信息上传与快速组态有类似的地方，但不完全相同。它不仅仅可以上传硬件信息，还可以上传PLC的程序、变量、用户自定义数据类型等信息。

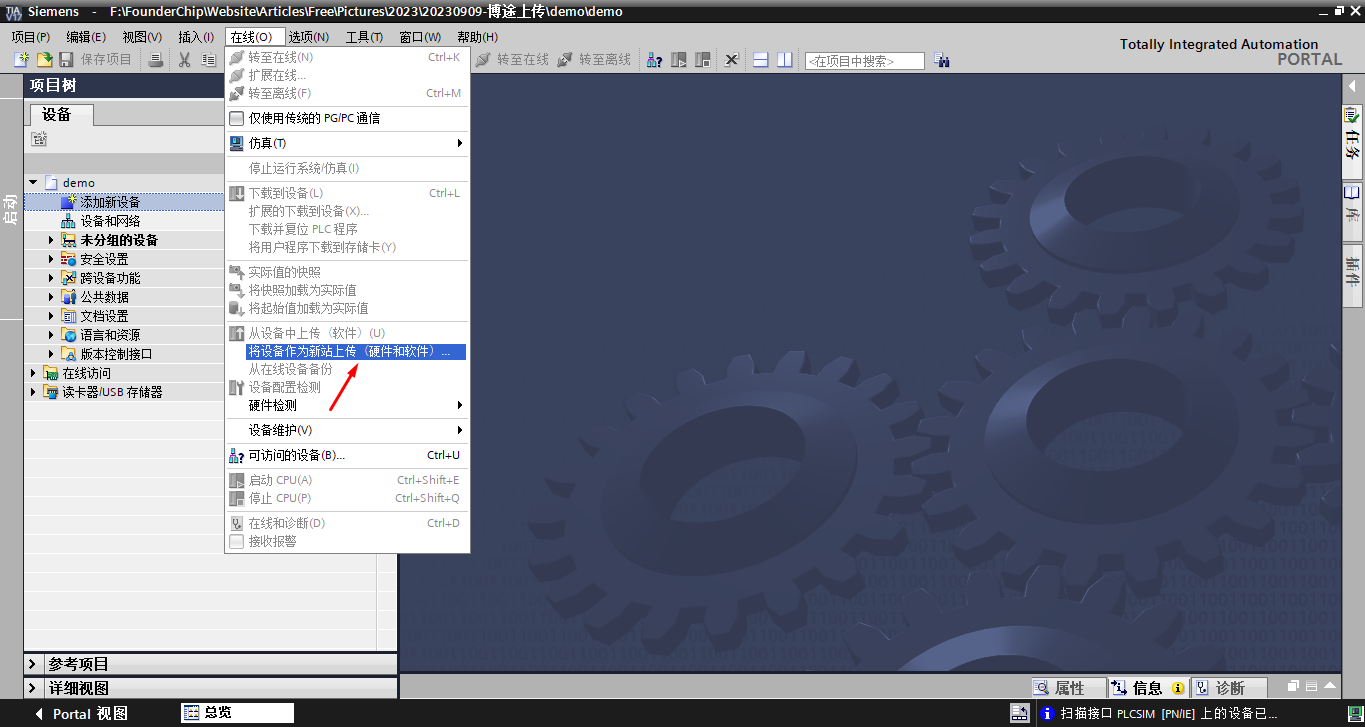

首先在博途环境下新建空白项目，单击菜单栏“在线”→“将设备作为新站上传（硬件和软件）”，如下图所示：

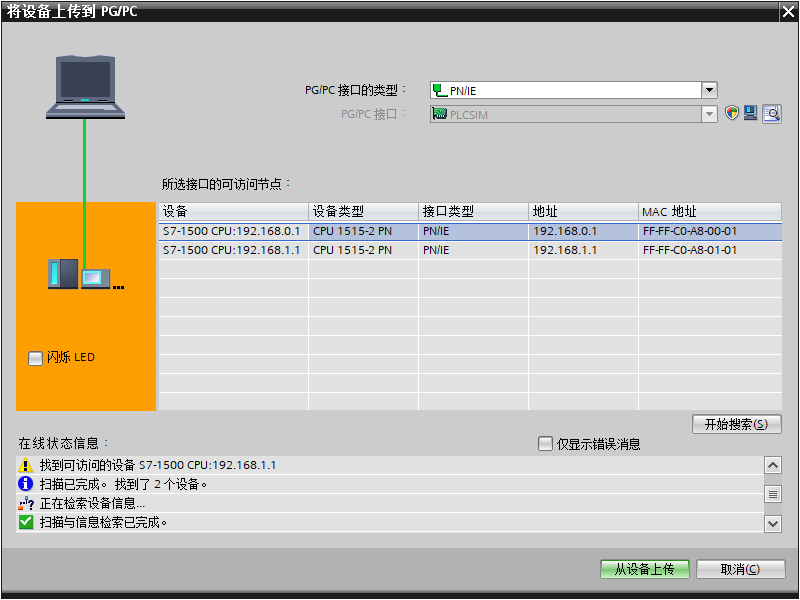

在弹出的对话框中单击“开始搜索”按钮（需要联网），选中搜出的设备节点，单击“从设备上传”按钮，即可将设备的硬件/软件上传到PG/PC，如下图所示：
对于已经组态密码的设备，需要先输入正确的密码才能上传。
好了，关于博途环境下站点的上传及快速组态就先介绍到这里。
