怎样在博途环境下快速组态拓扑结构?

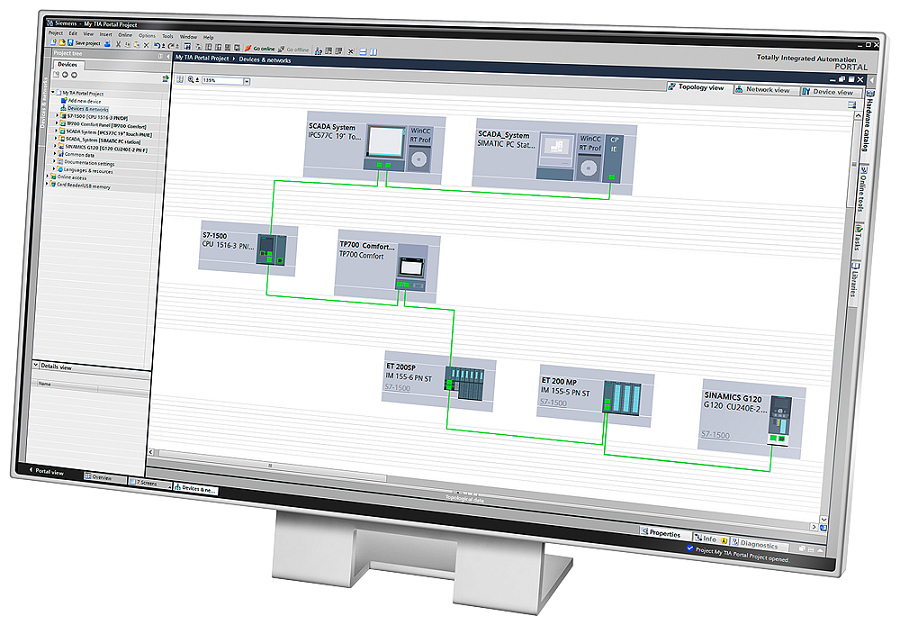

西门子博途的硬件组态界面有三种视图:设备视图、网络视图和拓扑视图。设备视图用来组态具体的模块信息,比如:CPU模块、接口模块、信号模块等的属性。网络视图用来组态CPU与分布式I/O子站、人机界面(HMI)等之间的连接信息。拓扑视图用来组态各子站之间的拓扑信息。拓扑结构一旦确定,端口与端口之间就变成一一对应关系,如果插错端口CPU会报错提示的。组态拓扑结构的好处在于:当某个子站出现故障,更换同类型的子站后,CPU会自动分配其设备名称,无需再次手动分配。这类似于“即插即用”功能,可减少停机时间。今天这篇文章,给大家介绍下如何快速组态拓扑结构。


项目调试初期电气、网络物理上已经连接完成,此时可以按照上一篇文章《怎样在博途环境下快速组态及上传站点信息?》介绍的方法快速组态硬件,然后完成网络连接,分配设备名称打通PROFINET网络。然后转到“拓扑视图”,此时拓扑视图中没有组态信息,如果手动去完成各个端口的拓扑连接,耗时较长。这种情况下可以单击拓扑视图下方的“拓扑比较”,在拓扑比较选项卡中单击“比较离线/在线”,如下图所示:


系统会显示出离线(左侧)和在线(右侧)的拓扑信息。上图中离线的拓扑信息为空白,但是在线的拓扑信息已经完全获取到了。

此时我们可以选中要更新的模块,右键单击,在弹出的菜单中选择“应用”→“使用所选项”(也可以根据需要选择“应用所有”),如下图所示:


然后单击“同步”图标,将在线的拓扑信息同步到离线中,如下图所示:


同步完成后,可以看到离线与在线的拓扑信息已经完全一致了,如下图所示:


此时将项目转到离线状态,再次下载硬件组态,拓扑信息就会生效了。

说明:

①拓扑结构组态不是必须的,如果用不到可以不组态;

②如果基于交换机组态拓扑网络,必须使用支持LLDP协议(链路层发现协议)的交换机;

好了,关于在博途环境下快速组态拓扑结构就先介绍到这里。
