西门子SCL编程实例——模拟量输入信号处理

我之前写过很多模拟量相关的文章,比如:

怎样将模拟量的信号值转换成工程量值?

正确使用S7-200 SMART模拟量输出指令库

S7-200 SMART怎样添加和使用模拟量指令库?

李工谈工控-为什么模拟量转换正常值的上限为27648?

今天这篇文章,我们在博途平台下用SCL语言编写一个模拟量输入信号处理的函数块,它可用于S7-1200/1500系列PLC。


在博途开发环境下新建项目,添加新设备——CPU 1515-2PN。

在项目树的“程序块”中双击“添加新块”, 在弹出的对话框中选择“函数块”,命名为FB5023_analogInput,语言选择SCL,如下图所示:

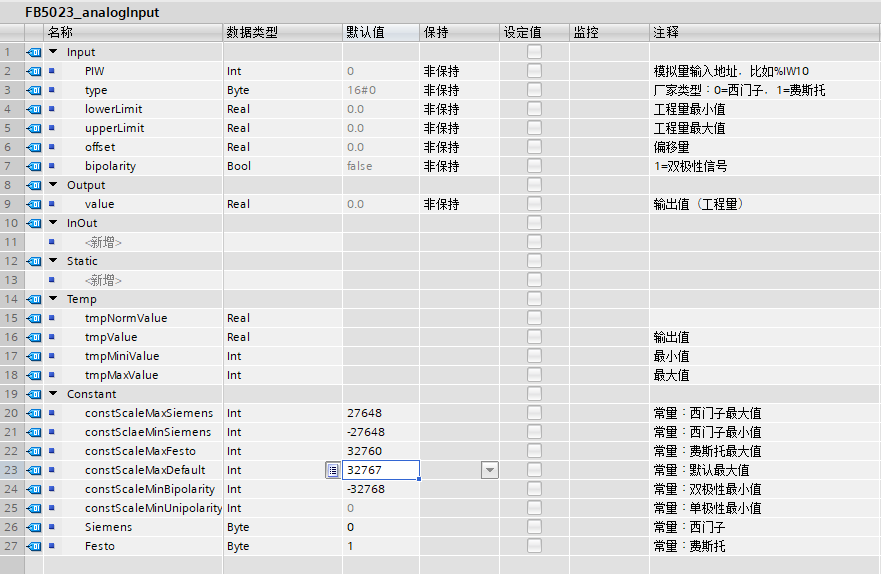

在函数块FB5023中声明变量及常量如下图所示:

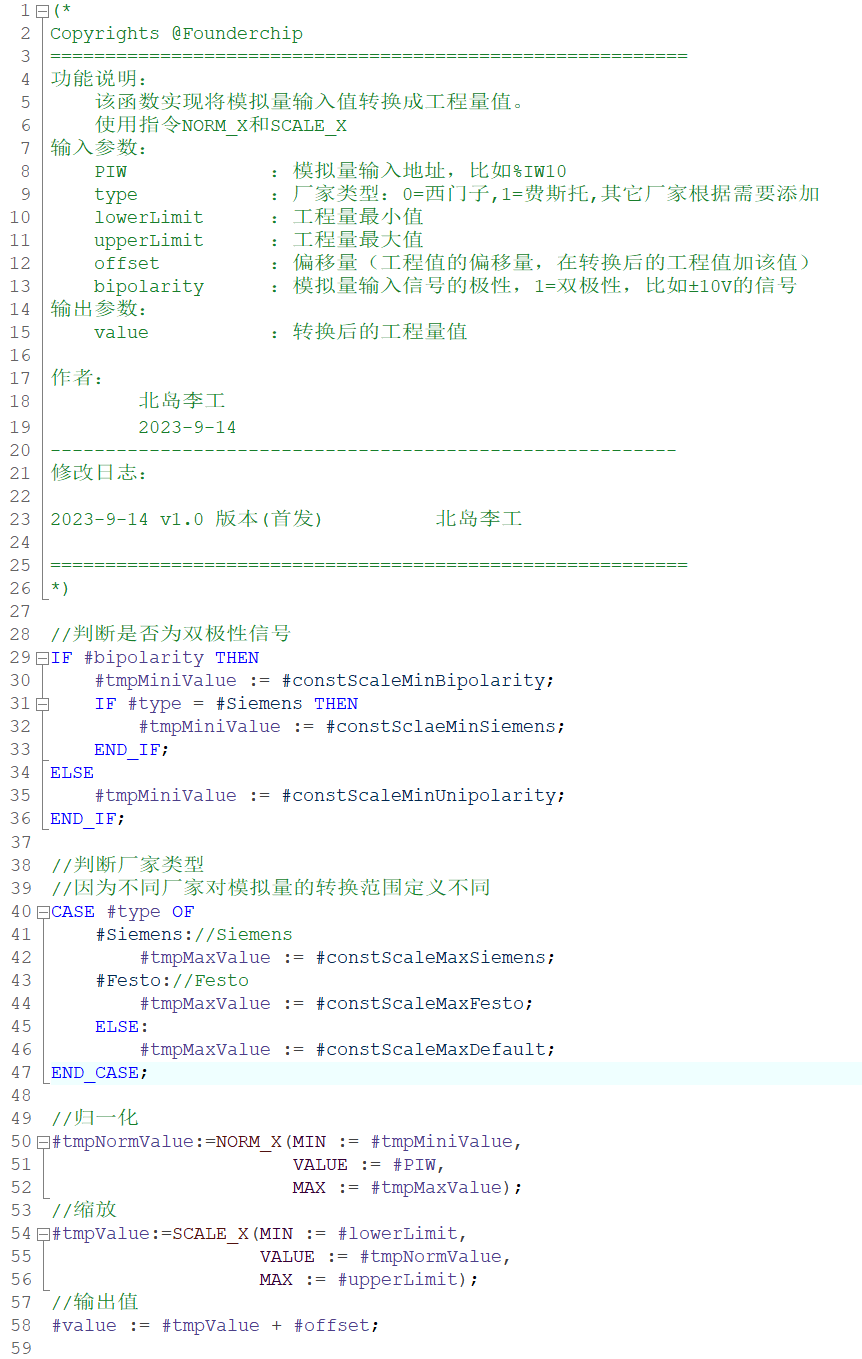

编写代码如下:


在该函数中使用归一化指令和缩放指令,详见文章:

西门子SCL编程入门教程连载(9)-NORM_X和SCALE_X指令

关于模拟量转换值的上下限,若有所不同,可创建新的常量,根据需要修改。

好了,关于SCL语言编写的模拟量输入信号处理函数就先介绍到这里。如果你有任何问题,欢迎留言。
