复杂数据类型(3)——基于汇川AM系列控制器的结构化文本语言编程

上一篇文章我们介绍了枚举和联合体两种复杂数据类型，今天这篇文章我们来介绍别名、子集、引用和指针。

1、别名

别名是给一种数据类型另起一个名字，其语法为：

TYPE

<别名> : <基类型>

END_TYPE

其中：“基类型”可以是基本数据类型，也可以是复杂数据类型。

比如：假设经常用到含有100个整数的数组，则可以给它起个别名 typeArray100。

打开InoProShop，新建项目，选择控制器AM521-0808TN。

在开发环境左侧的“POUs”（或设备树的“应用”）单击右键，在弹出的菜单中选择“添加对象”→“DUT”。

在弹出的对话框中选择“枚举”，命名为“typeArray100”，如下图所示：

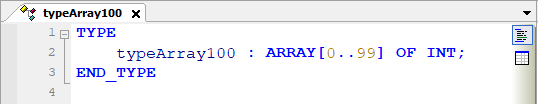

单击“打开”按钮，生成数据类型如下图所示：

使用示例：

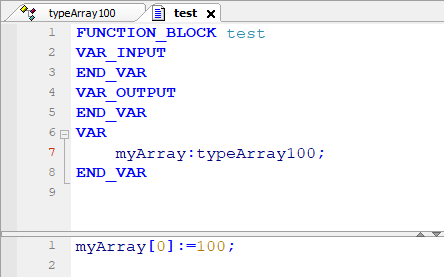

新建函数块test，在其中新建变量myArray，其数据类型为typeArray100。

这样可以直接通过索引号对变量中的元素进行寻址，如下图所示：

2、子集

子集，顾名思义，是某个基本类型的子集。其语法为：

TYPE

<子集名> : <基类名> (<下限> ..<上限>)

END_TYPE;

或者在变量声明列表中直接声明，语法为：

<变量名>:<基类型>(<下限> ..<上限>)

比如：

counter：INT(-100..100);

其中：

支持的基类包括：短整型(SINT),无符号短整型(USINT)，整型(INT)，无符号整型(UINT)，

长整型(DINT)，无符号长整型(UDINT)，字节型(BYTE)，字型(WORD)，双字型(DWORD)，

长整数（LINT），无符号长整数（ULINT），长字（LWORD）；

3、引用

引用就像一个快捷方式，操作引用实际上是对被引用的对象进行操作。其语法为：

<引用变量名> : REFERENCE TO <引用对象的数据类型>

比如我们之前声明了别名类型：typeArray100，并在test函数块中声明了一个变量myArray。

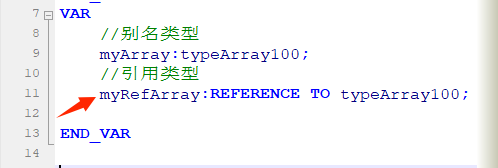

现在我们再声明一个引用类型变量myRefArray，其指向的数据类型为typeArray100，如下图所示：

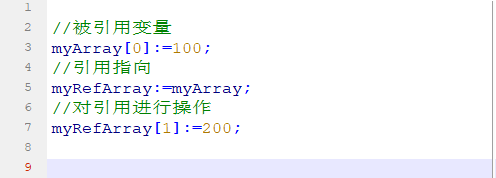

对引用进行赋值，并操作，如下图所示：

4、指针

指针中的数值是对象的地址。

指针变量声明时要明确其指向的数据类型，语法为：

<指针变量名>: POINTER TO <数据类型>;

使用指针时还需要取地址操作符（ADR）和取值操作符（^）。

• ADR获取一个对象的地址；

• ^从地址中获取变量的值；

例如：

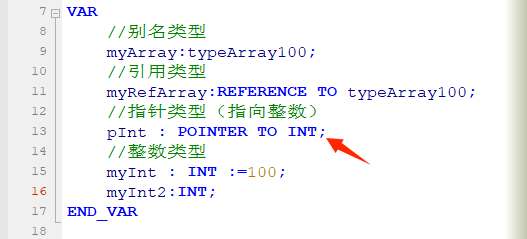

声明一个指向整数类型的指针变量pInt，声明整数变量myInt和myInt2，如下图的13、15、16行：

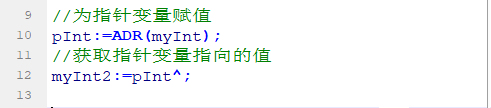

获取myInt的地址并将其赋值给指针变量pInt，将指针变量pInt的值赋给myInt2，如下图所示：

好了，汇川AM系列控制器的复杂数据类型到这里就介绍完毕了。
