复杂数据类型(2)——基于汇川AM系列PLC的结构化文本语言编程

上一篇文章我们介绍了数组和结构体两种复杂数据类型，今天这篇文章我们来介绍枚举和联合体。

1、枚举

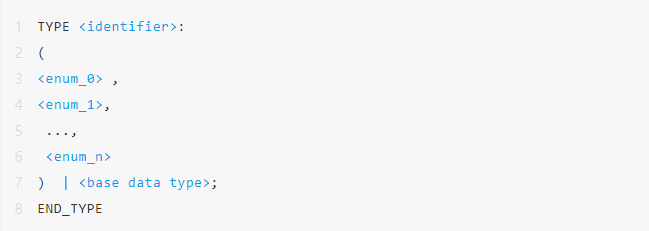

枚举是由若干常量字符串组成的数据类型，常量字符串被称为“类型值”，其定义语法为：

其中：

使用枚举的意义在于便于标识，增强可读性。比如，对于交通红绿灯，如果能将其定义为red（红）、green（绿）、yellow（黄），比直接使用数字1,2,3，可大大提高程序的可读性。

枚举类型的常量字符串本质上也是数字，默认情况下其类型为整数，并且自上而下应依次递增。也可以根据需要修改基类型，或者修改常量字符串的初始值。

举个例子：

打开InoProShop，新建项目，选择控制器AM521-0808TN。

在开发环境左侧的“POUs”（或设备树的“应用”）单击右键，在弹出的菜单中选择“添加对象”→“DUT”。

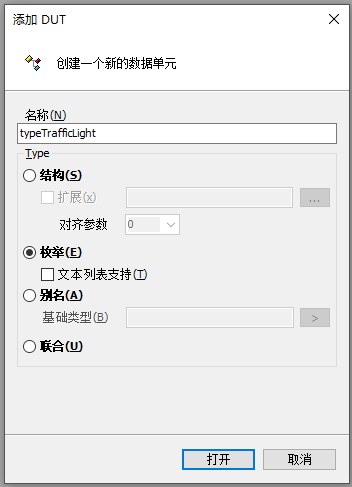

在弹出的对话框中选择“枚举”，命名为“typeTrafficLight”，如下图所示：

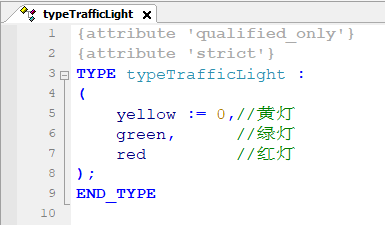

单击“打开”按钮，在编辑界面声明常量字符串：yellow,green和red，如下图所示：

这种声明的情况下黄灯的值为0，绿灯的值为1，红灯的值为2（依次递增）。

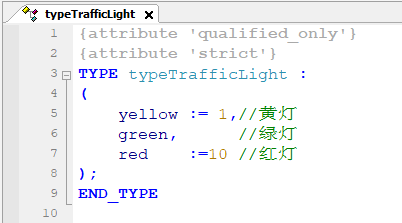

可以根据需要修改初始值，比如将黄灯修改为1，红灯修改为10，如下图所示：

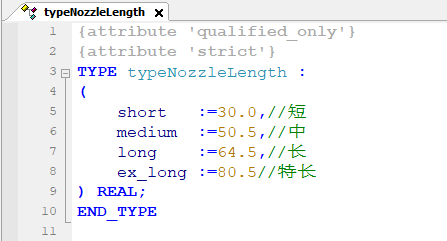

枚举的基本类型也可以为实数，比如假设某伸缩管的长度有短、中、长、特长四个等级，则可以如下定义

枚举类型使用时可以直接用常量字符串复制，比如有个整数变量light1，可以使用下面的代码为其赋值：

light1:=typeTrafficLight.green;

2、联合体

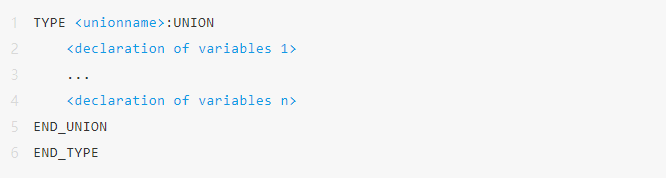

联合体是多个变量存储在同一地址，其占用的地址空间取决于联合体中字节数最长的变量。其语法为：

其中：

举个例子：

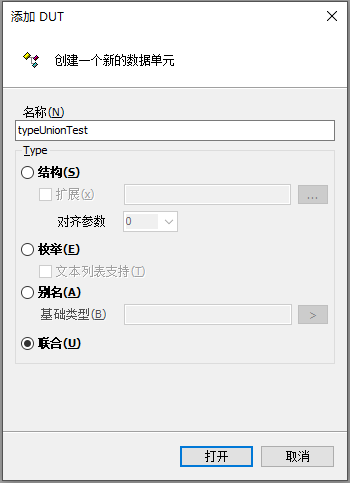

添加联合体类型typeUnionTest，如下图所示：

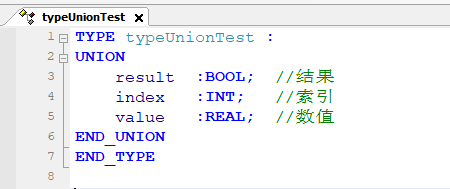

在其中编写代码如下图所示：

这个联合体类型中：result（布尔型）的长度为1个字节，index（整数）的长度为2个字节，value（实数）的长度为4个字节。

value在该联合体中占用的长度最长，因此该联合体所占用的地址空间大小为value的长度，即4个字节。

联合体可以将多个不同类型的变量存放到同一地址空间，有效的提高了内存利用率。

注意与前一节介绍的结构体相区别：结构体占用的地址空间是其内部所有变量的长度总和。

联合体变量在使用时也通过成员运算符“.”进行访问。比如有变量myUnion，可以给其result成员赋值，如下面的代码：

myUnion.result:=TRUE;

由于联合体成员存在于同一地址空间，赋值时会相互干扰，使用时应注意读写的时机。

好了，关于枚举和联合体先介绍到这里，后面的文章继续介绍其它复杂数据类型。
