北岛夜话汇川AM系列控制器支持的数据类型包括：标准数据类型和复杂数据类型。标准数据类型包括：布尔型、位、整数、实数、字符串、时间等。复杂数据类型包括：数组、结构体、枚举、别名、子集、引用和指针。今天这篇文章我们先来介绍下数组和结构体。
1、数组
数组是相同数据类型的元素的集合，其定义语法为：
<数组名称>:ARRAY [<ll1>..<ul1>,<ll2>..<ul2>,<ll3>..<ul3>] OF<类型>
其中：
<ll1>是第一维的下限值，<ul1>是第一维的上限值；
类似的，<ll2>是第二维的下限值，<ul2>是第二维的上限值。<ll3>是第三维的下限值，<ul3>是第三维的上限值；
限值必须是整数，最多支持三维数组；
举例：
buff1:ARRAY[0..19] OF REAL;//具有20个实数的一维数组 buff2:ARRAY[0..9,0..9] OF INT;//二维整数数组，每维10个元素
可以在定义数组的同时对元素进行初始化，比如：
buff1:ARRAY[0..19] OF REAL :=[0.1,2.0,10.9];
上例中只对数组中的前三个元素进行了初始化，这是允许的。未初始化的元素将使用默认值，实数类型的默认值为0.0
2、结构体
结构体是一种多元素的集合，元素的类型可以不同，其定义语法为：
TYPE <结构体名称> | EXTENDS <父类名称>: STRUCT <声明变量1 :=[初始值]> ... <声明变量n :=[初始值]> END_STRUCT END_TYPE
其中：“| EXTENDS <父类名称>”是表示继承自另一个结构体（或子集、联合体），可省略；

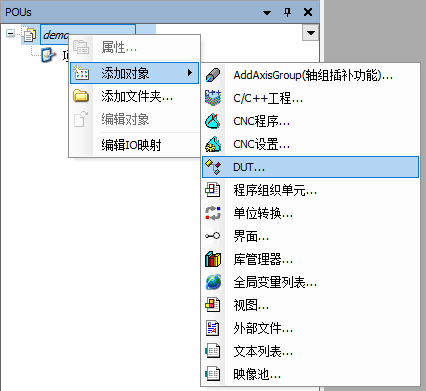

在InoProShop中添加结构体方法如下：开发环境左侧的“POUs”（或设备树的“应用”）单击右键，在弹出的菜单中选择“添加对象”→“DUT”，如下图所示：

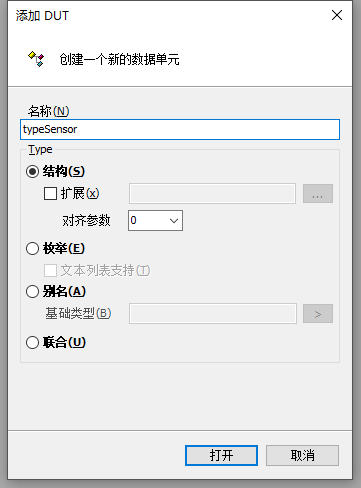

在弹出的对话框中设置“类型”为“结构”，根据情况起个名字，比如“typeSensor”，如下图所示：

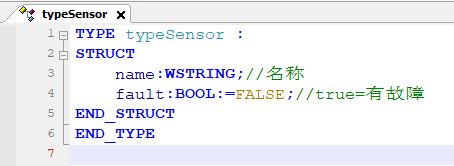

单击“打开”按钮会创建该结构类型的文本，在其中添加变量，比如下图：
上图中声明了结构体的两个属性：
name：宽字符串，用于存储其名称；
fault：布尔型，表示其是否有故障，默认无；
接下来我们再声明一个结构体“模拟量传感器”，名称为<typeAnalogSensor>，它继承自结构体typeSensor。

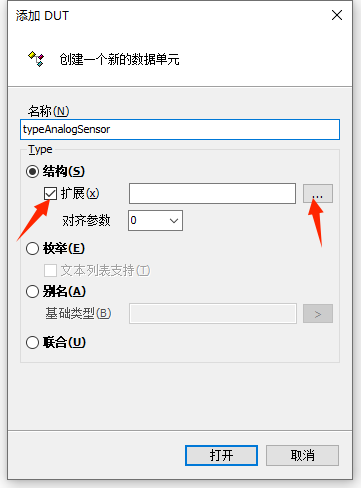

同样的方法添加DUT，在弹出的对话框设置名称为“typeAnalogSensor”，勾选结构下的“扩展”，并单击右侧的【...】按钮，如下图所示：

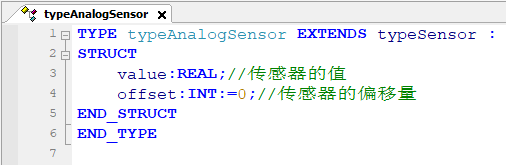

单击【打开】按钮创建该结构体，在其中声明属性value和offset，如下图所示：
上图中：
关键词“EXTENDS”表明"typeAnalogSensor"是"typeSensor"的扩展（或者理解为面向对象编程的子类）；
offset的默认值为0；

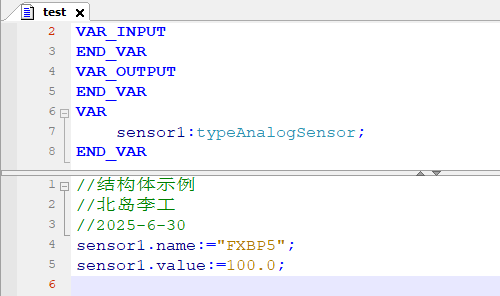

创建一个功能块test，在其中定义变量sensor1为typeAnalogSensor结构体类型，为其赋值，如下图所示：
可以看到，由于typeAnalogSensor继承自typeSensor，子类自动具有父类的属性，所以可以给变量sensor1的name属性赋值。
结构体变量可以在定义的同时进行初始化，比如：
sensor2:typeAnalogSensor:=(name:="hello",offset:=1);
上述代码对变量“sensor2”在定义的同时对其属性中的名称(name)和偏移量(offset)进行了初始化。
好了，关于数组和结构体先介绍到这里，后面的文章继续介绍其它复杂数据类型。
