电气绘图软件QElectroTech怎样绘制自定义符号？

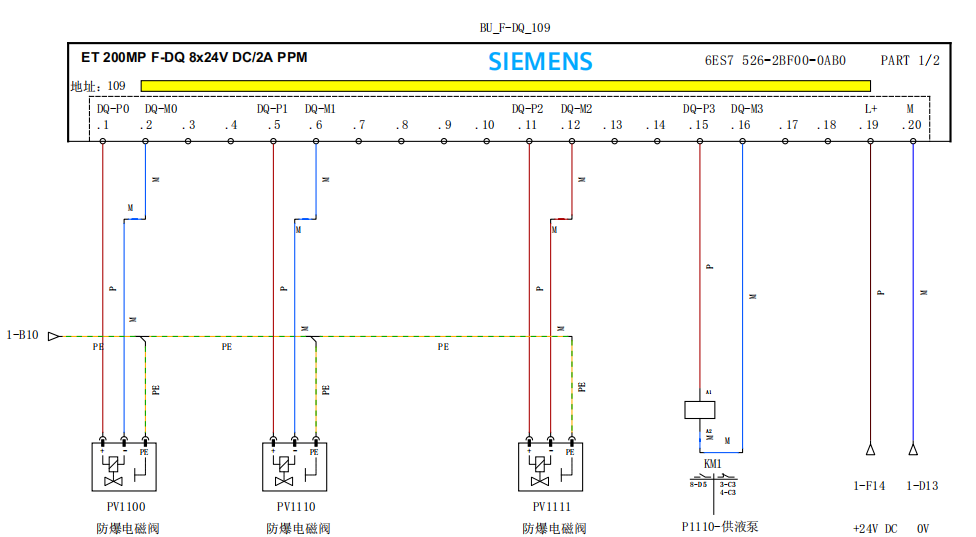

由于Eplan授权到期，我近期电气图纸均使用QElectroTech绘制。这是一款免费的电气绘图软件，功能没有E-Plan强大，但是基本功能都有，也可以打印PDF输出，总体来说还是很不错。下面这张图就是使用该软件绘制的：

上图中的ET200MP的安全输出模块是我绘制的自定义符号。QElectroTech软件自带的符号库没有那么全面，如果找不到合适的电气符号可以自己绘制。今天这篇文章我们以西门子ET200SP的模拟量输入模块AI 2xU/I 2-/4-wire HF模块为例，介绍下如何绘制自定义符号。

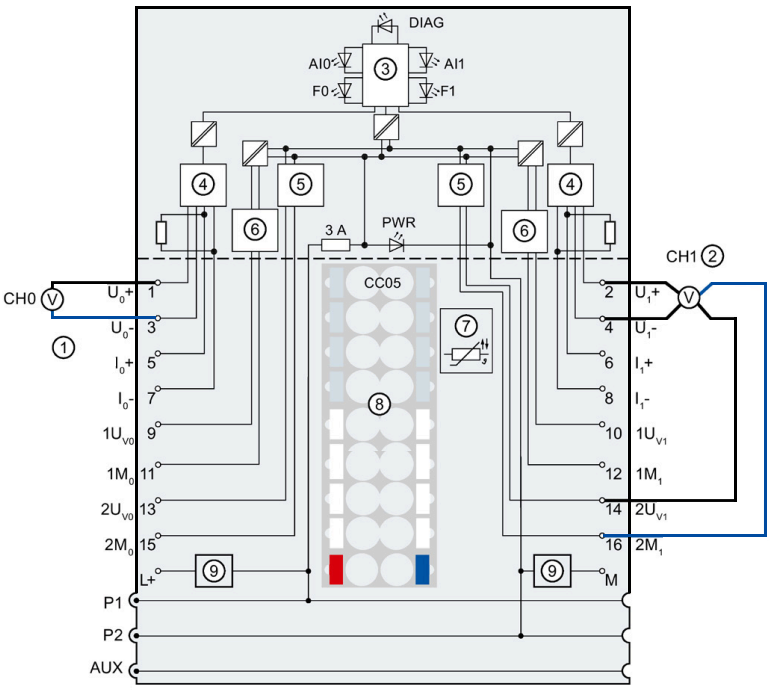

首先查看AI 2xU/I 2-/4-wire HF模块的手册，该模块使用A0型基座，端子分配及接线原理图如下图所示：

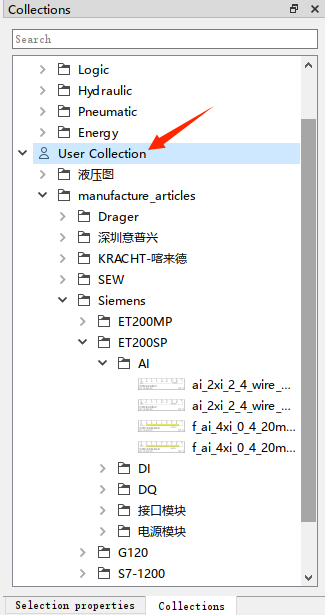

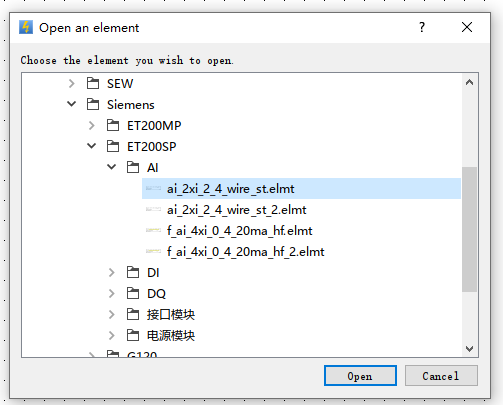

接下来启动QElectroTech软件，在右侧用户符号集(User Collection)里创建自定义的文件夹。我这里已经创建了很多（包括液压原理图的符号），如下图所示：

选中文件夹“Siemens”→“ET 200SP”→“AI”，右键单击，在弹出的对话框单击“New element（新元素）”菜单，会弹出创建新元素向导对话框。

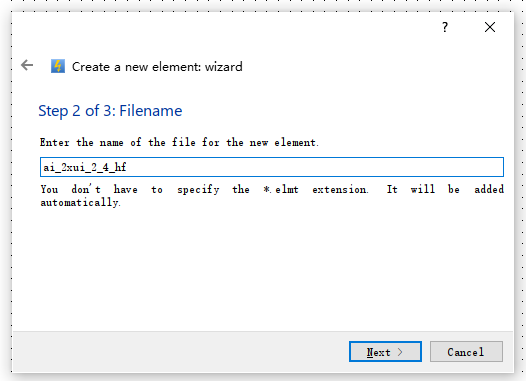

在“创建新元素”向导中，为新元素文件命名为“ai_2xui_2_4_hf（名称仅支持英文小写和下划线）”，如下图所示：

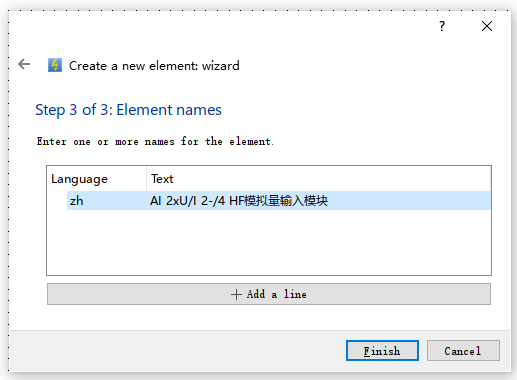

单击“Next（下一步）”，为新元素命名（可输入中文），如下图所示：

单击“Finish（完成）”进入元素绘制界面。此时你可以使用左侧工具栏的基本元素进行绘制，也可以在空白处单击右键，选择“从文件或元素粘贴”。粘贴的元素可以来自软件自带的符号库，也可以来自用户自定义符号库。

由于我之前已经绘制过ET200SP的一款模拟量输入模块（AI 2xI 2-/4-wire HF），我就从它进行粘贴然后修改一下，如下图所示：

放置时要注意让每个红色的电气端子其x轴坐标应为10的倍数，否则完成后无法实现导线自动连接。

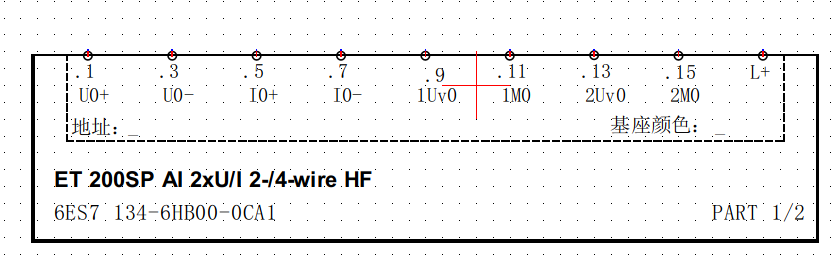

根据手册，对端子进行重新命名，修改模块名称和订货号。由于该模块端子比较多，全部集中在一起会占很大篇幅，因此将其分成两部分，第一部分是手册中的左侧部分，如下图所示：

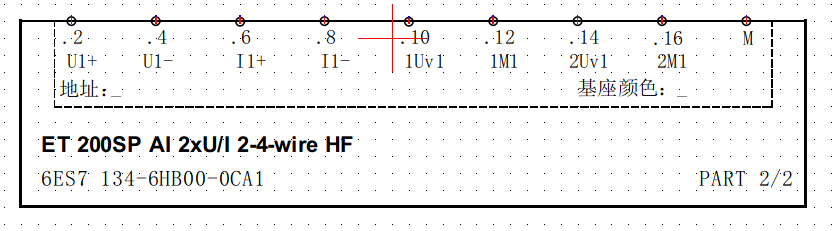

同样的方法绘制第二部分（手册中右侧部分）如下图所示：

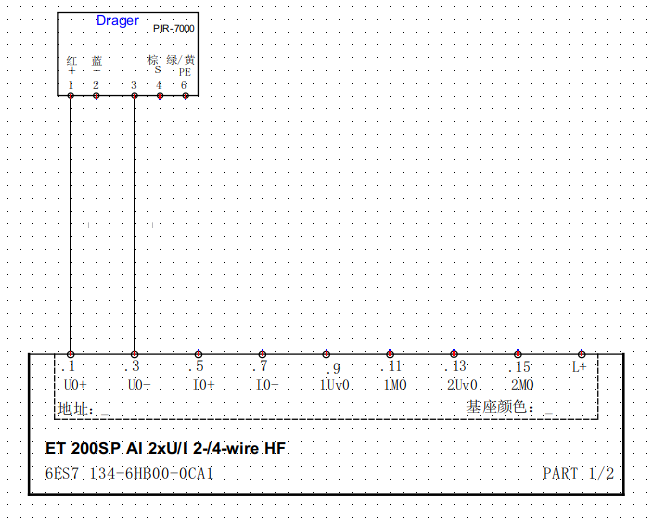

绘制完成后关闭元素编辑界面，回到电气图纸绘制界面。添加刚完成的模拟量输入模块，再任意添加一个传感器，看看新元素能否自动连线。能自动完成连线说明绘制的元素没有问题，如下图所示：

好了，关于QElectroTech绘制自定义符号就先介绍到这里。
