如何使用Pilz的安全继电器PNOZ X2.7P/X2.8P?

前面的文章我们谈过皮尔磁(Pilz)的安全继电器(PNOZ X3),今天我们来聊聊Pilz的另外两款安全继电器产品:PNOZ X2.7P和PNOZ X2.8P。


与PNOZ X3相比,PNOZ X2.7P和PNOZ X2.8P这两款安全继电器主要用于急停按钮和安全门,结构相对简单些。从名称中可以看出,PNOZ X2.7P和X2.8P亲缘关系很近,两者具有相同的内部电路原理图。不同之处在于:PNOZ X2.8P支持自动复位功能(Auto reset),PNOZ X2.7只能手动复位(Manual Reset)。以下我们以符号“PNOZ X2.7P/X2.8P”对两者进行统一介绍。

PNOZ X2.7P/X2.8P可以使用直流24V(DC 24V)或交流24V(AC 24V)供电,有6个安全接线端子:S11、S12、S21、S52、S22和S34。可组成两路安全通道和一路复位通道。其中,S52和S22构成安全通道1(CH1),S12和S21构成安全通道2(CH2);S11连接电源正极,S21连接电源负极,S34用于复位;

除了安全回路,PNOZ X2.7P/X2.8P还有三路辅助常开(NO)通道和一路常闭(NC)通道。常开通道包括13-14、23-24和33-34,常闭通道为41-42;辅助通道不能连接到安全回路中。

下面这张图,是PNOZ X2.7P/X2.8P的内部电路图:


PNOZ X2.7P/X2.8P提供三个LED指示灯,分别用来指示电源(PWR)、通道1(CH1)和通道2(CH2)的状态。

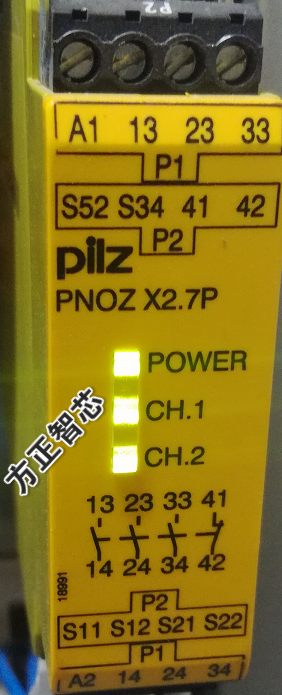

当电源接通且两路安全通道均处于闭合状态时,三个LED灯均会点亮。此时辅助常开触点通道)闭合,常闭触点(通道)断开;安全继电器的状态指示如下图:

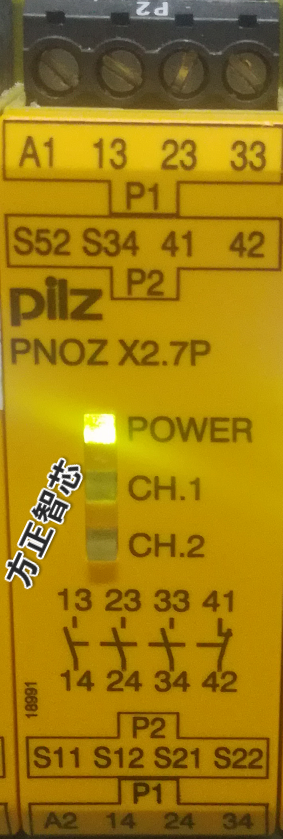

当安全通道断开(比如:按下急停按钮)时,通道(CH1和CH2)指示灯熄灭,辅助常开触点通道)断开,常闭触点通道)闭合;安全继电器的状态指示如下图:

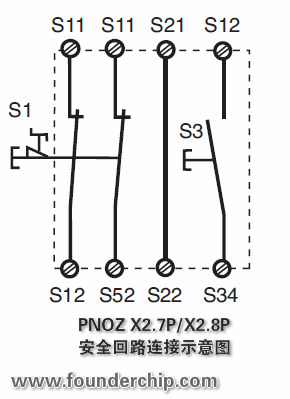

PNOZ X2.7P/X2.8P双通道安全回路连接(急停按钮)的示例如下图:


当拍下急停按钮,安全通路断开,安全继电器被触发;当急停按钮恢复、安全通路的外围重新闭合时,安全继电器是否能恢复工作状态取决于复位的设置。

对于PNOZ X2.8P来说,可以用导线直接把S12和S34连接起来。此时,若外围的安全回路从断开状态恢复到闭合状态,安全继电器将自动复位(Auto Reset),两个安全通道的指示灯将被点亮。

对于PNOZ X2.7P来说,必须在S12和S34连接一个常开触点(或按钮),让S12-S34之间先导通再断开,以此来复位安全继电器。这种复位称为手动复位(Manual Reset)。

安全继电器被触发后必须复位才能恢复工作(两个安全通路的指示灯全部被点亮),PNOZ X 2.8P支持自动复位和手动复位,而PNOZ X2.7P仅支持手动复位。

好了,关于安全继电器PNOZ X2.7P和PNOZ X2.8P就先聊到这里了,相关参考文章:如何使用Pliz的安全继电器?(内有接线图)
