现场故事:从一个跳闸的微型断路器说起

某日,现场人员告诉我设备的一个空气开关跳闸了,到现场查看发现出故障的是一个连接打印设备的西门子微型断路器。微型断路器,英文名称“Micro Circuit Breaker”,简写为“MCB”,常用于三级电路的配电控制。居家配电中使用的断路器也是微型断路器,俗称“空气开关”。今天这篇文章,我们就从这个微型断路器说起。

cover.png先来简单介绍下断路器(Circuit Breaker)。

断路器是一种在主控电路中用来接通、承载、分断电流的元器件,属于主动元件。所谓“主动元件”,是指它能在电路发生短路或过载的情况下,自动切断电路,起到保护的作用。除了断路器之外,熔断器(Fuse)也属于主动元器件。

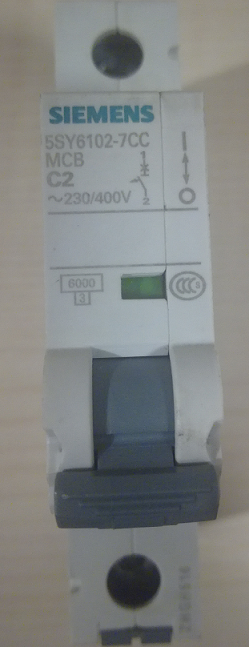

断路器从结构上可以分为三类:空气绝缘框架断路器(Air Circuit Breaker,ACB)、塑壳式断路器(Moulded Case Circuit Breaker,MCCB)和微型断路器(Micro Circuit Breaker,MCB)。本文的主角,就是一个微型断路器。下面来看看它的真容:

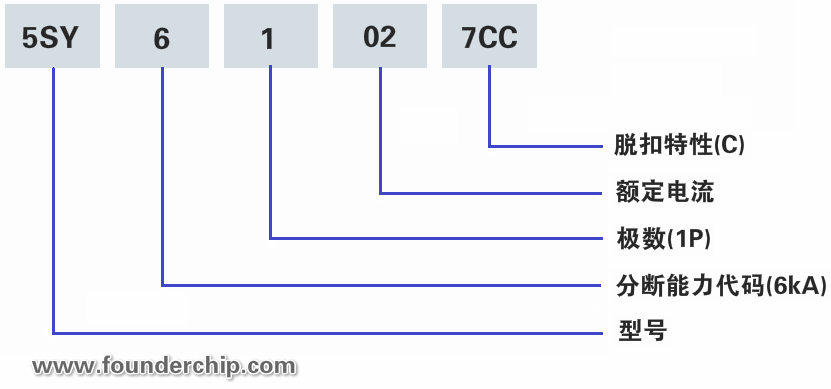

我们看到断路器上有“MCB”的字样,说明这是一个微型断路器。“MCB”字符的上面的是产品的订货号:5SY6102-7CC。订货号中包含了产品的很多信息,为了更好的说明,我做了下面这张图:


下面来详解订货号中的代码:

5SY”为断路器的型号。西门子的微型断路器的型号还有:5SP、5SU和5SM等。

数字“6”是分断能力代码,表示“6kA”。这里的分断能力,是指运行短路分断能力(Ics,有的也写作Icn)。

所谓“运行短路分断能力”,是指断路器在规定的电压、电流、功率因数等条件下的分断能力,并且在分断后还能继续正常工作(无损坏)。还有一种分断能力,称为“极限短路分断能力”,简写“Icu”。

所谓“极限短路分断能力”,是指断路器在规定的电压、电流、功率因数等条件下的分断能力,并且在分断后不考虑能否继续正常工作(可能会被损坏)。西门子5SY6系列微型断路器的极限短路分断能力可达30kA。

数字“1”表示断路器的极数(Pole)。极数用来表示断路器支持的导线的数量,常见的类型有1P、2P、3P、4P、1PN和3PN。一极(1P)表示有一根相线;三极(3P)表示有三根相线;二极(2P)表示一根相线和中性线的组合,并且两根导线都有过流保护器;四极(4P)是指三根相线和中性线组合,并且四根导线均有过流保护器;“1PN”也是一根相线和中性线的组合,但只有相线有保护装置,中性线

只起到分断作用;同样的“3PN”也是如此。

在西门子5SY型中,"1P"的代码为"1","2P"的代码为"2","3P"的代码为"3","4P"的代码为"4","1PN"的代码为"5","3PN"的代码为6。比如:5SY6608-7CC,就是“3PN”型微型断路器。

数字“02”表示断路器的额定电流(In)。一般数字值就是电流值,比如“02”表示“2A”,“80”表示“80A”等。但是也有小于1A的产品,比如“05”表示“0.5A”,“14”表示“0.3A”。

7CC”表示断路器的的脱扣特性为“C”特性。微型断路器的脱扣特性包括:B特性、C特性、D特性和K特性。B特性的脱扣电流为额定电流的3~5倍;C特性的脱扣电流为额定电流的5~10倍;D特性的脱扣电流为额定电流的10~50倍;K特性的脱扣电流为额定电流的10~14倍。

在断路器上有“C2”的字样,表示C型脱扣特性,2A的额定电流。

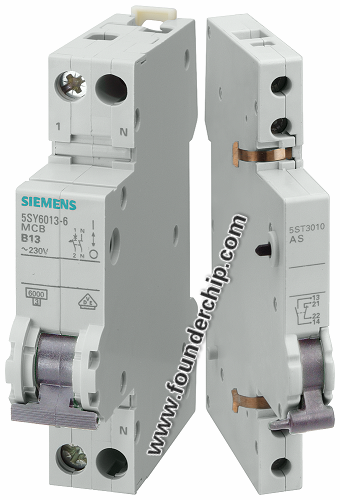

以上谈到的是断路器模块本身的订货信息。除此之外,微型断路器还可以增加辅助触点,用来给PLC传递其闭合或者分断的状态信号。辅助触点模块可以耦合到断路器模块上,从而形成一个整体。如下图:


下面来谈谈断路器的安装和拆卸。

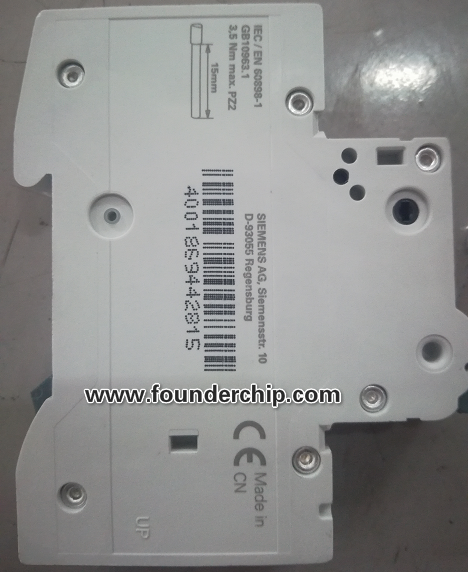

断路器后面有一个卡扣,安装的时候讲卡扣往下推动,可以卡到导轨上,比较容易安装。如下图:

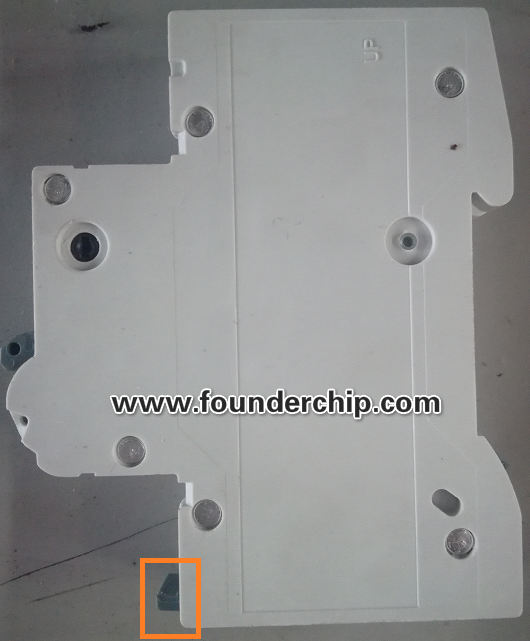

拆卸的时候,由于卡扣已经卡在导轨上,必须先将其退出。有的断路器卡扣下面带有退出口,下拉可以使卡扣向下移动并退出导轨;有的断路器是在其底部有一个向外拖拽的手柄,需要将手柄拉出后才能让卡扣退出,如下图:


好了,今天我们先聊到这里。欢迎扫描下面的二维码关注我们的微信公众号。
