北岛夜话一个好的总线模块，不仅要能够提供稳定可靠的功能，还需要在系统出现故障时，能方便快速的告知故障产生的原因，这就是常说的诊断功能。在前面的文章中我们对费斯托（Festo）的CPX电气终端Profinet总线节点模块FB33进行了介绍（参看：如何使用CPX电气终端的Profinet总线节点模块-FB33），今天这篇文章，我们来看看FB33的诊断功能。
FB33支持多种诊断功能，包括LED诊断、状态位诊断、IO接口诊断（STI）及Profinet在线诊断等。关于LED灯的诊断功能，我们在前面的文章已经有所介绍，今天这篇文章，我们主要讨论下状态位诊断功能。
开启状态位诊断需要两个条件：首先要使用总线模块的拨码开关（DIL）激活状态位诊断功能；其次要在Step7的硬件配置中进行相应的硬件配置。

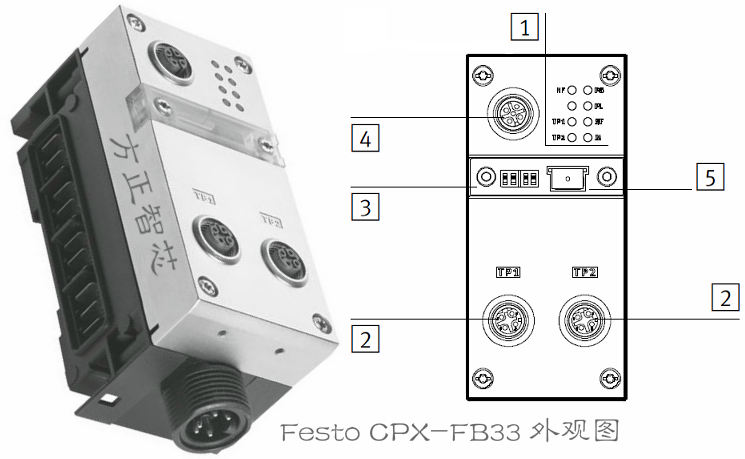

先来回顾下FB33的外观图：

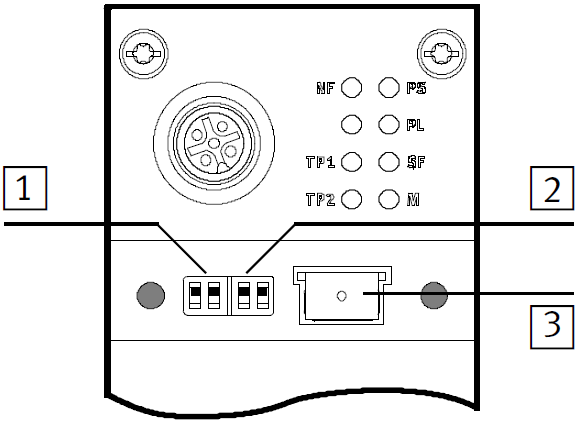

图中“3”指示的位置，就是FB33的拨码开关（DIL），它是由两组（每组两个拨码，总计4个）拨码组成。下面这张图看起来会比较清晰：
上图中1和2是两组拨码开关，从左往右的编号依次为1.1、1.2、2.1和2.2。第1组（1.1和1.2）用来设置总线节点的运行模式；第2组（2.1和2.2）用来设置诊断模式（在Remote IO模式下）。把开关拨到上方表示接通（ON），拨到下方表示关闭（OFF）。

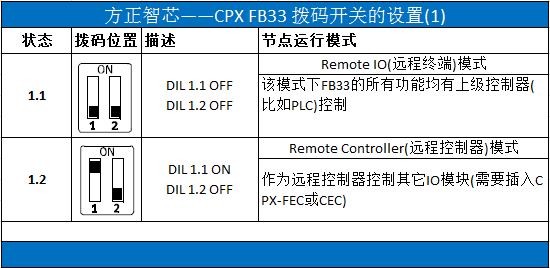

第一组拨码开关用来设置总线节点的运行模式。CPX-FB33支持两种运行模式：远程终端（Remote IO）模式和远程控制器（Remote Controller）模式，设置的方式如下图：

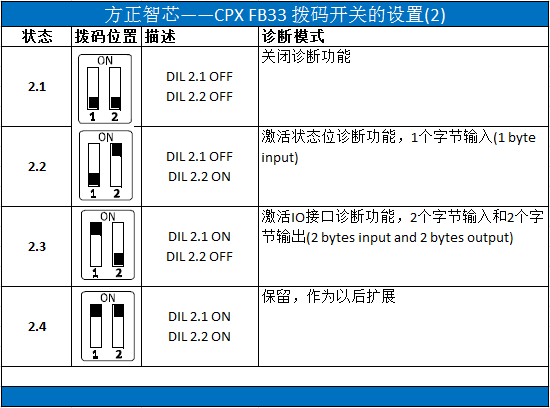

第二组拨码开关用来设置模块的诊断模式。CPX-FB33支持四种模式：诊断关闭、状态位诊断、IO接口诊断（STI）及预留功能。具体设置方法如下图：
要激活状态位诊断功能，拨码开关的应选择上面两个表格的状态1.1和2.2。

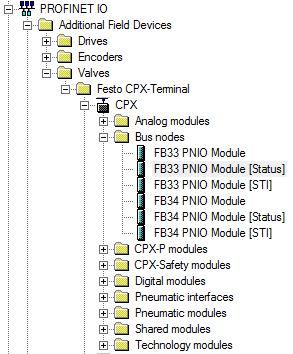

硬件上拨码开关设置好之后，在Step7的硬件组态中还需要选择正确的硬件配置。FB33有三种硬件模式，使用状态位诊断功能需要选择“FB33 PNIO Module[Status]”，如下图：
组态后的FB33的输入地址（I address），就是诊断字节的地址，如下图：

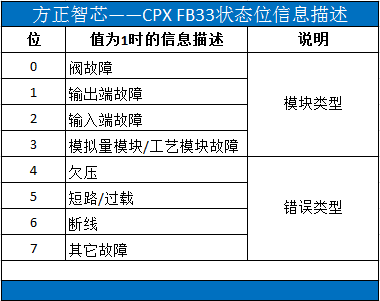

诊断字节的8个位表达的错误信息如下图：
当总线节点没有错误时，诊断字节的值为0（bit0~bit7均为0）。
好了，关于FB33的状态位诊断就先聊到这里了，欢迎扫描下面的二维码关注我们的微信公众号。
