S7-1200硬件篇之如何选择电源模块

    从这篇文章开始,我们以系列讲解的方式来介绍西门子S7-1200PLC。一开始我计划先写个S7-1200的概述之类的文章,后来想想了觉得概述的内容比较空洞,如果你对不了解S7-1200,看了概述也很容易忘记。所以我取消了概述的介绍,直接就从硬件篇开始。你只要掌握了每个章节,概述自然就通晓了。


    硬件篇我们要先讲述电源。电源在整个控制系统中的地位最基础,也经常不受重视,它就像一个无名英雄,默默的为CPU和其它模块提供着能量。但是在我看来,越是基础的东西,其实就越重要。想想如果某一天电源罢工了,那设备可就没法工作啦。看完这篇文章你应该知道电源的重要性,最主要是要学会如何计算S7-1200系统的电流需求,选择合适的电源。

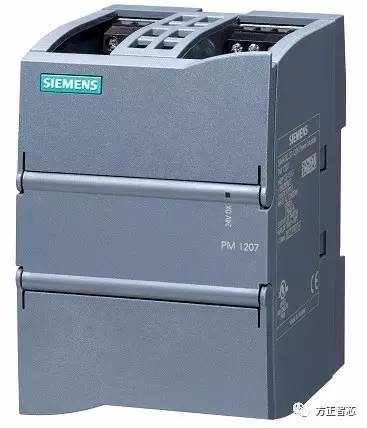

    先来看看西门子为S7-1200量身定做的电源模块PM1207,订货号:6ESP 332-1SH71;该模块的输入电压: 120/230 V /交流电(AC) ;输出电压: 24 V/直流电(DC),额定输出电流2.5 A,额定功率60W。工作温度范围 :0 - 60 摄氏度,存储及运输温度范围:-40 - 85摄氏度。


    如果CPU和信号模块的电流消耗不大于2.5A,你可以选择这款电源模块。另外如果现场的应用环境比较恶劣,比如需要耐受一定压力或者环境温度太高或太低,请选择SIPLUS系列产品。

    SIPLUS产品是西门子推出的在恶劣环境下使用的产品,对于S7-1200的电源模块,西门子有两款SIPLUS产品,订货号分别是:6AG1332-1SH71-4AA0 和 6AG1332-1SH71-7AA0。

     SIPLUS电源模块 6AG1332-1SH71-4AA0:能耐受中等压力,输入电压:120/230 V AC; 输出电压/电流: 24 V DC/2.5 A,适用于需要耐压的场合。

    SIPLUS电源模块 6AG1332-1SH71-7AA0:工作温度范围 :-40-70 摄氏度的范围,输入电压: 120/230 V AC; 输出电压/电流: 24 V DC/2.5 A,适用于温度变化范围较大的场合。

    有的小伙伴说西门子的电源模块有点贵,可不可以用别的厂家的电源呢?其实是可以的,在博途S7-1200系统的组态中,是不用组态电源的,所以你完全可以选择别的厂家的模块。但是请注意,你选择的电源模块的额定电流必须能满足系统对电流的需求。

     S7-1200的CPU的供电方式有AC和DC两种,以CPU1215C为例,有三种产品:CPU1215C-AC/DC/Relay;CPU1215C-DC/DC/Relay和CPU1215C-DC/DC/DC;AC类的产品的供电范围为85 - 264V交流电,频率在47-63 Hz之间。DC类的产品的供电范围为20.4 -28.8 V直流电。CPU向外提供两种电源:5V背板总线电源和24V传感器电源。

    对于5V背板电源:所有通信模块和信号模块所消耗的电流的总和不能超过CPU所能提供的5V电流的额定值。如果超过了,不能外接电源,系统无法工作。

    对于24V传感器电源:如果CPU提供的24V电源的额定电流小于模块需要的电流,可以外接24V电源,系统可以正常工作。

    下面我们以一个实例来讲解下如何计算S7-1200的电源需求:

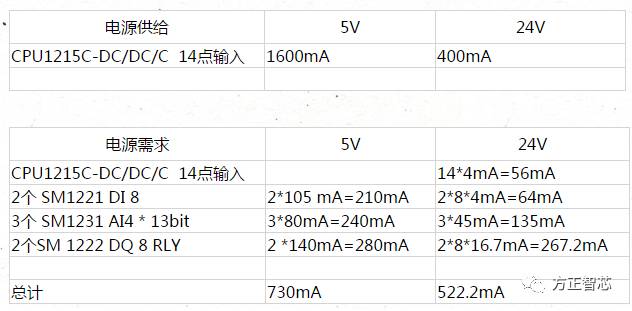

     假设我们使用CPU1215C-DC/DC/DC,带2个8点输入模块SM1221,两个8线圈的继电器输出模块SM1222 RLY,3个4通道模拟量输入模块 SM1231 AI4,根据下表的计算需求:


   经过计算我们可以看出:对于背板5V电源,CPU提供的1600mA大于需求的730mA,能满足要求;但是对于24V电源,CPU提供的400mA小于需求的522.2mA ,所以需要外接24V电源。

    我们上文中讲到的PM1207电源模块可以提供2.5A的电流,足以满足该项目对24V电源的需求,可以作为一种选择。PM1207的价格大约在人民币600元左右,如果你觉得有点贵,可以选择其它品牌的电源。这里推荐台湾的一个品牌:明纬电源(MW/ Mean Well),这是一个老牌子,很多公司都用他家的产品。如果你在网上购买要多加注意,别买到假货。

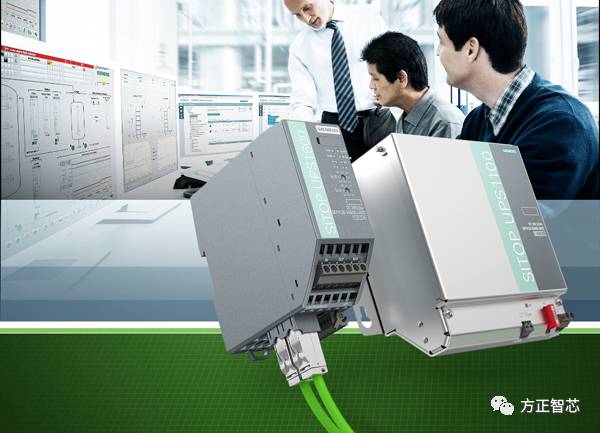

    西门子的电源产品有很多,SITOP 不间断电源(UPS)系列甚至有支持Profinet和以太网通信的产品,可以在PC侧进行监控,诊断。这些高可靠性的电源,为系统的稳定运行提供了保证,也是工业控制的必不可少的条件。

    关于S7-1200的电源就介绍这些了,下一篇文章我们介绍S7-1200的CPU。
