SIMATIC故障安全软件包(Distributed Safety)的安装使用

SIMATIC故障安全系统的设计包括两个方面:硬件上需要选用具有故障安全功能的CPU(F-CPU)和故障安全模块(F-IO);软件上需要安装SIMATIC故障安全软件包,并编写故障安全程序。今天这篇文章,我们来介绍下西门子SIMATIC S7-Distributed Safety软件包的安装与使用。


SIMATIC S7 Distributed Safety软件包可用于西门子故障安全CPU(F-CPU)、S7-300故障安全模块、ET200分布式系统(ET200S、ET200M、ET200Pro、ET200eco)的故障安全电源模块和IO模块的组态与编程;可满足IEC 61508:2000标准中SIL3的安全等级要求,及ISO 13849-1:2006标准中类别4(category 4)的安全等级的要求。

SIMATIC S7-Distributed Safety软件包提供如下功能:

  1. 支持在Step7中使用S7 F-Config软件包对故障安全模块(F-IO)进行组态;

  2. 支持创建安全程序,并在安全程序中集成错误检测功能;

  3. 提供在安全程序中使用的标准安全应用程序库(F-Libary);

SIMATIC S7-Distributed Safety软件包安装完成后会自动集成到Step7中,无需专门启动,启动任何一个Step7应用程序即可使用S7 Distributed Safety进行组态和编程。不过,S7-Distributed Safety对Step7的版本有要求,比如S7 Distributed Safety V5.4 SP5要求的Step7版本是Step7 V5.5或以上。

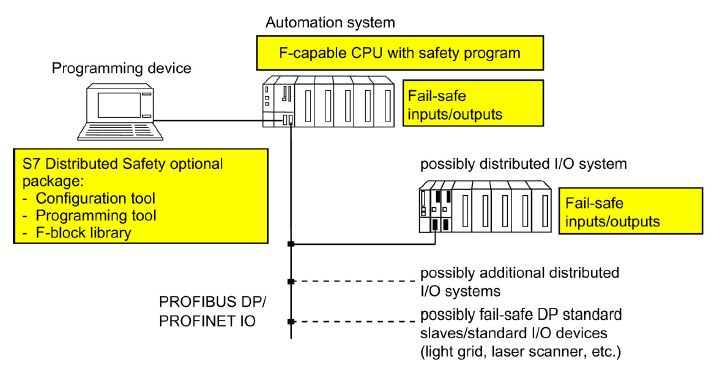

SIMATIC安全系统及软件包的组成可以参考下面这张图:

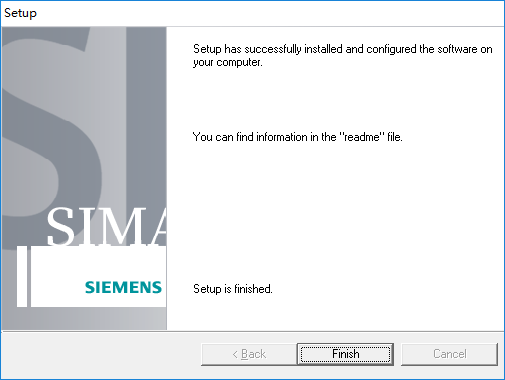

S7 Distributed-Safety V5.4 SP5 UP1的安装过程很简单,点击【Next】即可。如下图:

S7 Distributed-Safety中的S7 F-Configuration Package软件包也可以单独安装。如果系统中安装了S7 F-Configuration Package软件包但是没有安装S7 Distributed Safety软件包,可以对故障安全硬件进行组态,但是不能编写故障安全程序。已有的故障安全程序以只读的方式打开。

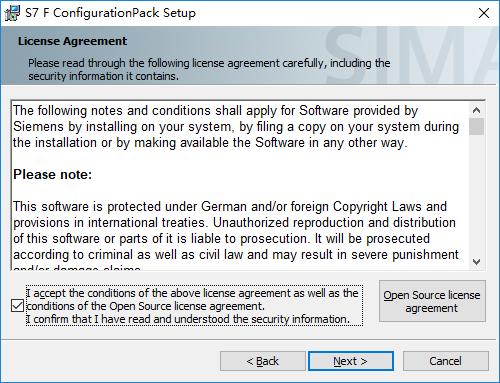

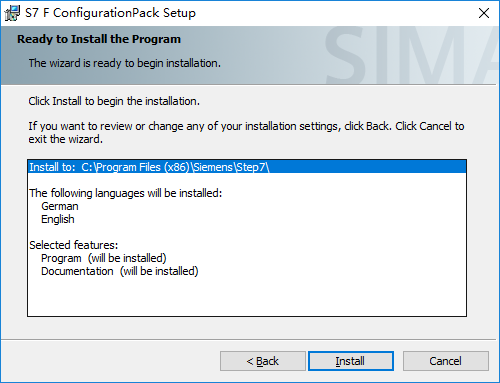

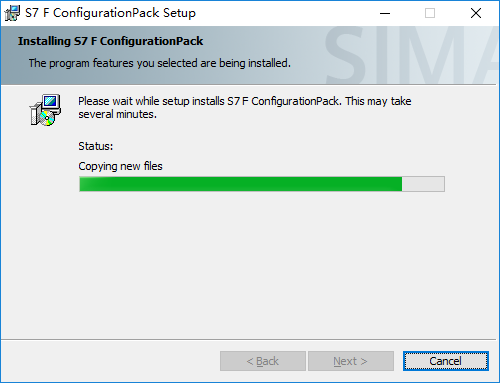

在Win10的环境中,必须使用S7 F-Configuration Pack V5.5 SP13以上的版本,其安装过程也很简单,点击【Next】即可,如下图:

Win7和Win10系统支持的版本信息如下:

  1. S7 Distributed Safety V5.4 SP5

    该版本支持Windows 7操作系统(32位);自带S7 F-ConfigPack SP6
    ;安装之前,需要首先安装Step7 V5.5 或更高的版本;

  2. S7 Distributed Safety V5.4 SP5 UP1/UP2

    该版本支持Window7/10操作系统(64位);安装之前,需要首先安装Step7 V5.5 SP1或更高版本;

好了,关于SIMATIC S7-Distributed Safety/S7 F-Configuration Package软件包就先介绍到这里,欢迎扫描下方的二维码关注我们的微信公众号。
