前面的文章我们介绍了西门子SINAMICS V20变频器的选型,今天这篇文章,我们来介绍V20的端子定义及接线。
我们先来看一张SINAMICS V20(FSB)的正视图:
变频器的上端是电源进线端子排,包括PE、L1、L2/N和L3四个端子。当使用三相400V供电时:PE接保护地线,L1、L2/N、L3分别接三根相线;当使用单相230V供电时:PE接保护地线;L1接相线;L2/N接中性线;L3悬空;
变频器的下端是电机接线端子排和直流端子排:PE接保护地线,U、V、W分别接电机的三个接线柱U1、V1和W1;电机应该采用星型接法还是三角形接法呢?这个要根据电机的铭牌及变频器的类型而定。

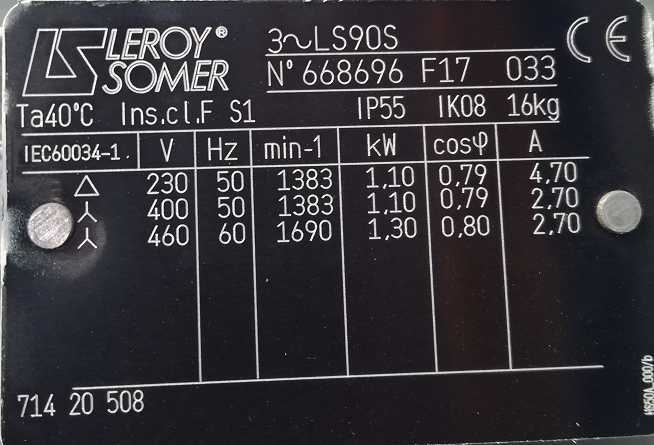

下面这张图是一台电机的铭牌:
从铭牌中可以看出:
1)当供电电压为230V,电机绕组需要连接成三角形;
2)当供电电压为400V,电机绕组需要连接成星型(Y型);

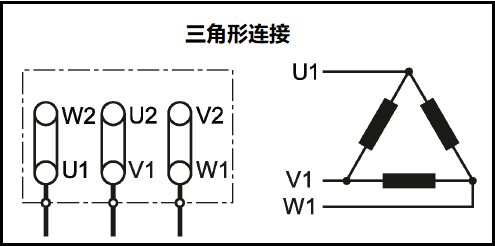

如果使用单相230V变频器来控制该电机,由于变频器输出的U、V、W之间的电压为230V,因此需要将电机绕组改成三角形连接。如下图:

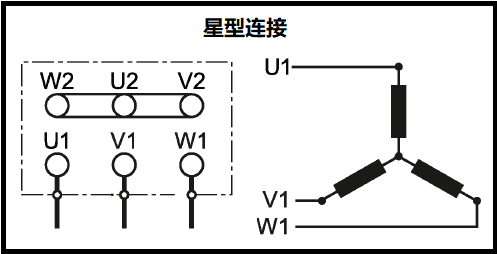

如果使用三相400V的变频器来控制该电机,由于变频器输出的U、V、W之间的电压为400V,因此需要将电机绕组改成星型(Y型)连接。如下图:
直流端子(DC+/DC-)用来外接制动电阻。

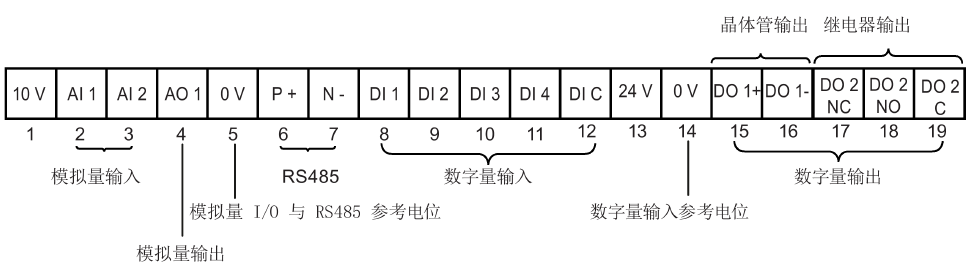

控制端子包括数字量输入、数字量输出、模拟量输入、模拟量输出及RS485通信接口,FSA至FSE的布局如下图:

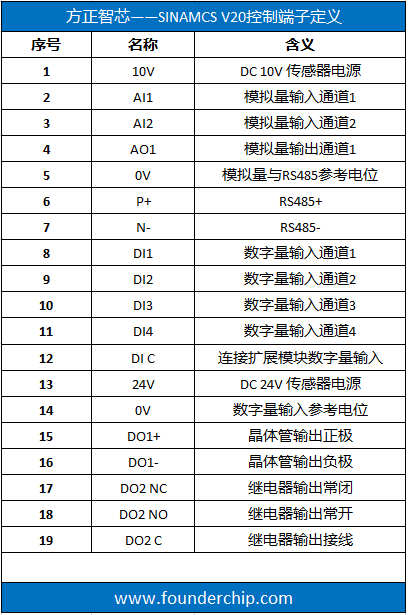

各端子的含义见下面的表格:
下面这张图是控制电路的接线原理图:

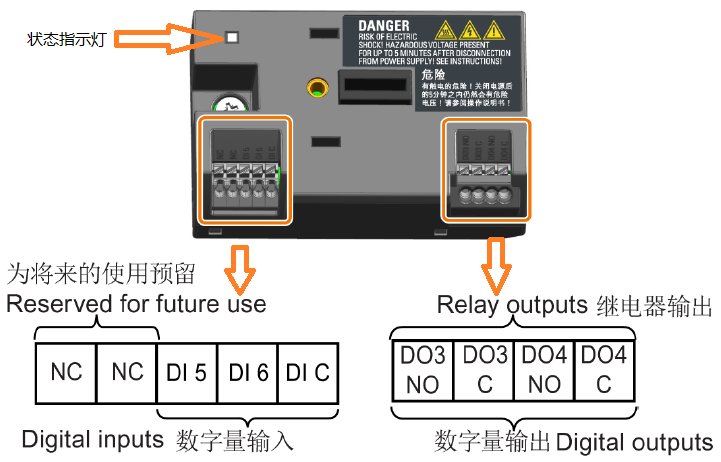

SINAMICS V20还支持使用扩展模块来扩展数字量输入(DI)和输出(DO)的数量。扩展模块及接线端子如下图所示:
扩展模块的左下角是数字量输入接线端子:DI5 和DI6是输入通道5和6,DI C可以用来连接V20本身的DI C(端子12)。当将扩展模块的DI C与变频器的DI C相连接时,二者可作为同一组数字量输入来使用;当扩展模块的DI C与变频器的DI C不连接时,作为两组数字量输入来使用。
扩展模块的右下角是数字量输出接线端子,有两组继电器输出DO3和DO4,均为常开通道。

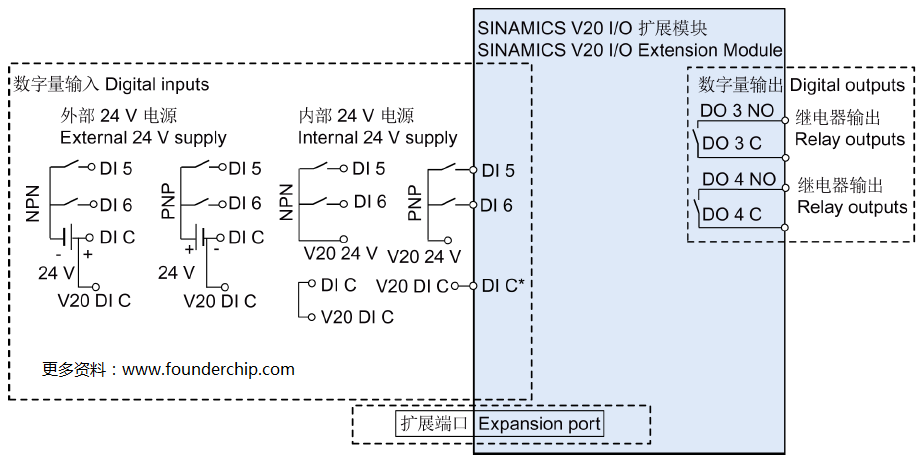

下面这张图示扩展模块的接线原理图:
好了,关于SINAMCIS V20的端子定义及接线原理图就先介绍到这里。欢迎扫描下方的二维码关注我们的微信公众号。
