怎样扩展S7-1500的保持性存储器?

SIMATIC S7-1500系列CPU的存储器包括:装载存储器、工作存储器和保持存储器。不同类型的CPU集成的保持存储器的大小不同,比如:CPU1511集成的保持存储器大小为128KB;CPU1515集成的保持存储器大小为512KB;而CPU1518集成的保持存储器大小为768KB;如果你觉得保持存储器大小不够用,今天这篇文章,我们就来介绍下怎样通过电源模块来扩展保持存储器。


封面原图由DarkWorkX在Pixabay上发布,经适当修改作为本文封面

使用S7-1500的系统电源模块PS 60W 24/48/60V DC HF(订货号:6ES7 505-0RB00-0AB0)可以将CPU集成的工作存储器全部变成保持型存储器,其工作原理是:当出现电源故障时,该模块可以为S7-1500背板总线和CPU工作存储器提供电压,保证数据不丢失;

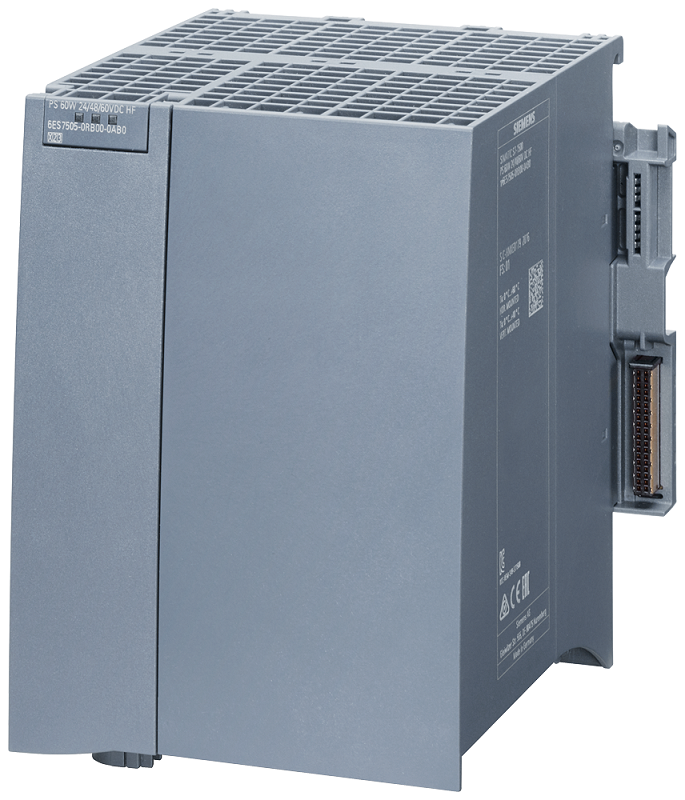

PS 60W 24/48/60V DC HF的外观如下图所示:


CPU模块连接在电源模块的右侧,通过背板总线供电;

我们以CPU 1515-2PN为例,该CPU的工作存储器大小为3MB,在未使用PS 60W 24/48/60V DC HF模块时,其集成的保持存储器大小为512KB;为了验证,我们可以在博途V14中组态CPU1515-2PN,然后在【PLC变量】-【保持】中查看当前保持存储器的大小。本例程中显示剩余的保持存储器大小为483998字节,如下图所示:

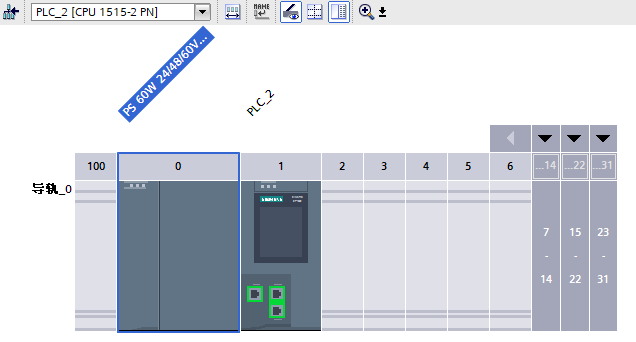

接下来我们组态添加PS 60W 24/48/60V DC HF模块,将其添加到第0号槽位,如下图所示:


编译,重新查看保持存储器的大小,如下图:


你会发现现在可用的保持存储器为3145726个字节,接近CPU的工作存储器的大小——3MB,这样我们就成功扩展了CPU1515-2PN的保持存储器。

另外需要说明两点:

  1. 当使用PS 60W 24/48/60V DC HF供电时, CPU的24V电源供电平衡不被考虑, 因此建议取消CPU的24V电源接线。在CPU的【属性】-【系统电源】-【常规】中,选择【未连接电源电压L+】,如下图所示:

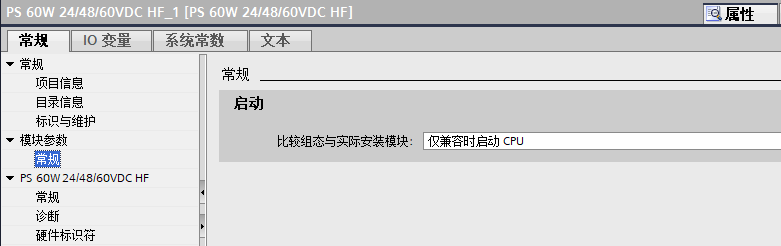

  2. 设置电源模块的属性:将电源模块的【模块参数】-【启动】设置为【仅兼容时启动CPU】,如下图所示:


好了,关于扩展S7-1500 CPU的保持性存储器就先介绍到这里。我最近开通了微信视频号,分享一些工控小知识,欢迎扫描下方的二维码观看:
