使用S7-PLCSIM Advanced对SCL代码进行测试

实践是学好PLC的重要的方法,理想的情况下我们希望手上能有真实的PLC硬件进行测试。但限于价格、环境等等因素,有时候并没有硬件PLC可以直接使用。这种情况下,可以使用厂家推出的PLC仿真器进行学习及代码测试。今天这篇文章,我们想跟大家聊聊西门子S7-PLCSIM Advanced仿真软件,并用它来测试下我们上一篇文章的SCL代码。

今天这篇文章介绍如下一些内容:

  1. S7-PLCSIM Advanced简介;

  2. S7-PLCSIM Advanced的安装;

  3. S7-PLCSIM Advanced的运行及设置;

  4. 使用S7-PLCSIM Advanced测试SCL代码;


1、S7-PLCSIM Advanced简介

S7-PLCSIM Advanced是西门子推出的S7-1500仿真软件,它可以基于PC的操作系统模拟出一个或多个虚拟的PLC控制器,用户可以把TIA博途环境下编写的程序下载到这个虚拟的PLC控制器中进行测试。TIA博途与虚拟控制器之间可以通过软件总线(Softbus)或者虚拟以太网卡的方式进行通信。

S7-PLCSIM Advanced支持西门子S7-1500的紧凑型CPU、标准型CPU、工艺型CPU及故障安全型CPU仿真,目前最新的版本为V3.0,软件包整体包括如下一些软件:

  • S7-PLCSIM Advanced;

  • S7-PLCSIM V5.4;

  • .NET Framework;

  • WinPcap;

  • Automation License Manager;

2、S7-PLCSIM Advanced的安装

可以在西门子官网或者本文【阅读更多】下载该软件。

软件的安装很简单,基本上通过单击【下一步】就能顺利安装完成。

安装完成后,会生成一个虚拟的网卡:Siemens PLCSIM Virtual Ethernet Adapter,并在桌面生成软件的快捷方式;

3、S7-PLCSIM Advanced的运行及设置

以管理员权限运行S7-PLCSIM Advanced V3.0,如下图所示:

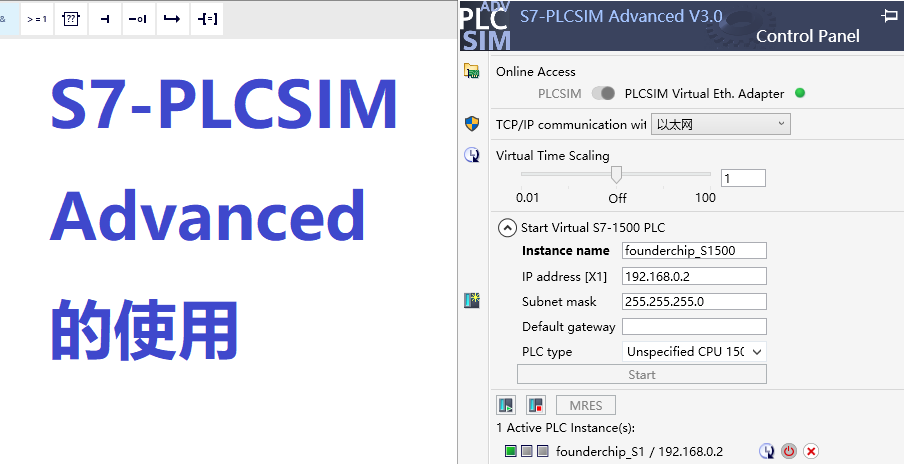

S7-PLCSIM Advanced V3.0 -1.png

设置如下:

  • 在线访问(Online Access)选择【PLCSIM Virtual Eth. Adapter】;

  • TCP/IP通信方式选择【以太网】;

  • 创建一个新的S7-1500实例,名称为:founderchip_S1500;

  • IP地址:192.168.0.2;

  • 子网掩码:255.255.255.0;

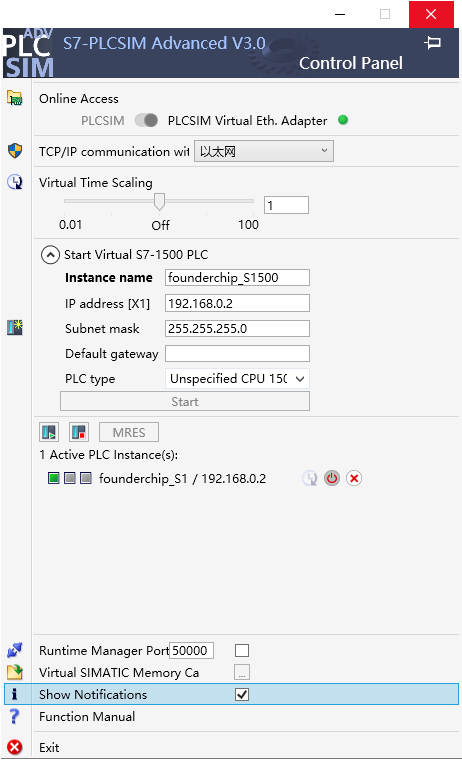

启动PLC实例,如下图所示:

S7-PLCSIM Advanced V3.0.png

4、使用S7-PLCSIM Advanced测试SCL代码

我们将上一篇文章(西门子SCL编程实例-创建基于循环中断的定时器)的示例代码下载到虚拟的PLC控制器中。下载之前要在项目的【属性】页面【保护】选项卡中勾选【块编译时支持仿真】,如下图所示:


重新编译整个项目,设置PLC的X1端口IP地址为:192.168.0.2,

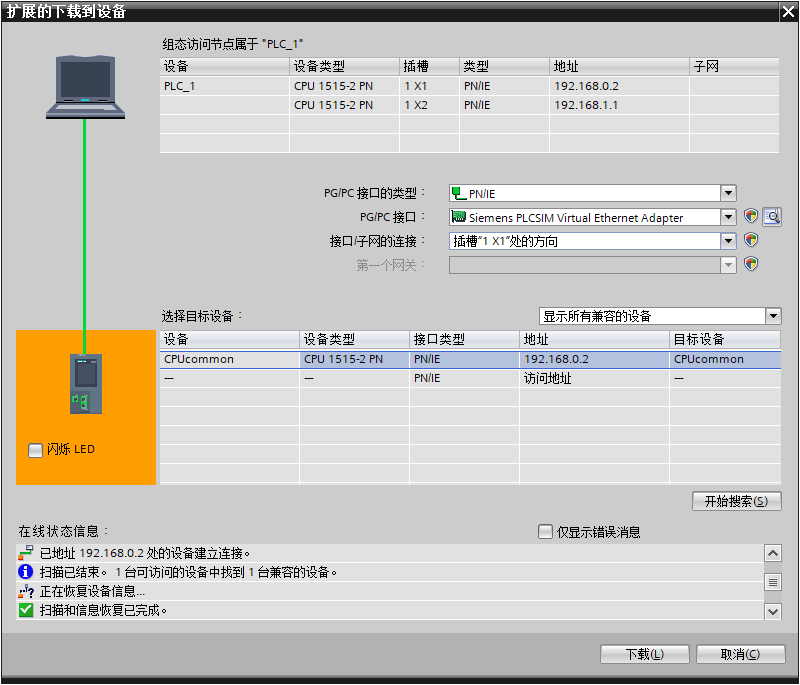

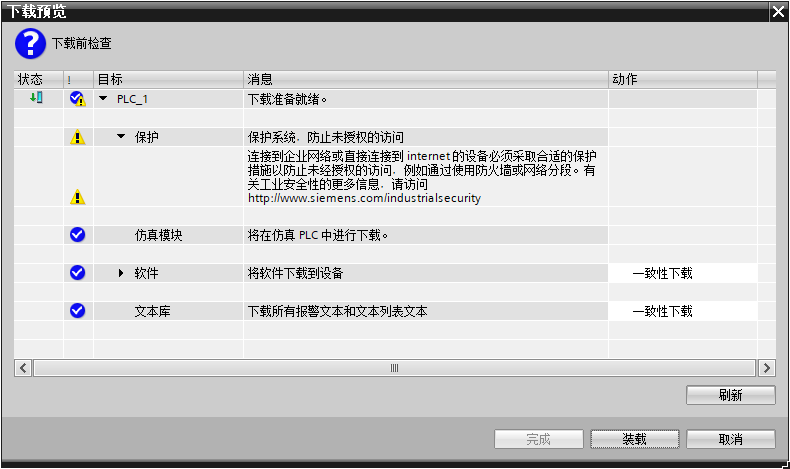

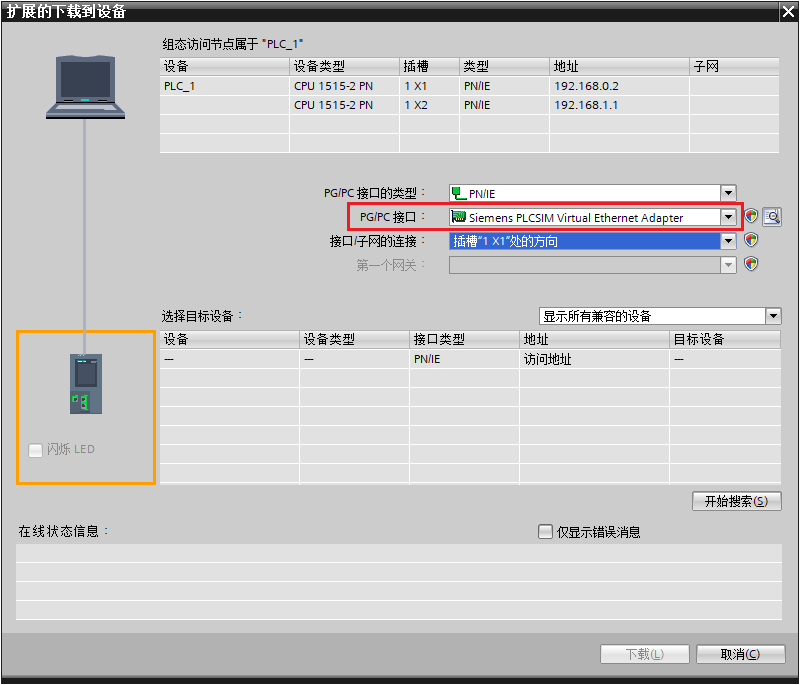

单击下载按钮,在弹出的对话框中选择PG/PC接口为:Siemens PLCSIM Virtual Ethernet Adapter,如下图所示:

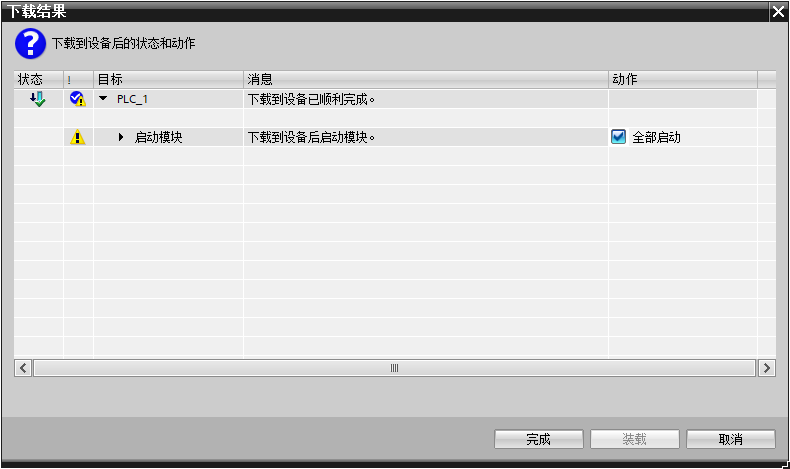

下载完成后启动PLC,如下图所示

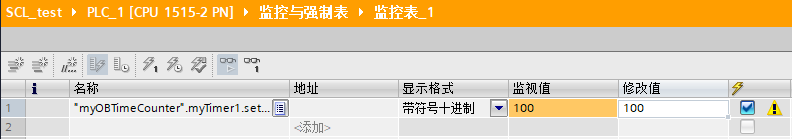

创建监控表,修改timer1的设定时间为100,即10s,如下图所示:

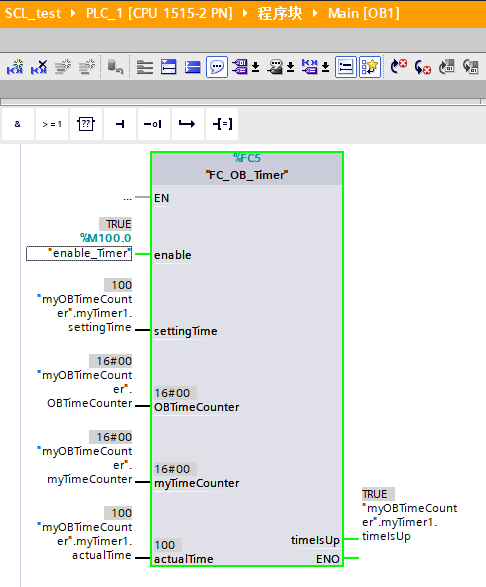

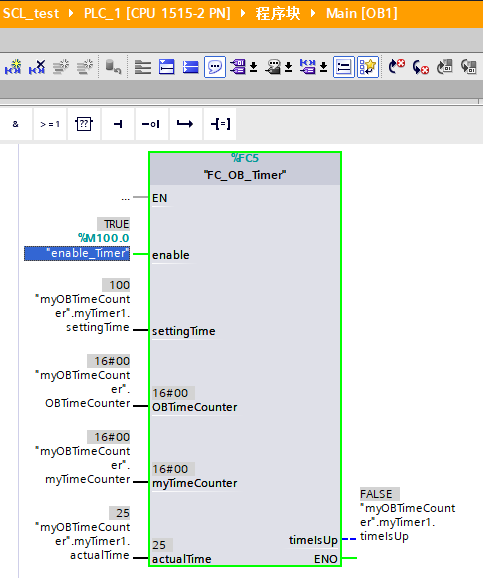

程序运行过程及结果请看下面的图片:



好了,关于S7-PLCSIM Advanced软件就先介绍到这里。
