西门子S7-1200/1500的硬件数据记录(1)-参数数据记录

通过使用分布式IO读指令(比如RDREC)或者写指令(比如WRREC),可以读取或写入西门子S7-1200/1500/ET200SP/ET200MP等硬件模块的数据记录。数据记录是模块硬件的固有属性,可提供很多信息,比如:供应商、序列号、模块版本信息、组态参数、诊断数据等等。通过对相应的数据记录进行写入操作,可以达到修改模块组态的目的。数据记录包括如下几种:

  • 参数数据记录;

  • 控制数据记录;

  • 标识和维护(I&M)数据记录;

  • 诊断数据记录;

  • 组态数据记录;

今天这篇文章,我们先来认识下参数数据记录。

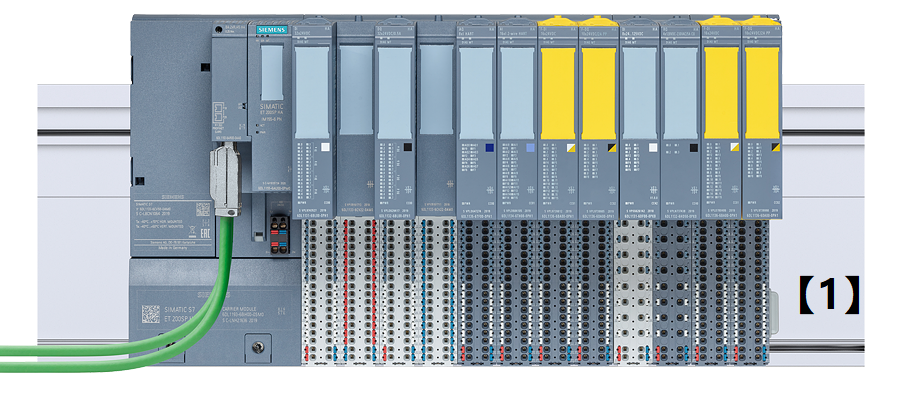

cover.png根据模块类型的不同,参数数据记录又分为:用于输入模块的数据记录、用于工艺模块的数据记录和用于输出模块的数据记录;

1、输入模块的参数数据记录

输入模块的数据记录索引编号从0开始,假设该模块有n个输入通道,则数据记录的范围为0~n-1。

以ET 200MP的DI 16x24VDC数字量输入模块为例,该模块有16个输入通道,当组态为1x16输入通道时,数据记录0对应通道0,数据记录1对应通道1,...,数据记录15对应通道15;

每条数据记录包括4个字节,以数据记录0为例,各字节的含义如下图所示:


字节0和字节1中的值为固定值,不可更改!

2、用于工艺模块的参数数据记录

工艺模块可以通过数据记录128来获取或修改模块的数据。

以ET 200MP的计数器模块TM Count 2x24V为例,该模块的128号数据记录总长度为100个字节,其中字节0~字节3是模块的标头,包含了模块的版本号/每个通道数据长度等信息,不可修改;字节4~字节51是通道0的数据记录;字节52~字节99是通道1的数据记录;限于篇幅,这里不一一列出了,大家需要的时候可以查下硬件手册;

3、数字量输出模块的参数数据记录

数字量输出模块的数据记录编号从64开始,假设该模块有n个输出通道,则数据记录的的编号为64~64+n-1;

以ET 200MP数字量输出模块DQ 8x24VDC/2A HF为例,该模块有8个输出通道,则数据记录64对应输出通道0,数据记录65对应输出通道1,...,数据记录71对应输出通道7;

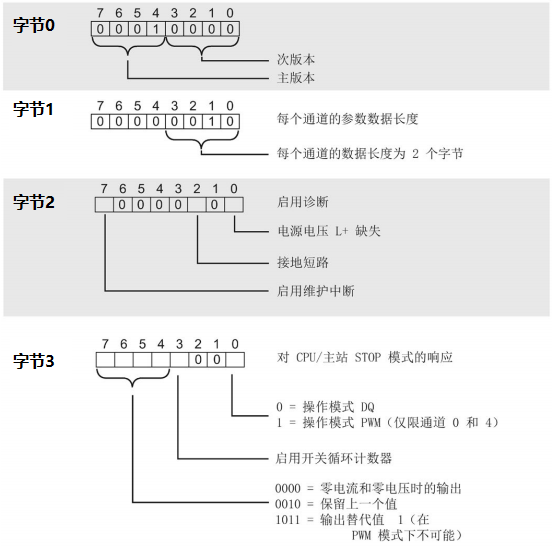

每条数据记录包括4个字节,以数据记录64为例,各字节的含义如下:


其中,字节0和字节1的值为固定值,不能修改!

好了,关于西门子S7-1200/1500/ET200等硬件的参数数据记录就先介绍到这里,后续会继续介绍相关内容。
