易福门OGD580激光测距传感器的使用

最近在项目中使用到了易福门(IFM)公司的OGD580激光测距传感器,感觉比较好用,写篇文章和大家分享下使用方法。

本文包括如下几个主题:

  1. OGD580的外观及接线;

  2. OGD580参数设置;


1、OGD580的外观及接线

OGD580是具有两路数字量输出通道的距离传感器(PNP型),每路输出通道都可根据需要设置为常开、常闭或者关闭。

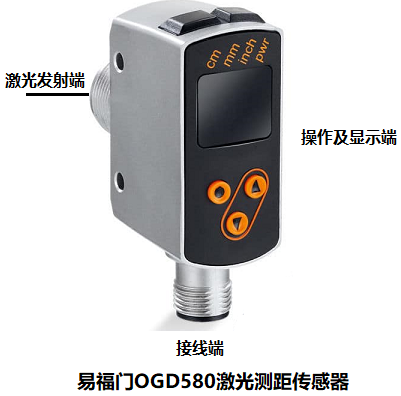

OGD580包括三个部分组成:激光发射端、接线端及操作与显示端,如下图所示:


激光发射端用来发射激光测量距离,接线端连接电源及信号输出,共有5个引脚,其中:

  • 1号——24V电源正极;

  • 2号——通道2的输出端;

  • 3号——24V电源负极;

  • 4号——通道1的输出端;

  • 5号——关闭激光器;

如下图所示:



操作与显示端包括一个3位数显屏幕、6个LED指示灯及三个按键,具体看下面的图:


其中:

  1. 3个LED指示灯,用来显示单位(cm/mm/inch);

  2. 电源LED指示灯;

  3. 通道1输出LED指示灯;

  4. 通道2输出LED指示灯;

  5. 【确认】按钮;

  6. 【向上】按钮;

  7. 【向下】按钮;

  8. 数显屏幕(3位);

2、OGD580参数设置

首先按下【确认】键进入一级菜单,按下【向上】或【向下】按钮找到要设置的菜单,按【确认】键进入设置值,此时会显示当前设置值。长按【向上】或【向下】按钮,当数值开始闪烁时,继续按即可调整数值。按【向上】数值增大,按【向下】数值减小;当达到要设置的值时,按下确认键即完成参数设置;

通常,首先需要设置的参数是设定值,通道1为SP1(setp point 1),通道2为SP2。

输出通道1和通道2默认都是常开触点,可以根据需要设置为常闭,或者将其关闭(OFF)。

以输出通道1为例,在常开输出下,如果传感器的测量值小于设定值SP1,则输出通道1激活,4号引脚会有24V电压输出,同时3号LED灯会点亮;

如果传感器的测量值大于设定值SP1,则输出通道1关闭,4号引脚不输出电压,3号LED灯熄灭。

举个例子,假设某个运动的物体与传感器的距离是80cm,当它离开后传感器激光会发射到对面,距离是2.5m。此时可以设置SP1的值为90cm,那么物体到位后通道1将有信号输出,离开后通道1的信号将关闭。这样,将通道1的输出连接到PLC的数字量输入,就可以进行处理了。

特别说明:OGD580也是支持IO-Link的,限于篇幅今天就不介绍了,大家可以去易福门官网查看相关内容

好了,关于OGD580的使用就先介绍这么多。
